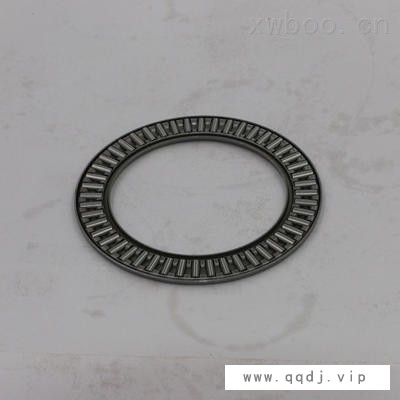

推力滚针轴承AXK1024
XSP- 推力滚针和保持架组件或推力圆柱子轴承是一套滚道垫圈间配置带保持架的滚针（滚子）保持架可靠地引导并夹持大量滚动体，同一组件中的滚动体仅有极其微小的差距。推力滚针轴承或推力圆柱轴承仅能支承一个方向轴向负荷的轴承，可作为性良好且轴向占空间最小的轴承配置。若相邻部件的表机可作为滚针和保持架推力组件的滚道，轴承配置可极其紧凑。如这种方案不能实施，在有足够支承空间的条件下，采用 AS 系列垫圈组合也能获得很小的轴向断面高度，与较厚的 AS、 LS、 GA、 WS、 ZS 系列垫圈的组合 ，应用在所需不同的场合同样十分有效。实用的 AS、 LS、 GA 、 WS 、 ZS 系列垫圈订货时须单独订购。
| 轴径 Shaft Diameter | 轴承型号 Bearing Designation | 重量 Mass 近似Approx. | 外形尺寸 Boundary Dimensions | 基本额定负荷 Basic Load Rating（N | 极限转速Limiting Speed | |||||
| 现行的Current | 国外厂商 | DC1 | DC | DW | 动 Cr Dynamic | 静 Cor Static | 脂润滑 Grease | |||
| mm | INA | 拖林顿Torrington | g | mm | N | Rpm | ||||
| AXK 系列（公制） | ||||||||||
| 4 | - | AXK 0414TN | - | 0.7 | 4 | 14 | 2 | 4380 | 7500 | 18000 |
| 5 | - | AXK 0515TN | - | 0.8 | 5 | 15 | 2 | 4680 | 9100 | 17000 |
| 6 | 889016 | AXK 0619TN | FNT-619 | 1 | 6 | 19 | 2 | 6740 | 15400 | 16000 |
| 8 | 889018 | AXK 0821TN | FNT-821 | 2 | 8 | 21 | 2 | 7750 | 12000 | 15000 |
| 10 | 889100 | AXK 1024 | FNT-1024 | 3 | 10 | 24 | 2 | 9150 | 24500 | 14000 |
| 12 | 889101 | AXK 1226 | FNT-1226 | 3 | 12 | 26 | 2 | 9660 | 28600 | 13000 |
| 15 | 889102 | AXK 1528 | FNT-1528 | 4 | 15 | 28 | 2 | 11200 | 35500 | 11000 |
| 17 | 889103 | AXK 1730 | FNT-1730 | 4 | 17 | 30 | 2 | 11800 | 38600 | 10000 |
| 20 | 889104 | AXK 2035 | FNTA-2035 | 5 | 20 | 35 | 2 | 12900 | 45600 | 8500 |
| 25 | 889105 | AXK 2512 | FNT-2542 | 7 | 25 | 42 | 2 | 13800 | 578100 | 7000 |
| 30 | 889106 | AXK 3047 | FNTA-3047 | 8 | 30 | 47 | 2 | 15600 | 69500 | 6000 |
| 35 | 889107 | AXK 3552 | FNT-3552 | 10 | 35 | 52 | 2 | 16900 | 80100 | 5500 |
| 40 | 889108 | AXK 4080 | FNT-4060 | 16 | 40 | 60 | 3 | 27500 | 113600 | 4700 |
| 45 | 889109 | AXK 4565 | FNT-34565 | 18 | 45 | 65 | 3 | 29050 | 127600 | 4300 |
| 50 | 889110 | AXK 5070 | FNT-5070 | 20 | 50 | 70 | 3 | 31500 | 138000 | 3900 |
| 55 | 889111 | AXK 5578 | FNT-5578 | 28 | 55 | 78 | 3 | 37400 | 185000 | 3500 |
| 60 | 889112 | AXK 6085 | FNTA-6085 | 33 | 60 | 85 | 3 | 43000 | 232500 | 3200 |
| 65 | 889113 | AXK 6590 | FNTA-6590 | 35 | 65 | 90 | 3 | 45800 | 2546000 | 3000 |
| 70 | 889114 | AXK 7095 | FNTA-7095 | 60 | 70 | 95 | 4 | 53600 | 254400 | 2900 |
| 75 | 889115 | AXK75100 | FNT-75100 | 61 | 75 | 100 | 4 | 54500 | 264600 | 2700 |
| 80 | 889116 | AXK 80105 | FNTA-80105 | 63 | 80 | 105 | 4 | 55600 | 278500 | 2600 |
| 85 | 889117 | AXK 85110 | FNTA-85110 | 67 | 85 | 110 | 4 | 57500 | 28800 | 2400 |
| 90 | 889118 | AXK 90120 | FNTA-90120 | 86 | 90 | 120 | 4 | 72500 | 401000 | 2300 |
| 100 | 889120 | AXK 100135 | FNTA-100135 | 104 | 100 | 135 | 4 | 90500 | 559500 | 2000 |
| 110 | 889122 | AXK 110145 | - | 122 | 110 | 145 | 4 | 96500 | 617500 | 1900 |
| 120 | 889124 | AXK 120155 | - | 131 | 120 | 155 | 4 | 101500 | 679600 | 1700 |
| 130 | 889126 | AXK 130170 | - | 205 | 130 | 170 | 5 | 132400 | 838900 | 1600 |
| 140 | 889128 | AXK 140180 | - | 219 | 140 | 180 | 5 | 137200 | 899600 | 1500 |
| 150 | 889130 | AXK 150190 | - | 232 | 150 | 190 | 5 | 142800 | 959000 | 1400 |
| 160 | 889132 | AXK 160200 | - | 246 | 160 | 200 | 5 | 147600 | 1015000 | 1300 |
| 英制（系列） | ||||||||||
| 792 | - | - | NTA-512 | 2 | 7.92 | 19.50 | 1.984 | 4600 | 4100 | 7000 |
| 22.22 | - | - | NTA-1423 | 5 | 22.22 | 36.50 | 1.984 | 10400 | 40800 | 10000 |
| 50.80 | - | - | NTA-3244 | 18 | 50.80 | 69.85 | 1.984 | 19500 | 115130 | 5600 |
