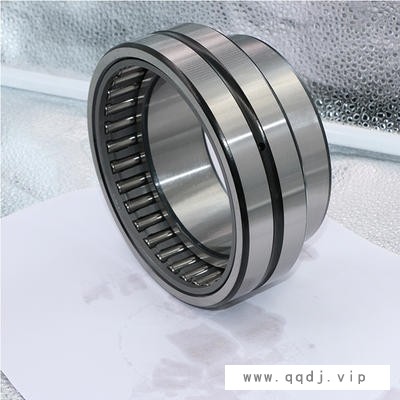

有内圈实体套圈滚针轴承NA4900
XSP 实体套圈滚针轴承结构紧凑,径向尺寸小,负荷容量大,适用于径向轮廓尺寸受到限制的部件中,在轴或外壳有摆动运动的情况下也广泛采用。滚针轴承一般只能承受径向负荷,不能承受轴向负荷。当有轴向负荷时,应和其它轴承组合使用,它不限制轴或外壳的轴向位移。滚针轴承的极限转速较低,在主机转速较高的情况下,应尽量选用带保持架的滚针轴承,和其它类型的滚动轴承相比,在径向尺寸相同的情况下,滚针轴承负荷容量较大,它的刚性较高,但摩擦力矩也较大。此类轴承有很多种结构及尺寸系列,要求轴颈或外壳滚动表面硬度、加工精度和表面粗糙度应与轴承套圈相同。所组装的 G2 级滚针,分组批直径变动量 2µm 以内,除满装滚针轴承外,均采用高刚性保持架,能够正确地引导滚针平行轴线。无内圈滚针轴承 RNA、 NK 型无内圈滚针轴承适用于径向尺寸受限制的部件中,由于无内圈,与其配合的轴颈表面直接滚动面。要求其表面硬度不低于 HRC60,表面粗糙度 Ra 值不大于 0.63µm,该种轴承不限制或外壳的轴向位移,极限转速较高。有内圈滚针轴承 NA、 NKI 型该种轴承由于内圈无挡边,因此可分别安装内圈、外圈、全套滚针和保持架、不限制轴或外壳的轴向位移。由于用保持架将滚针隔开,减少了摩擦,所以可用在转速较高的部件中。
轴承型号Bearing Designa | 外形尺寸(mm)Boundary Dimensions(mm) | 基本额定负荷Rasic Load Rating(N) | 极限转速Limiting Speed(Rpm) | 重量Mass | ||||
现行型号Current Designation | 原型号Original Designa | d | D | B | Dyamic 动 Cr | 静Static Cor | 脂润滑 Greas | Approx 近似 |
NA4900 | 4544900 | 10 | 22 | 13 | 8006 | 9000 | 23700 | 24.3 |
NA4901 | 4544901 | 12 | 24 | 13 | 5047 | 6352 | 20000 | 27.6 |
NA4902 | 4544902 | 15 | 28 | 13 | 6447 | 9053 | 18800 | 35.9 |
NA4903 | 4544903 | 17 | 30 | 13 | 7010 | 10010 | 17000 | 40.9 |
NA4904 | 4544904 | 20 | 37 | 17 | 11912 | 16594 | 16200 | 80.1 |
NA4905 | 4544905 | 25 | 42 | 17 | 13452 | 20475 | 13832 | 94.3 |
NA4906 | 4544906 | 30 | 47 | 17 | 25000 | 35500 | 13000 | 103.2 |
NA4907 | 4544907 | 35 | 55 | 20 | 19800 | 41500 | 11134 | 171 |
NA4908 | 4544908 | 40 | 62 | 22 | 31036 | 63873 | 8567 | 242 |
NA4909 | 4544909 | 45 | 68 | 22 | 37000 | 96500 | 8052 | 273.3 |
NA4910 | 4544910 | 50 | 72 | 22 | 41000 | 72000 | 7526 | 280.4 |
NA4911 | 4544911 | 55 | 80 | 25 | 50600 | 96580 | 7156 | 395 |
NA4912 | 4544912 | 60 | 85 | 25 | 52800 | 110500 | 6022 | 428.5 |
NA4913 | 4544913 | 65 | 90 | 25 | 57500 | 110500 | 6022 | 466.6 |
NA4914 | 4544914 | 70 | 100 | 30 | 79000 | 154000 | 5111 | 731 |
NA4915 | 4544915 | 75 | 105 | 30 | 82000 | 158000 | 5111 | 804.8 |
NA4916 | 4544916 | 80 | 110 | 30 | 81000 | 170500 | 5111 | 851.5 |
NA4917 | 4544917 | 85 | 120 | 35 | 111000 | 237000 | 4600 | 1276 |
NA4918 | 4544918 | 90 | 125 | 35 | 114000 | 250000 | 4400 | 1341.2 |
NA4919 | 4544919 | 95 | 130 | 35 | 116000 | 260000 | 4200 | 1406.4 |
NA4920 | 4544920 | 100 | 140 | 40 | 120000 | 274000 | 4000 | 1956 |
NA4922 | 4544922 | 110 | 150 | 40 | 132000 | 290000 | 3700 | 2121.7 |
NA4924 | 4544924 | 120 | 165 | 45 | 181000 | 390000 | 3400 | 2910.4 |
NA4926 | 4544926 | 130 | 180 | 50 | 223000 | 470000 | 3100 | 3963.4 |
NA4928 | 4544928 | 140 | 190 | 50 | 209000 | 500000 | 2900 | 4216.8 |
NA4930 | 4544930 | 150 | 210 | 60 | 319000 | 649300 | 2600 | 6514.8 |
NA4932 | 4544932 | 160 | 220 | 60 | 345400 | 752500 | 2300 | 6912.8 |
