| 品牌 : | 北电科技 | 型号 : | BDKJ-LC |
| 加工定制 : | 是 | 额定电流 : | 220v~1000v |
| 产品认证 : | CCC |

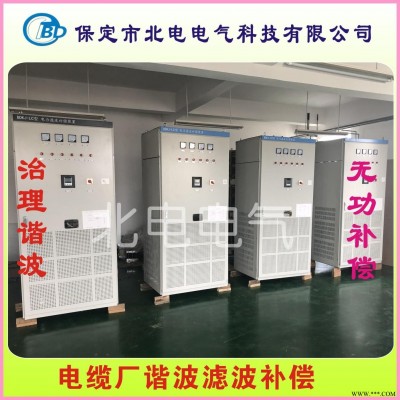

BDKJ-LC便携式滤波无功补偿单元适用于中高频加热、直流电机驱动、变频器电机驱动、整流逆变电源等需要抑制谐波补偿无功功率的场合，该单元装置采用综合智能控制，通过采集负载的运行参数，精确计算投切滤波补偿功率单元，实现无功功率的精准快速补偿，有效抑制谐波，使补偿效果达到 。
便携式滤波无功补偿单元使用方便，便于安装，占地面积小，适合于各种场合的使用。尤其是在改造传统的无功补偿柜中更能体现它的便捷性、实用性等。
智能采集控制输出，快速补偿负载所需的无功功率，补偿一步到位。
20KVAR自动精细补偿负载无功，使补偿精度更高。
提高线路功率因数，改善线路电压质量，降低线路损耗。
抑制系统高次谐波，防止系统谐波震荡放大。
降低主变无功电流，增加输出容量。
适用于各种母线的变化的无功补偿。
独立的抗干扰设计，保证在各种恶劣的电磁环境中稳定运行。
采用先进的智能逻辑无功控制技术，达到 的无功补偿控制效果。
对多组不同容量的功率单元进行匹配投切，均衡投入支路，延长功率单元的使用寿命。
根据负载的多组运行方式，自动调整补偿策略，使母线负载均衡的获得无功补偿，达到 的补偿效果。
具有完备的保护功能：过压、欠压、过流、超温、谐波越线等。
具有自动控制、手动控制、远程控制多种方式。
具有完备的散热温控系统，完备的报警指示系统。
便携式滤波无功补偿单元采用滤波电抗器串联滤波电容器的偏谐设计，抑制系统谐波，平稳可靠补偿无功功率。
安装、操作简单，运行可靠，便于维护。

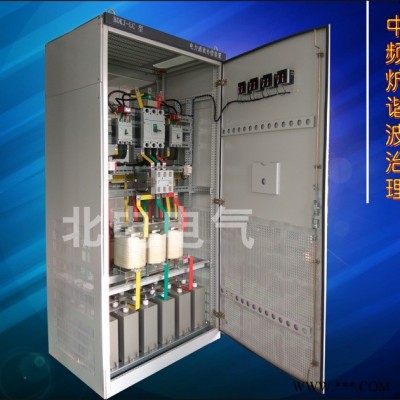

控制功率单元：主要由滤波电抗器、滤波电容器、专用投切开关、报警指示系统、超温保护系统、断路器、工作指示灯、电源隔离变压器、智能滤波补偿控制器（采样32位ARM微处理芯片，多任务操作内核，LCD友好中文界面）等组成。控制系统可增加备用控制器，当主控制器故障，可自动切换到备控制器控制，同时发出声光报警。
补偿功率单元：主要由滤波电抗器、滤波电容器、专用投切开关、报警指示系统、超温保护系统、温控散热系统、断路器、工作指示灯、等组成。
环境温度：-40+45度
海拔高度：不超过2000M，超过需注明
相对湿度：日常不超过95，月平均值不大于90
工作环境：周围无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。
安装条件：无剧烈震动及颠簸，安装倾斜度不大于5度
电压测量精度：0.5级
电流测量精度：0.5级
功率因数测量精度：1.0级
有功电能测量精度：1.0级
无功电能测量精度：1.0级
电流采样范围：05A
名称 | 容量 | 外形尺寸(宽深高） |
主控单元 | 20KVAR +主控 | 238500450 |
功率单元 | 30KVAR | 238500450 |
功率单元 | 60KVAR | 336500450 |
设计一般按变压器容量的40选择补偿，如：1000变压器按40左右考虑补偿容量（即左右400KVAR)，选择智能滤波补偿单元60KVAR功率补偿单元6台，控制单元（20KVAR功率补偿）1台，总容量为380KVAR；或60KVAR功率补偿单元6台，30KVAR功率补偿单元1台，控制单元（20KVAR功率补偿）1台，总容量为410KVAR。
安装尺寸图
