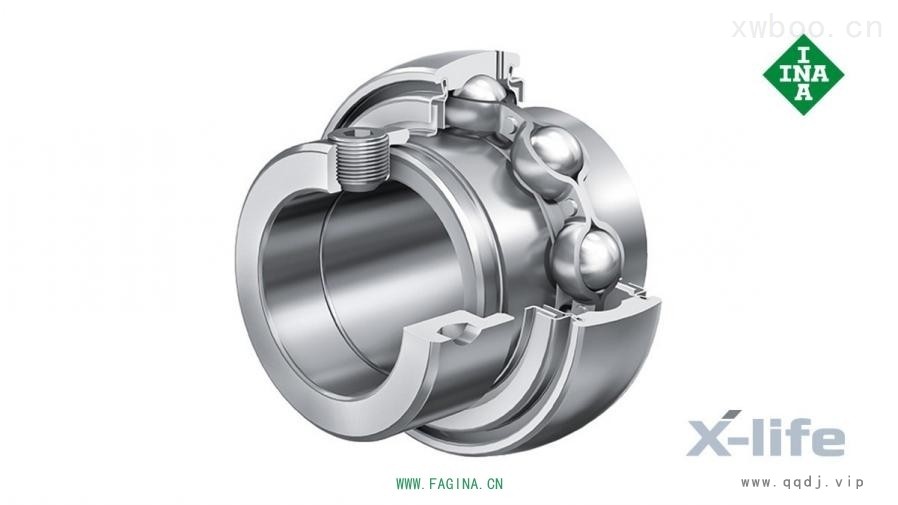

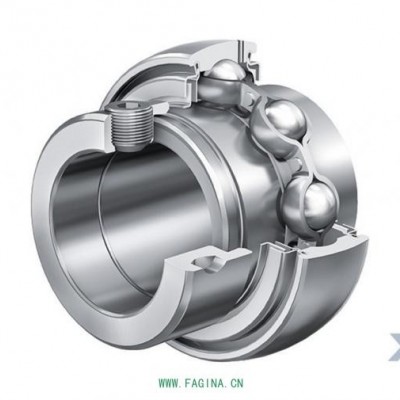

外球面球轴承是单列,易于装配的单元,包括实心外圈,在一侧或两侧延伸的内圈,塑料或薄钢板制成的保持架以及P,R,L或T型密封。带有在内圈两侧延伸的轴承,内圈的倾斜较小,因此运行更平稳。
外圈具有球形或圆柱形的外表面。结合符合设计的INA轴承座,具有球形外表面的轴承可以补偿轴的未对准情况。请参见未对准的补偿。
它们通过偏心锁紧环,内圈中的平头螺钉,紧定套,驱动器槽或配合件定位在轴上。外球面球轴承特别容易安装,适用于h6至h9级的拉制轴,除少数例外,可以再润滑。
某些内圈带有偏心锁圈或平头螺钉的系列也可提供英制尺寸的孔。
