品牌 : | 稳博 | 型号 : | swyj |
适用范围 : | 直流设备调试 | 电源名称 : | 可回馈双向直流电源 |
加工定制 : | 是 |

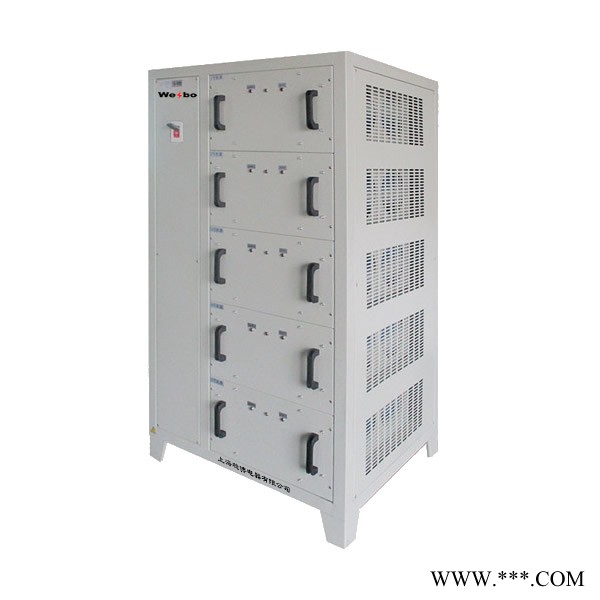

概述:
可回馈双向直流电源,是一款采用两极变换架构的IGBT式高精度、高可靠性、可编程、自动双向运行的直流电源。其直流输出特性具有高精度及高动态响应特性,并具有向电网回馈能量的功能。采用全数字控制,控制精度高、响应速度快、输出调节范围广。输出具有可编程功能,通过不同的控制软件可用于多种场合使用。
特点:
直流输出特性具有高精度及高动态响应特性,并具有向电网回馈能量的功能。采用全数字控制,控制精度高、响应速度快、输出调节范围广。
输出具有可编程功能,通过不同的控制软件可用多种场合使用。主要运用在电动汽车驱动电机(控制器)、储能式逆变器、电动汽车双向充电机的测试等。
模拟动力电池输入对电动汽车电机控制器的输入功率、输出电流、过载能力、耐压及电机的效率、堵转电流、 高转速、超速、馈电等性能进行模拟实验。能实时将电机超速实验中的反电动势的能量回馈电网,避免控制器损坏。
满足GB/T18488.1-2015标准中对电机及其控制器试验中对电源的要求。
技术要求:
高精度;输出电压精度0.1FS
高动态特性;10-90突加载输出电压响应时间5ms;+90-90切换10ms
IGBT式电路方式,纯数字化工频隔离电源
可将能量回馈电网;同时具有电源、负载两种特性,具备大功率直流电源性能外,实现能量自动回馈电网的负载功能,具有节能降耗、绿色环保的突出优势
产品电路结构采用PWM整流加DC/DC双级电路,能实现输出的电压范围宽、精度高、动态响应快的特点
采用PWM整流+PWM逆变原理,功率因数0.99。THD和注入谐波电流高于国际GB/T14549-93要求
输出具有恒压、恒流、恒功率模式
具有本机操作、远程操作功能,配有远程控制软件及外部通讯功能
严格的系统热设计,低温升,长寿命
大屏幕液晶显示、多种通讯接口
可编程的保护及运行参数
技术参数:
输入电压: | 三相380V ±10 |
工作频率: | 50Hz ±10 |
输出电流: | 050000A 连续可调 |
输出电压: | 0800V 连续可调 |
功率因数: | 0.95以上 |
工作效率: | 90以上 |
纹波系数: | 低于3 |
工作系数: | 100(24/7) |
操作模式: | 手动和远程操作(0-10V标准,数字可选) |
环境温度: | +30 |
冷却方式: | 风冷或水冷(可选) |
防护等级: | IP23 |
