- 供货总量 : 不限
- 价格说明 : 议定
- 包装说明 : 不限
- 物流说明 : 货运及物流
- 交货说明 : 按订单
音圈马达工作原理：
无论是直线型或是摆动型，他们基本原理相同。通电的导体穿过磁场的时候，会产生一个垂直于磁场线的力，这个力的大小取决于通过场的导体的长度，磁场及电流的强度。音圈马达产生的推力的大小取决于设计结构以及电流强度：F = β*L*I， 电流与产生的力的关系，在直线型音圈电机中体现为力敏感度Kf，在旋转型音圈马达中体现为扭力敏感度Kt。我们的设计中把Kf的单位定义为N/A，Kt的单位为N·M/A。音圈马达是一个简单的装置，将电流转化为机械力，所以其定位以及力的控制通过位置反馈装置以及控制器达成，其精度由控制器决定，摆动电机企业，与音圈马达本身毫无关系。音圈驱动器(Voice Coil Actuator )主要组成的部件较为简单，线圈，弹簧 ，磁铁，以及一些固定结构。通过通电线圈在磁场中受到作用力的原理，进行移动，控制需要借助一些外部的部件，例如Drive IC，通过DriveIC来控制和输出电流的大小和时间，由此来控制Voice Coil Actuator需要到达的位置。在手机中，Drive IC所有的控制的信息也是sensor给出。这里说到的sensor也就是我们平时提到的Cmos或者是CCD。因此可以简单的理解Voice Coil Actuator 为一个只能接收电流信号的装置。
直线电机优点：
（1）结构简单。管型直线电机不需要经过中间转换机构而直接产生直线运动，使结构大大简化，运动惯量减少，摆动电机单价，动态响应性能和定位精度大大提高；同时也提高了可靠性，节约了成本，使制造和维护更加简便。它的初次级可以直接成为机构的一部分，这种的结合使得这种优势进一步体现出来。（2）适合高速直线运动。因为不存在离心力的约束，普通材料亦可以达到较高的速度。而且如果初、次级间用气垫或磁垫保存间隙，运动时无机械接触，因而运动部分也就无摩擦和噪声。这样，传动零部件没有磨损，可大大减小机械损耗，避免拖缆、钢索、齿轮与皮带轮等所造成的噪声，从而提高整体效率。（3）初级绕组利用率高。在管型直线感应电机中，北京摆动电机，初级绕组是饼式的，摆动电机批发，没有端部绕组，因而绕组利用率高。（4）无横向边缘效应。横向效应是指由于横向开断造成的边界处磁场的削弱，而圆筒型直线电机横向无开断，所以磁场沿周向均匀分布。（5）容易克服单边磁拉力问题。径向拉力互相抵消，基本不存在单边磁拉力的问题。（6）易于调节和控制。通过调节电压或频率，或更换次级材料，可以得到不同的速度、电磁推力，适用于低速往复运行场合。（7）适应性强。直线电机的初级铁芯可以用环氧树脂封成整体，具有较好的防腐、防潮性能，便于在潮湿、粉尘和有害气体的环境中使用；而且可以设计成多种结构形式，满足不同情况的需要。（8）高加速度。这是直线电机驱动，相比其他丝杠、同步带和齿轮齿条驱动的一个显著优势。
音圈电机VCM（Voice Coil Motor）因其结构类似与喇叭而得名，是一种将电能直接转化为机械能的装置，并实现直线型或摆动型运动。具有高频响、高速、高加速等特点；利用来自磁场或通电线圈导体产生的磁场中磁极的相互作用产生有规律的运动。

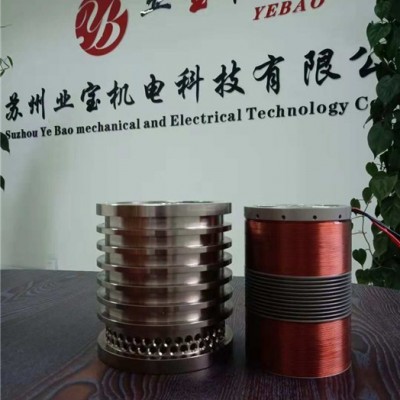

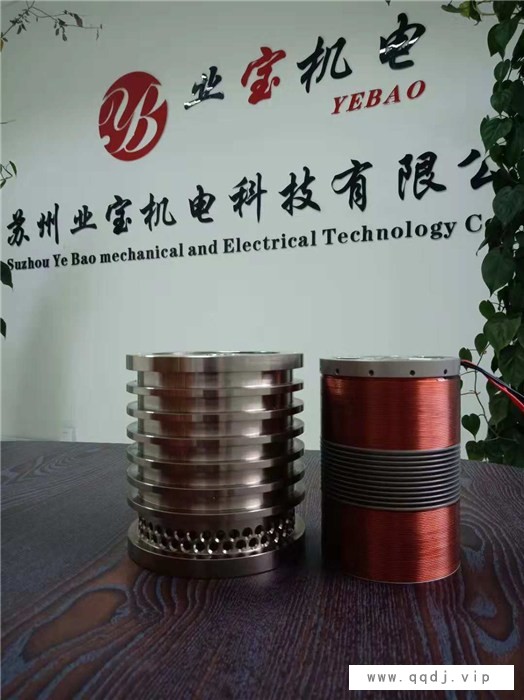

电机性能参数：
峰值推力：445N
持续推力：149N
较大行程：18.7mm
较大电流：10.7A
推力常数：41.7N/A
直流电阻：3.8Ω
动子质量：640g
尺寸：D80.4mm
