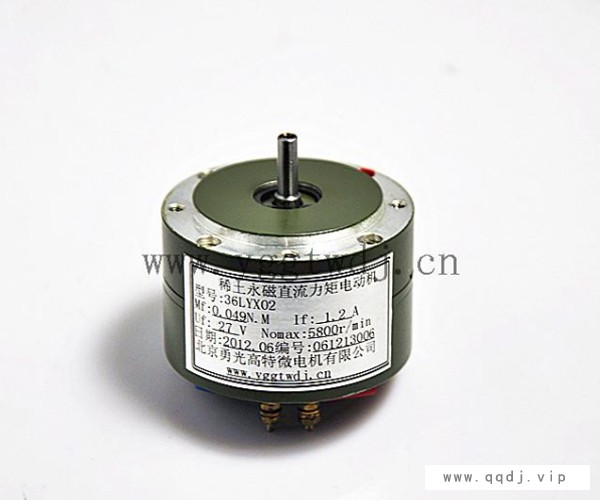

四川直流力矩电机-北京永光高特公司-直流力矩电机费用

产品价格面议

产品品牌未填

最小起订未填

供货总量未填

发货期限自买家付款之日起 天内发货

浏览次数237

企业旺铺https://www.qqdj.wang/index.php?homepage=bjyggt

更新日期2023-05-16 17:21

企业主推产品

诚信档案

会员级别:企业会员

已  缴 纳:0.00 元保证金

我的勋章: [诚信档案]

在线客服:

企业二维码: 企业名称加二维码 北京永光高特微电机有限公司

查询企业: 企业征信查询

企业名片
在线询价

企业名片

北京永光高特微电机有限公司

联 系  人:周围(女士)

联系固话:

联系地址:北京市顺义区马坡镇聚源中路15号院7幢2层古山

【友情提示】:来电请说明在全球电机网看到我们的,谢谢!

商品信息

基本参数

品牌:

未填

所在地:

北京

起订:

未填

供货总量:

未填

有效期至:

长期有效
详细说明
  • 供货总量 : 不限
  • 价格说明 : 议定
  • 包装说明 : 不限
  • 物流说明 : 货运及物流
  • 交货说明 : 按订单

电机——位置系统介绍

设计位置伺服系统选用永磁直流力矩电动机大致按以下程序选用

具体步骤:

首先要明确提出系统技术指标和负载参数,四川直流力矩电机,如:.

(1)大的静态角误差ε 0 (弧度) ;

(2)大的随动速度时大的随动角误差ε (弧度);

(3)大的随动速度Nmax (弧度/秒);

(4)负载大的加速度amax (弧度/秒2 );

(5)负载转动惯量J1 (公斤●米2);

(6)大的静摩擦转矩M;(牛●米);

(7)负载所需的加速转矩Ma= J1Xamax(牛●米);

(8)试选电机本身的摩擦转矩Mo (牛●米) (可按6%M估算);

(9) 试选电机的加速转矩M。’= JmXamax(牛●米); (J.为试选电机本身的转动惯量);

(10)算出系统所需的大负载转矩

Mi=1. 5X (M:+Ma+ Mo+ Ma' )(牛●米)

系数1.5是考虑干扰转矩的安全系数。试选电机的峰值堵转转矩Mt必须能满足:Mr≥Mr

而且,其连续工作区能满足长期运行的要求,而电机的尺寸和重量又能在限定范围之内。

(1)中大静角误差要参与前置放大器和稳定网络的计算,直流力矩电机价格,以及选用角位置传感器的误差要小于大静角误差。

(2) : (3)可算出系统的大随动角误差系数。试选力矩电机后,再按电机的控制功率选用功率放大器。

想了解更多关于电机的相关资讯,请持续关注本公司。

电机简介

以下是北京永光高特微电机有限公司为您一起分享的内容,北京永光高特微电机有限公司生产电机,欢迎新老客户莅临。

公式:

1A=103mA   1mA=103μA

1KV=103V    1V=103mV     1mV=103μV

1MΩ=103KΩ   1 KΩ=103Ω

机电时间常数:作为表征电机启动过程时间长短的一个量

机电时间常数=电气时间常数+机械时间常数

电气时间常数Ie=L(mH)/Ra(Ω)

机械时间常数Im=0.1047*J*Nomax/mf=2π* J*Nomax/60*mf

转动惯量J=mr2/2(kg.m2))))

电机——选用举例

某位置系统:

(1)静态角误差ε=士3”;

(2)随动速度时随动角误差ε=0.5° ,即当主动轴转至一新位置,负载轴必须跟上,误差不超过0. 5° =8. 73X 10-3弧度; .

(3)随动速度n.m=60° /秒=1. 047弧度/秒; .

(4)负载加速度amax=8弧度/秒2 ;

(5)负载转动惯量J=0.0676公斤●米;

(6)负载静摩擦转矩Mj=0. 1353牛●米;

(7)负载所需的加速转矩Ma=J1X a=0.0676X8=0.54牛●米;

(8)为安全考虑,直流力矩电机费用,负载转矩需: 1. 5X (0.1353+0. 54)=1.0牛●米;

(9)系统大约有102mm的安装空间;

(10)查Inland公司力矩电机数据表:T-2955号力矩电机:直径为95. 74mm,直流力矩电机厂家,小于102mm,峰值堵转转矩为1.15牛.米;

(11)记下电机本身的摩擦转矩0.0176牛●米:

(12)电机本身的转动惯量0.284X10-3公斤●米2;

(13)加速电机的转矩为(4) X (12)=8X0. 284X 10-9=2. 272X10-8牛●米;

(14)负载转矩=(6)+(7)+(11)+(13)=0.1353+0. 54+0. 0176+0. 002272=0.695牛●米;

(15)所需电机峰值堵转转矩为1.5X0. 695=1. 043牛●米,电机峰值堵转转矩1.15牛●米>负载转矩1.043牛●米,选择合格;

(16)电机所需控制功率为63.3瓦,因此,所选功率放大器输出功率约需100瓦。
