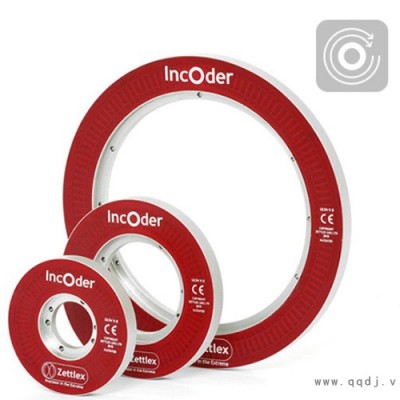

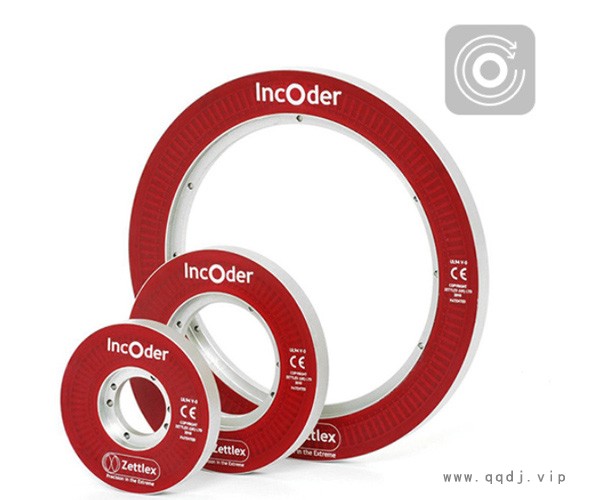

Zettex电感式中空编码器价格-华瑞高和

• 供货总量 : 不限
• 价格说明 : 议定
• 包装说明 : 不限
• 物流说明 : 货运及物流
• 交货说明 : 按订单

电感中空式编码器概述

电感中空式编码器，包括壳体，编码器轴，码盘，码盘托，PCB板和光源，Zettex电感式中空编码器，编码器轴设置于壳体内部，PCB板安装于壳体上端，光源安装于壳体内部且靠近侧壁，码盘设置于码盘托上端面，且码盘托的下端设有凸部，编码器轴上设有与凸部配合的槽孔.本实用新型提供的中空式编码器，通过码盘托的下端凸部嵌入到编码器轴凹槽的配合结构设计，去除了传统编码器使用码盘托外套于编码器轴配合的结构或者编码器轴与轴套配合的结构，Zettex电感式中空编码器供应，直接将编码器轴从下端穿过两个轴承固定，编码器轴上直接锁顶丝固定于电机轴，当码盘中间为中空结构时，可以实现完全中空的编码器结构.这些设计可以更好的利用空间，使编码器更小型化.

编码器接线方法

旋转编码器是一种光电式旋转测量装置，它将被测的角位移直接转换成数字信号（高速脉冲信号）。

编码器如以信号原理来分，有增量型编码器，对型编码器。

我们通常用的是增量型编码器，可将旋转编码器的输出脉冲信号直接输入给PLC，利用PLC的高速计数器对其脉冲信号进行计数，以获得测量结果。不同型号的旋转编码器，其输出脉冲的相数也不同，有的旋转编码器输出A、B、Z三相脉冲，有的只有A、B相两相，简单的只有A相。

编码器有5条引线，其中3条是脉冲输出线，1条是COM端线，1条是电源线（OC门输出型）。编码器的电源可以是外接电源，Zettex电感式中空编码器报价，也可直接使用PLC的DC24V电源。电源“-”端要与编码器的COM端连接，“+ ”与编码器的电源端连接。编码器的COM端与PLC输入COM端连接，A、B、Z两相脉冲输出线直接与PLC的输入端连接，A、B为相差90度的脉冲，Z相信号在编码器旋转一圈只有一个脉冲，通常用来做零点的依据，连接时要注意PLC输入的响应时间。旋转编码器还有一条屏蔽线，使用时要将屏蔽线接地，提高抗干扰性。

编码器-----------PLC

A-----------------X0

B-----------------X1

Z------------------X2

+24V------------+24V

COM------------- -24V-----------COM

编码器分辨率

编码器分辨率：增量编码器有多种每转脉冲(PPR)选择，常见的选择范围从单个选择PPR(粗分辨率)到16万以上ppr(精细)。常见的工业应用。PPR之一是1024ppr(10位)正交编码器(指两个脉冲轨道，A和B），其精度约为+/-0.1度。编码器通常比增量编码器具有更高的单圈分辨率。常见分辨率为13度。+在位数范围内，通常高达20或24位。这使得测量能力小于0。.0001度的位置变化。
