品牌 : | 海诺 | 型号 : | YLS-5 |
加工定制 : | 是 | 类型 : | 动平衡机 |
工件质量范围 : | 0-5kg | 工件直径范围 : | 0-250mm |
平衡转速 : | 300~5000r/min | 不平衡量减少率 : | URR≥90% |
小可达剩余不平 : | emar≤0.1g.mm/kg | 供电电源 : | 380V 50Hz |
整机负载 : | ≤1KVA |

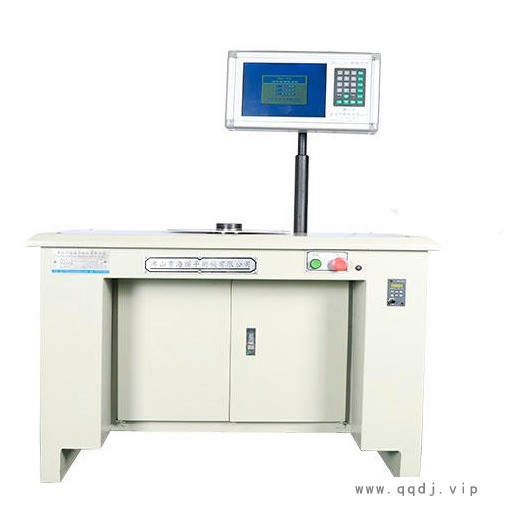

YLS-5立式双面平衡机
一、产品技术参数及指标:
1、工件 质量: 5Kg
2、工件 直径: 250mm
3、平衡转速 :3005000r/min
4、工件高度:350mm
5、 小可达剩余不平量emar0.1g.mm/kg
6、不平衡量减少率URR90
7、整机负载 1KVA
8、供电电源 380V 50Hz
二、产品结构与配置
1、机械部分
a、970×850×720mm钢板工作台,
b、测量主轴:高精密高转速主轴, ,采用压电陶瓷传感器,带360度刻度转盘
c、 传动机构:硬支承单面结构,电机驱动,皮带传动,强用控制实现快速启动,快速停止,
d、 基准光电开关:接近式欧姆龙高精密开关
e、 根据客户工件在平衡机上测量时可能出现危险情况而选配防护罩
2、电器部分
a、 工控电脑控制箱,12.8寸液晶显示屏,高灵敏度按键式操作键,装配强电控制电路、开关及传感器、强电、控制线插口
b、 HL-21S工控电脑液晶测量系统
经过48小时的雾化、振动、升温、降温试验,适合恶劣的生产现场环境,提供高稳定性、高精度的平衡测量结果
HL-21S系统程序提供方便的全中文操作系统,量值、转速、相位全中文数字提示操作
三、产品功能描述
1、 液晶工控电脑显示转速、量值、相位、夹具补偿、加/减调校切换方式、精度等级。
2、 系统自带自检功能,准确的进行故障自检
3、 可储存二十种规格工件的尺寸参数,方便规格多变的工件转换,避免繁复的输入工作
4、 定标、夹具偏心补偿功能支持用户随机检验检测并调整的准确度
5、 用户可根据需要选择加重去重方法
6、 制作电器标准转子,更方便用户自行对设备进行检验和调整
四、产品特点
1、 以菜单形式操作,能实现人机对话
2、 完全的的工控机设计,使用安全,适合恶劣生产现场环境正常使用,稳定性好
3、 放大、滤波、运算等等电路均已模块化,维修方便
4、 完全的数字电路运算模式精度高,且使用程序控制为设备将来升级带来可行空间
5、 不平衡量直接以“g”或“mg”显示
6、 机电换能器采用压电式陶瓷传感器,其特点体积小、输出量大、灵敏度高、性能可靠
