以下 WDHG-D互感器特性综合测试仪详细信息 是由 发布：武汉武高电测电气有限公司的注册者发布者提供 一、概述： WDHG-D互感器特性综合测试仪，是一种**门为测试互感器：伏安特性、变比、极性、误差曲线、计算拐点和二次侧回路检查等设计的多功能现场试验仪器。实验时仅需设定测试电压、电流值，设备便能够自动升压/升流，并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出 二、详细说明：

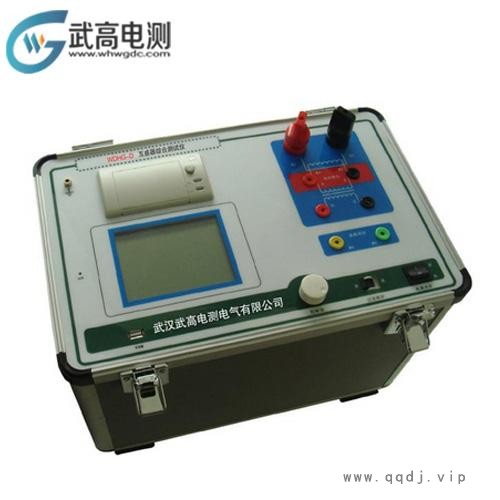

一、WDHG-D互感器特性综合测试仪产品介绍
WDHG-D互感器特性综合测试仪，是一种**门为测试互感器：伏安特性、变比、极性、误差曲线、计算拐点和二次侧回路检查等设计的多功能现场试验仪器。实验时仅需设定测试电压、电流值，设备便能够自动升压/升流，并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来，支持数据保存和现场打印，不但省去手动调压、人工记录、描曲线等繁琐劳动，还能通过USB接口将测试数据上传到电脑进行编辑保存或打印。操作简单方便，提高工作效率，是一种性价比较高的高科技产品。
二、WDHG-D互感器特性综合测试仪 产品功能
1、CT伏安特性检测（自动计算拐点值）
2、CT变比检测
3、CT比差测量(不需外接任何辅助设备)
4、CT角差测量(不需外接任何辅助设备)
5、CT极性判别
6、CT 5%和10%误差曲线
7、CT二次回路检查
8、CT二次交流耐压试验
9、CT 自动退磁
10、PT伏安特性（自动计算拐点值）
11、PT变比检测
12、PT比差测量(不需外接任何辅助设备)
13、PT角差测量(不需外接任何辅助设备)
14、PT极性判别
15、PT二次交流耐压试验
16、PT自动退磁
三、WDHG-D互感器特性综合测试仪 产品特点
1、安****：
国内**MBC电源控制技术，单相AC220V输入电源，并且工作电源与功率电源共用一个输入端口,设计更加科学合理,使用更加安****。
注：其他同类产品工作电源与功率电源是分开输入方式，并且还需要使用三相AC380V双火线输入才能满足实验要求，存在极大的安**隐患，容易造成使用人员触电甚至伤亡等事故。
2、符合国家检修规程：
设备电源输出**部为真实电压和电流值，并且波形为标准正弦波，频率为50-60Hz；能够真正有效模拟互感器的真实状态，符合国家相关检修规定。
3、输出容量大：
单机220V输入时**大电压输出0-2500V，单机**大电流输出0-1000A，可直接测试500KV/1A等级以上的互感器。非常适合现场检修使用。
4、功能齐**：
可检测CT/PT的伏安特性、变比、极性、5%和10%误差曲线、CT一次通流和CT退磁等项目，轻松实现一机多用。
5、接线方式简单：
采用单电源输入端口；仅有8个测试端口就可完成CT/PT所有测试项目，接线方式安**简单，非常适合现场使用，能够有效降低劳动强度，提高工作效率；
6、测试范围大：
对于CT变比测量范围25000A／** 、5000A／1A。PT变比测试范围500KV：100V
注：在不需要外接升压器或外接升流器情况下的测量范围
7、快速打印：
采用热敏打印机，自动筛选打印典型报告使用数据，非常适合进行现场数据对比。
8、大容量FLASH存储：
可保存1000组试验数据，掉电后可保存10年。
9、USB接口：
方便连接新式笔记本电脑。
10、体积小，重量轻：
方便现场使用。
四、WDHG-D互感器特性综合测试仪 技术参数
1、电机容源：AC220V
2、伏安输出：1000V/1**(单机）
3、变比输出：600A/5V(单机）
4、检测**度：≤0.5%
5、检测范围：CT:25000A/**或5000A/1A；PT:5VA～500VA
6、体机容积：380X260X260（mm)
7、重机容量：24（Kg)
