| 品牌： | 鑫涌 | 加工定制： | 是 |
| 角度： | 180°以上 | 直径： | 100mm以上 |
| 出光率： | 96%以上 | 材质： | 高硼硅玻璃 |
| 透镜类型： | 平面镜 | 棱镜的类型： | 聚光透镜 |
| 形状： | 单透镜 | 外形尺寸： | 100 |
| 型号： | 00 | 规格： | 00 |
| 商标： | 鑫涌 | 包装： | 木箱 |
| 产量： | 10000 |

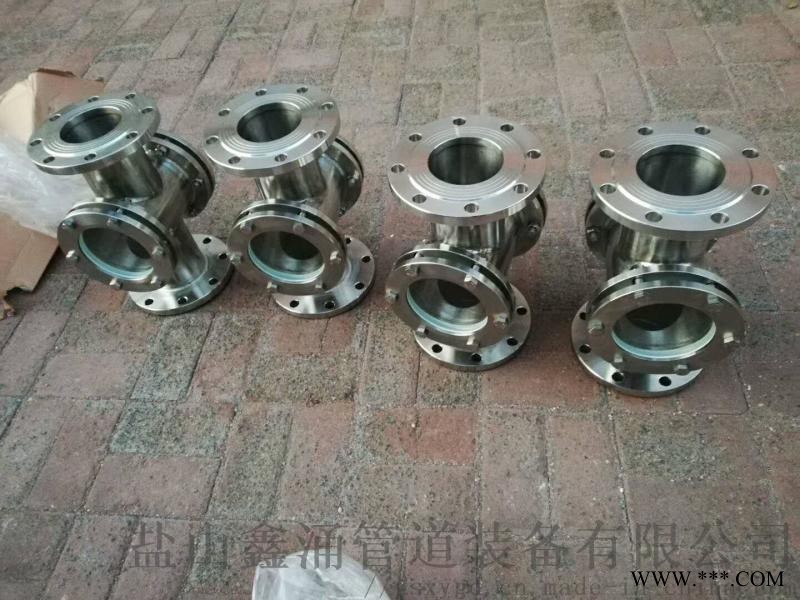

304设备视镜|罐体法兰对夹视镜|管道水流指示器
视镜广泛应用于管道、装备装置中需求附件。可用于温度高，腐蚀性强、易中毒、伤害性较大，易结晶的化工塔器中，以保证其 生制造。应用于管道、配备摆设中需要附件。可用于温度高，氧化性强、易中毒、伤害性较大，易结晶的化工塔器中，以保障其保险生打造。 安装尺寸小，而且驱动力矩小，利用简洁、火速，而且还同时具有良好的流量调治从命与封闭密封共性，视镜在大中口径、中低压力的使用范围，它是主导的视镜形式。
视镜包罗一阀体，所述阀体包罗液体通道与窥察通道，所述液体通道口上设有管道毗邻法兰，所述考查通道口上设有视镜毗邻法兰，视镜毗邻法兰与压盖连贯，将视镜玻璃静止在毗邻法兰与压盖之间；其特色在于：所述窥察通道上凑近视镜玻璃处设有一个叶轮，所述叶轮由叶轮杆及枢接于叶轮杆上的叶轮片造成，所述叶轮杆垂直于液体通道中液体液面偏袒固定在阀体的壳体上。
（1）叶轮视镜适用于石油、化工、化纤、医药、食品等工业生产管路中,能随时观察液体、气体、蒸汽等介质的流动反应情况，是各类管道上比较常用的一个部件,是保障正常生产、保证产品质量不可缺少的管道附件之一.
工作原理
透光式直通视镜使用在无色的透明液体管道上的时候，比如冷却水、汽油等管路上，存在观察不清楚，不直观的问题，甚至于看不出管道里面有无介质流动的情况。
根据以上缺陷，叶轮视镜专门针对这个问题，由玻璃视镜、观察管道、进出水管道，观察管道分别与进水管道和出水管道焊接连通，观察管道内设置有能够随着介质转动的叶片。当管道内有介质流动的时候，叶轮就会跟着转动，并且随着介质流动的强度而变化不同的转动速度，这样就可以直观的观察到管道内介质的流动速度了。
样式
叶轮视镜的叶片垂直于进出管道,进出管道的介质直接作用于叶片之上,带动叶片转动,直观的反应介质的流动情况.
外型样式
叶轮视镜的外型结构跟普通的直通视镜相差不大，有对夹式与单压式两种，根据连接方式的不同，又分别有法兰、内外螺纹、焊接，承插焊等不同的样式。
1.对夹式内螺纹叶轮视镜。整体结构是对夹型，两片视窗玻璃是用长螺栓对夹固定。内螺纹连接，螺纹有55 度非螺纹密封管螺纹、NTP美制60度英制螺纹等。
2.单压式法兰叶轮视镜。这个跟上面的样式 的区别就是视窗玻璃是各自用螺栓固定的，这样的结构使用压力较高，维修更换的时候，两边视窗可以各自操作，各不影响。法兰连接，法兰可以采用GB、HG、SH、JB、ANSL、JIS等标准制作，（需客户提供规格压力等级）。
3.对夹式承插焊浮球视镜。结构如上面的对夹式内螺纹浮球视镜，区别在于连接方式换成了承插焊。
基本参数
壳体材质：碳钢WCB、不锈钢304、321、316、316L。
视窗材质：钢化玻璃、钢化硼硅玻璃、石英玻璃。
密封材质：丁腈橡胶、聚四氟乙烯、石墨复合垫。
工作压力（MPa）：≤1.6 视结构口径各有不同。
使用温度:0-200℃,0-600℃.
保养与维护
1、叶轮视镜是用于观察液体、气体、蒸汽等介质的流动反应设备，其视窗玻璃应保持干净无灰尘；
2、视镜的视窗玻璃属于宜损件，安装视镜时要小心轻放；
3、玻璃耐温耐压有一定的局限，视结构尺寸而变动；
4、允许急变温度<60℃，玻璃因温差过大会破裂，请注意保养。
（2）、直通视镜是目前使用比较广泛的一种视镜样式,应用于电站、炼油、化工、化肥、冶金、采矿、造纸、环保、 建设等行业的管路上面,但在无色的透明液体管道上的时候，比如冷却水、汽油等管路上，存在观察不清楚，不直观的问题，甚至于看不出管道里面有无介质流动的情况。
直通视镜就是针对这一种情况而做出的一种改进.摆板视镜由玻璃视镜、观察管道、进出水管道，观察管道分别与进水管道和出水管道焊接连通,在观察管道中有一块能随着介质自由摆动的舌片,舌片与管道垂直自然下垂.在管道中没有介质流动的情况下,舌片处于关闭状态,当管道中有介质流动后,舌片就会随着介质流动的强度,相应的转动一定的角度,这样观察舌片的位置就可以以比较直观的看到管道内的情况了。
水流指示器又称叶轮视镜属直通视镜是观察管道内介质流动情况的必要附件。视镜用于石油、化工、化纤、医药、食品等工业生产装置中，能随时观察液体、气体、蒸汽等介质的流动反应情况，是保障正常生产不可缺少的附件。水流指示器包括螺纹式水流指示器、焊接式水流指示器、法兰式水流指示器、 鞍座式水流指示器、马鞍式水流指示器。
水流指示器也可用于自动喷水灭火系统，它可以安装在主供水管或横杆水管上，给出某一分区域小区域水流动的电信号，此电信号可送到电控箱，也可用于启动消防水泵的控制开关。
1、概述： 适用于自动喷水灭火系统中
2、定义： 用于自动喷水灭火系统中将水流信号转换成电信号的一种报警装置。
3、基本参数 1）水流指示器的最大工作压力为1.2MPa。 2）公称直径 水流指示器公称直径为25mm,50mm,65mm,80mm,100mm,125mm,150mm,200mm。
4、技术要求
1）最大工作压力 水流指示器的最大工作压力为1.2MPa。
2）延迟性能 具有延迟功能的水流指示器的延迟时间应可以调节。 水流指示器进行试验所测得的延迟时间应在2s-90s范围内。 3）工作循环 水流指示器进行试验，经500周期动作，试验中应动作灵敏、复位迅速。
4）耐腐蚀性能 水流指示器按标准规定进行腐蚀试验，试验后其任何部件不能出现影响性能的裂纹等腐蚀损坏。试验后应经过6.8灵敏度试验，试验结果应符合标准规定。
5）刚性非金属材料 经空气老化试验后，试件不得出现弯曲、蠕变、裂纹或其他影响水流指示器功能的损坏。如果叶片采用聚乙烯材料，耐环境应力开裂能力，试验后叶片应无裂纹。
6）抗冲击性能 经三次6.8J能量的冲击后，不得有零件松动而妨碍水流指示器动作。 试验后应检查水流指示器的外壳,如果外壳出现断裂而不影响水流指示器的动作，则为合格。如果外壳用于防尘或防潮，而外壳断裂，水流指示器则为不合格。
7）弹性非金属密封垫抗水老化性能 弹性非金属密封垫应按6.7进行水老化试验, O形圈除外。试验后应检查密封垫与夹具之间，不得出现松动、粘结及密封垫变脆、变软现象。
8）灵敏度 水流指示器应按标准规定进行灵敏度试验，试验结果应满足下列要求: a 流量小于、等于15.0L/min时，水流指示器不应报警; b 报替流量应该是在15.0L/min -37.5L/min间的任意值，到37 .5L/min时，必须报警; c 报誓流量不应大于37.5L/min, 试验压力范围在0.14MPa-1.2MPa间。
9）水力摩阻损失 试验管路中在水流速为4.5m/s时条件下，水流指示器水力摩阻力产生的压力损失不得超过0.02MPa。
10）耐水冲击性能 按标准规定进行水冲击试验，受水冲击后应复位迅速。且试验后应进行灵敏度试验，试验结果应符合标准要求。 11）耐水压性能 在2.4MPa水压下，持续5min，不得有破裂及渗漏，不得出现 变形或损坏现象。
12）过载能力 水流指示器按标准规定进行试验时，其组件不得出现过热烧毁、坑点或触点粘合等现象。
13）耐电压能力及绝缘电阻 （1）水流指示器按标准规定进行耐电压能力测定，在规定的试验电压下，在下列部件之间应耐电压60s士5s不被击穿。 a 所有活动部件和静止金属件( 包括外壳) 之间; b 在不同电压和不同频率下工作的电路活动部件。 （2）水流指示器按6.13进行绝缘电阻测定，在下列部件之间的绝缘电阻应大于2MΩ。 a 触点断开时，同极进线与出线之间; b 触点闭合时，不同极的带电部件之间，触点与线圈及控制电路之间; c 各带电部件与金属支架(包括外壳)之间。
5、施工、安装要点
1）一般安装在每层的水平分支干管或某区域的分支干管上。
2）应水平立装，倾斜度不宜过大，保证叶片活动灵敏，水流指示器前后应保持有5倍安装管径长度的直管段，安装时注意水流方向与指示器的箭头一致。
3）信号阀应安装在水流指示器前的管道上，与水流指示器的距离不宜小于300mm。
4）水流指示器适用于直径为50～150mm的管道上安装。
