以下 东莞赛森特气动空气增压泵系统DGS-DGM02,详细信息 是由 发布:东莞赛森特流体控制设备有限公司业务部的注册者发布者提供 一、概述: 1,要求驱动气压:3-8bar2,输出压力范围:0-16bar可调3,输出流量:580L/分钟(标准状态下)4,高压出口:ZG3/85,配置清单:DGM02增压器,驱动气源二联体调节阀,20L储气罐,进出口压力表,高压管路组成一套; 二、详细说明:
DGS-DGM02空气增压泵
详细描述
产品视频:

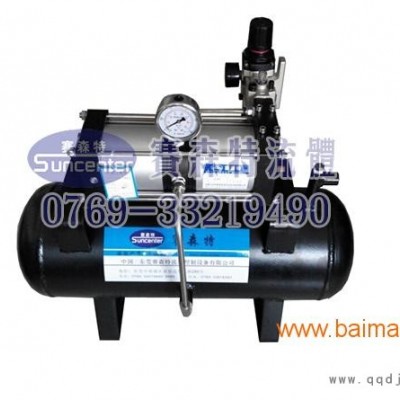

大概外观图:
DGM系列气动增压泵采用单气控非平衡气体分配阀来实现泵的往复运动,**部采用铝合金机不锈钢制造,**部密封件均为进口**产品,**大设计驱动气压为10bar,为了**泵的寿命,建议驱动气压≤8bar此系列的驱动活塞直径为100mm,为双作用泵;
技术参数:
1,要求驱动气压:3-8bar
2,输出压力范围:0-16bar可调
3,输出流量:580L/分钟(标准状态下)
4,高压出口:ZG3/8
5,配置清单:DGM02增压器,驱动气源二联体调节阀,20L储气罐,进出口压力表,高压管路组成一套;
大致原理图如下:
操作程序
1、调节驱动压缩空气气源压力要求不大于0.8MPa(8kgf/cm²)。
2、开启压缩空气气源,如将压缩空气气源压力调到0.6MPa,即驱动气进气压力表显示0.6MPa时,增压后空气气体压力为1.2MPa,即高压气体压力表显示值为1.2MPa。
3、接通被增压空气管路,被增压空气进气压力范围为1.5bar-16bar,接通管路后,可观察被增压介质空气压力表的数值。
4、当被增压空气压力达到所设定压力,即空气气瓶被充满时,两边压力达到平衡状态,增压泵停止工作,这时可关闭压缩驱动气源,关闭两边空气气瓶,此时,打开高压开关,进行增压系统管路泄气,以便高压气体排出。排完后,则立即关死高压卸荷球阀,可进行下一次充气。
**大耗气量及配套的空压机
耗气量主要是由增压泵的驱动缸活塞的每分钟的往复次数所决定的,在所供气源压力不便的情况下,泵的往复次数决定于排出气体压力的大或小。当气源压力调至**高作空载排气时(如对被检大容积容器充气时)就是泵耗气量**大的时候。随着被试容器内的气压逐渐升高,泵的往复速度也逐渐减慢,直至驱动气气压与排气气压成比例平衡后,泵就停止工作,耗气量就等于零。该装置所配气体增压泵的**大耗气量为0.6m3/min, 按照常规充气情况,可选0.6-1m3/min排量的空压机就可。
