以下 BPXZ-B变电站电器设备交流耐压谐振升压装置详细信息 是由 发布:扬州市菲柯特电气有限公司的注册者发布者提供 一、概述: 该系列耐压装置主要针对220KV及以下变电站一次电气设备交流耐压试验设计制造。可按规程要求满足变压器、GIS系统、SF6开关、电缆、套管等容性设备交流耐压试验。 二、详细说明: 变电站电器设备交流耐压谐振升压装置,该系列耐压装置主要针对220KV及以下变电站一次电气设备交流耐压试验设计制造。可按规程要求满足变压器、GIS系统、SF6开关、电缆、套管等容性设备交流耐压试验。既可满足高电压、小电流的设备试验条件要求,又可满足低电压、大电流的设备试验条件要求,具有较宽的适用范围,是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压设备。

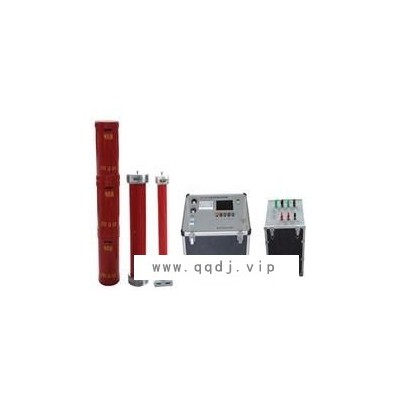

变电站电器设备交流耐压谐振升压装置主要由变频控制电源、激励变压器、电抗器、电容分压器组成。其中变频控制电源采用进口**用的SPWM数字式波形发生芯片,频率分辨率为16位,在20~300Hz时频率细度可达0.1Hz,同时采用了正交非同步固定式载波调制方式,确保在整个频率区间内输出波形良好;功率部分采用了**的IPM模块,确保仪器稳定和安**。
产品别称 :交流耐压谐振装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备
产品特性
该系列装置与国内同类产品相比,具有多种关键优势:
1、同电压等级、同容量的电抗器其体积较小、重量较轻;在额定负载时温升小;采用干式环氧浇注,机械强度高,电气**缘性能好,美观**。
2、变频控制源容量裕度大;保护功能强;输出波形好;稳定性好;具备多种工作模式,操作方便;采用220V或380V单相电源,方便现场取电。
3、配置灵活。可选配不同类型电抗器,满足不同试品要求,实现一机多用,性价比高。
产品参数
◆ 额定输出电压:0~500KV(AC有效值)及其以下
◆ 输出频率:20~300Hz
◆ 谐振电压波形:纯正弦波,波形畸变率<1.0%
◆ 试验容量:1000KVA及其以下
◆ 工作制:满功率输出下,一次连续工作时间15min
◆ 品质因数:30~90
◆ 频率调节灵敏度:0.1Hz,不稳定度<0.05%
◆ 工作电源:380/220V±15%/50Hz±5%
◆ 系列产品配置及适用范围
产品型号名称 | 试品对象适用范围 | 主要配置参数 | ||
变频源1台 | 励磁变1台 | 谐振电抗器 | ||
BPXZ-F27/54/108-108 变频谐振升压装置 试验频率:45~300Hz | 31500kVA及以下35kV电力变 | 5kW | 5kVA | 27kV/1A 4台 频率≥45Hz |
35kV断路器及闭母线、 **缘子 | ||||
10kV(300mm2)电缆2000m | ||||
35kV(300mm2)电缆500m | ||||
BPXZ-F54/108/216-216 变频谐振升压装置 试验频率:45~300Hz | 110kVA断路器及母线 | 10kW | 10kVA | 54kV/1A 4台 频率≥45Hz |
110kVA GIS≤10隔断 | ||||
35kV(300mm2)电缆1500m | ||||
10kV(300mm2)电缆3000m | ||||
110kV****缘主变压器 | ||||
BPXZ-F65/130/260-520 变频谐振升压装置 试验频率:45~300Hz | 110kVA断路器及母线 | 25kW | 25kVA | 65kV/2A 4台 频率≥45Hz |
110kVA GIS≤10隔断 | ||||
110kV(300mm2)电缆800m | ||||
35kV(300mm2)电缆3000m | ||||
10kV(300mm2)电缆6000m | ||||
110kV****缘主变压器 | ||||
GPXZ-F250/500-500 谐振升压装置 试验频率:45~65Hz | 220kVA及以下电压互感器、 电流互感器 | 20kW | 20kVA | 50kV/2A 5台 频率:45~65Hz 1000PF分压器 1台 |
220kVA及以下穿墙套管 | ||||
220kVA及以下支柱**缘子、 隔离开关 | ||||
220kV及以下断路器 | ||||
220kV及其以下**缘工器具 |
注:可根据试品对象参数定制解决方案
