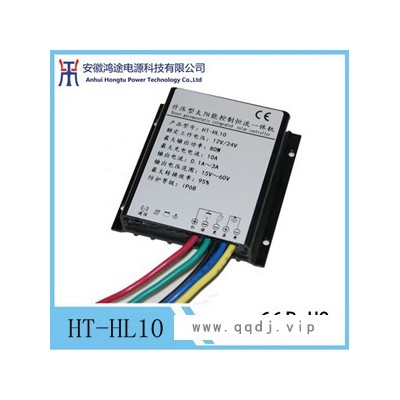

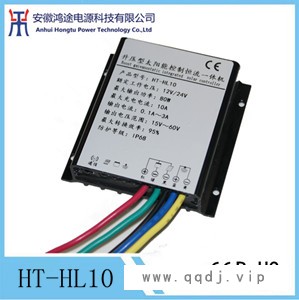

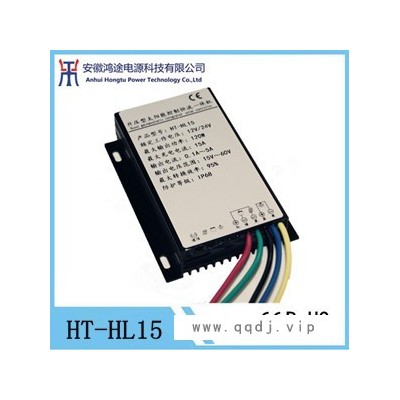

升压型控制器恒流一体机

一．安装及注意事项：

安装步骤：

1，连接负载，蓝线为正极，黄线为负极；注意正负极请勿接反。

2，将蓄电池，电池板的正极一起连接到红线，蓄电池负极连接到绿线；蓄电池与控制器之间的连接线不要太长，避免造成不必要的损耗。正确连接后控制器启动，蓄电池指示灯开始指示，等待10秒后负载指示灯开始指示，负载正常工作。

3，连接电池板负极连接到黑线，如有光照，电池板指示灯开始指示，等待设定的光控时间后，负载关闭。

4，连接完成后，请做好**缘措施，防止短路照成的损坏。

控制器分别有电池板、蓄电池、负载的指示工作状态。具体指示见LED状态指示表。

二：产品概述：

     本产品是**为太阳能路灯系统、太阳能广告牌设计，支持多时段，防水功能。PWM调制充电功能。用户可以通过上位机软件对产品的参数读取和修改，使用快捷、灵活、方便。产品使用工业级MCU处理器，适用不同的地区和环境；自带各种保护功能，且能自动恢复，如防反充保护、负载开路保护、短路保护、过流保护、过充保护、过压保护、欠压保护等，均不损坏电子元器件。

三：产品主要特点：

1.采用无线传输通讯方式，可**对控制器的参数进行读取和设置，使用方便。

2.LED指示灯指示，方便用户更直观的了解系统的工作状态。

3.所有参数都可以通过上位机软件进行查看和修改，其中包括充电、放电、时段、功率等。

4.充电方式采用成熟稳定的PWM脉宽调制三段式，极大的提高了充电效率，保护蓄电池不会过充，延长蓄电池寿命。

5.控制器有两种不同的工作模式（光控+时控、纯光控），用户可根据系统要求设置。

6.带有5个时段放电设置，可分别设置5个不同的工作时间，增强了产品的灵活性。

7.带有温度补偿功能，可根据检测到的环境温度，智能的对蓄电池充电和放电参数进行补偿。

8.采用金属外壳，并使用**的密封胶，**产品的性能稳定，防水高、抗压、耐腐蚀，适应各种恶劣的环境。

9.符合CE标记下的EMC和**D标准。

10.根据蓄电池电量可以自动调节输出功率，限度的**太阳能路灯的亮灯时间。

四：模式介绍：

1.光控+时控：

     此模式下，在白天时，负载为关闭状态，当控制器检测到为晚上时，控制器打开负载，按照用户预先设定好的时间和功率开始工作，达到预设时间后自动关闭负载。

2.纯 光 控：

     此模式下，在白天时，负载为关闭状态，当控制器检测到为晚上时，控制器打开负载，按照产品预先设定好的功率循环工作，直到天亮后关闭负载。

五．LED指示表：

（点击图片放大）

六．技术参数：

（点击图片放大）
