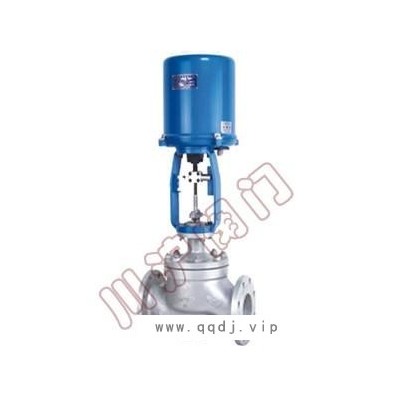

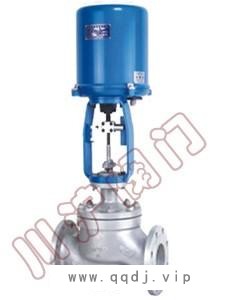

一、电动套筒调节阀 概述
电动套筒调节阀是一种压力平衡型调节阀，采用套筒导向，压力平衡型双密封面阀芯机构，配用多弹簧气动执行机构或电动执行机构。流道呈S流线性，整体具有工作平衡、允许压差大、流量特性、噪音低等特点。特别适用于流量大，阀前后压差较大、泄露要求不搞的场合。本系列产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种形式。产品公称压力等级有PN1.6、4.0、6.4、10.0；阀体口径范围DN20-300，适用流体温度-196-+560℃范围内多种档次。泄露等级有Ⅳ级、Ⅴ级、Ⅵ级。流量特性有直线、等百分比特性。多种品种规格可供选择
二、电动套筒调节阀 主要零件材料及结构图
| 1 | 阀体 | WCB | CF8 | CF8M | CF3M |
|
| 2 | 密封垫 | PTFE/柔性石墨 | ||||
| 3 | 套筒 | WCB | CF8 | CF8M | CF3M | |
| 4 | 阀芯 | 304 | 304 | 316 | 316L | |
| 5 | 阀盖 | WCB | CF8 | CF8M | CF3M | |
| 6 | 阀杆 | 304 | 304 | 316 | 316L | |
| 7 | 填料 | PTFE/柔性石墨 | ||||
| 8 | 弹簧 | 65Mn | 304 | 316 | 316L | |
| 9 | 螺母 | 304 | 304 | 316 | 316L |
四、电动套筒调节阀 主要技术参数
| 公称通径DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数 | 直线 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 |
| 等百 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |
| 额定行程L（mm） | 16 | 25 | 40 | 60 | 100 | |||||||||
| 公称压力PN（MPa） | 1.6 2.5 4.0 6.4 10.0 | |||||||||||||
| 执行机构型号 | PSL | 201/202 | 204 | 208 | 312 | 320 | ||||||||
| 3810L | 3810LSA-08 | 3810LSA-20 | 3810LSB-30 | 3810LSB-50 | 3810LSC-65 | |||||||||
| 固有流量特性 | 直线、等百分比 | |||||||||||||
| 固有可调比 | 50：1 | |||||||||||||
| 工作温度t（℃） | 普通型：铸钢-40-250；铸不锈钢-60-250 散热型：铸钢-40-450；铸不锈钢-60-450 | |||||||||||||
| 输入信号 | 0-10mADC、4-20mADC、220VAC（开关信号） | |||||||||||||
| 电源电压 | 220VAC 50Hz |
五、电动套筒调节阀 电动执行机构
1、电动执行机构主要性能参数
| 型号 | 额定输出力N | 速度mm/s | 技术参数 | ||||
| PSL | 381L | PSL | 381L | PSL | 381L | PSL | 381L |
| 201 | 381LSA-08 | 1000 | 800 | 0.25 | 4.2 | 电源：AC220V 50Hz | 电源：AC220V 50Hz |
| 202 | 381LSA-20 | 2000 | 2000 | 0.50 | 2.1 | ||
| 204 | 381LSB-30 | 4500 | 3000 | 0.50 | 3.5 | ||
| 208 | 381LSB-50 | 8000 | 5000 | 1.00 | 1.7 | ||
| 312 | 381LSC-65 | 12000 | 6500 | 0.60 | 2.8 | ||
| 325 | 381LSC-99 | 25000 | 10000 | 1.0 | 2.0 |
2、主要性能指标
| 项目 | 指标值 | ||
| 基本误差％ | 配3810L±2.5； 带** ±1.0 | ||
| 回差％ | 配381L ±2.0； 配PSL±1.0 | ||
| 死区％ | 1.0 | ||
| **点偏差％ | 电开 | 始点 | ±2.5 |
| 终点 | ±2.5 | ||
| 电关 | 始点 | ±2.5 | |
| 终点 | ±2.5 | ||
| 可调范围 | 50：1 | ||
| 额定行程偏差％ | 2.5 | ||
| 泄量量L/H | 符合JB/T7387-94 IV级 小于阀的额定容量×10-4 |
