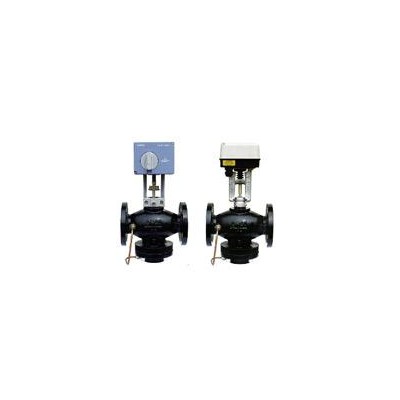

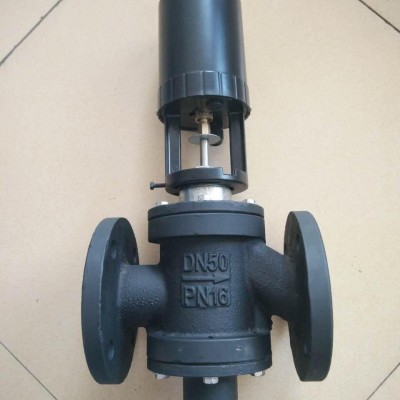

DZLM动态平衡电动调节阀

动态平衡电动调节阀,电动调节阀,调节阀产品介绍：
    DZLM动态平衡电动调节阀是动态平衡与电动调节一体化的产品，主要适用于暖通空调系统末端空调设备（如空调箱、新风机组、空气处理机）的温度控制，通过配置智能模块控制装置，可方便的对各环路的流量、温度进行自动控制，实现合理利用能量，节能降耗，智能化管理。应用此阀末端设备只受标准控制信号的影响，而不受系统压力波动的影响，使系统调节更稳定，更节能，特别适用于系统负荷变化较大的变流量系统中。

DZLM动态平衡电动调节阀产品优点：
1.稳定：末端设备的流量变化不受系统压力波动的影响，流量变化不 互相干扰。
2.节能：较传统的系统节能6-20%。
3.**：大大地缩短了调试时间，系统运行具有**率。
4.舒适：调控温度**度更高，比传统变流量系统更舒适。
    1.驱动器为直行程，互换性好。
2.流量特性曲线：直线/等百分比
3.流量误差〈=5%
4.工作温度：0－－150℃
DZLM动态平衡电动调节阀材质与寿命：   控制方式：
1.阀体：**灰铸铁 2.内件：黄铜、不锈钢
3.弹簧：不锈钢 4.膜片：三元乙丙埋纤
5.寿命：十年以上   1.智能调节型（常用）
2.比例积分型


DZLM动态平衡电动调节阀技术参数：
产品型号 阀门形式 规格 压差范围（KPa） 流量范围（m3/h） 工作压力 流量误差 流体温度
DZLM 二通 DN25 30-300 0.2-2.9 PN16 5% 0-100℃
DN32 30-300 0.5-4.7
DN40 30-300 1-7.7
DN50 30-300 2-12.1
DN65 30-300 3-20.4
DN80 30-300 5-30.8
DN100 30-300 10-45.3
DN125 30-300 15-70.7
DN150 30-300 20-101.8
DN200 33-300 5.0-360
DN250 22-210 4.0-460
DZLM动态平衡电动调节阀工作原理：
如图1所示，在系统负荷波动较大的变流量系统中，当系统压力变化时：
（1）阀门进口P1升高时，P1-P3增大，则通过感压膜的作用使自动平衡阀组关小，使P1-P2增大，从而维持P2-P3的恒定；当进口P1降低时，P1-P3减小，则由弹簧的作用自动平衡阀组开大，使P1-P2减小，维持P2-P3的恒定。
（2）当电动执行器接受控制信号使阀杆向上或向下运动，使阀塞开大或关小，P2、P3间的开度也随之变化。由于不管系统压差如何变化，P2、P3间的压差（P2－－P3）**不变，因此对应于任一开度位置，其输送的水流量都是一定的。

电动调节功能：
    电动调节功能是指阀门能根据目标区域温度控制信号的变化自动的调节阀门的开度，从而改变水流量，终使目标区域的实际温度与设定温度一致。
    电动调节功能的好坏在于电动调节阀的流量特性曲线。在空调系统中，常用的电动调节阀的理想流量曲线是直线的或者等百分比的。但是对于一般的电动调节阀，在实际使用过程中由于阀权度较小，使得实际的流量特性曲线是直线型（曲线1），如图4，某电动调节阀理想的流量特性曲线是直线型（曲线1），但是在安装到系统管路上后实际的流量特性曲线接近快开型（曲线2），调节特性变差。
    DZLM动态平衡电动调节阀由于独特的阀体结构，在实际的使用工作中阀权度基本为1，因此其实际的流量特性曲线与理想的流量特性曲线一致（如图5），没有偏离，因此具有优良的电动调节功能。
