以下 立式齿轮减速马达详细信息 是由 发布：正名传动科技（昆山）有限公司的注册者发布者提供 一、概述： 正名产品符合ISO9001质量认证，CE认证，CCC认证企业，引进**技术与**设备，**制造齿轮减速电机马达,四大系列减速机,行星减速机,RV涡轮减速机,型号齐**，提供**齿轮传动方案. 二、详细说明：
产品性能
正名产品符合ISO9001质量认证，CE认证，CCC认证企业，引进**技术与**设备，**制造齿轮减速电机马达,四大系列减速机,行星减速机,RV涡轮减速机,型号齐**，提供**齿轮传动方案。
主要参数
功率：100-3700W；速比：3~50,60~200；输出扭矩：1.6~1500N·m；轴径：18,22,28,32,40,50mm
选型说明
| CV | 18 | 100 | 30 | SK | B | G1 | LB |
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ |
| ① | 机型代号 TYPE：CH底脚安装；CV法兰安装；CHM底脚安装入力法兰；CVM法兰安装入力法兰；CHD底脚安装入力轴；CVD法兰安装入力轴 |
| ② | 轴径 SIZE: 18，22，28，32，40，50，60 |
| ③ | 马力 CAPACITY：100W~3700W |
| ④ | 减速比 RATIO：3，5，10...1800 |
| ⑤ | S: 附三相马达220V，380V/50，60HZ-3PHASE K: 附三相马达220V，440V/50，60HZ-3PHASE A: 附单相文电马达110V，220V/50，60HZ-1PHASE ; **: 附单相离心马达110V，220V/50，60HZ-1PHASE Z: 缩框几种 LIGHT DUTY TYPE ; F: 法兰修平面 FLANGE WITH FLAT SURFACE Q1: 110V 强制风扇 EXTERNAL FAN 110V Q2: 220V 强制风扇 EXTERNAL FAN 110V Q3: 380V 强制风扇 EXTERNAL FAN 110V |
| ⑥ | B: DC90V断电剎车器BRAKEUNIT YB: 手释放剎车器 WITH RELEASE BRAKE UNIT D: DC24V通电剎车器DC24V BRAKE |
| ⑦ | 以出力轴看线盒方向 VIEW FROM OUTPUT SHAFT G1: 左方向LEFT （標准型）（STD） G2: 右方向 RIGHT; G3: 上方向 UPPER; G4: 下方向 LOWER |
| ⑧ | 入线口方向 WIRE INLET T: 向上 ** ; D: 向下 DOWN; F: 向前 FORWARD ; B: 向后 BACK L: 向左 LEFT ; R: 向右RIGHT |
注：如有特殊需要请另行洽询！
详细介绍

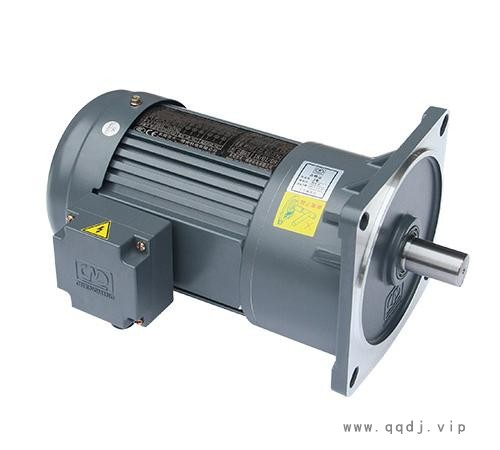

一、CV 立式附三相铝壳/铁壳(刹车)马达减速机 图纸
二、尺寸表 Dimensions(mm)
| 马力 KW | 减速比 Ratio | 本体 **de | 型号 Size(s) | A1 | A2 | A3 | D | E | F | G | H | J | K | L | M | Y | Z |
| 100W 1/8HP | 3-50 | 1# | *18 | 253 | 273 | 257 | 50 | 140 | 120 | 120 | 9 | 16 | 40 | 12 | 133 | 5 | 120 |
| 60-200 | 2# | 22 | 287 | 307 | 291 | 148 | 185 | 175 | 165 | 11 | 18.2 | 48 | 12 | 133 | 3.5 | 120 | |
| 200W 1/4HP | 3-10 | 1# | *18 | 273 | 293 | 277 | 50 | 140 | 120 | 120 | 9 | 16 | 40 | 12 | 133 | 5 | 120 |
| 15-90 | 2# | 22 | 307 | 327 | 311 | 148 | 185 | 175 | 165 | 11 | 18.2 | 48 | 12 | 133 | 3.5 | 120 | |
| 100-200 | 3# | 28 | 333 | 353 | 337 | 170 | 220 | 205 | 195 | 12 | 20.8 | 58 | 13 | 133 | 3.5 | 120 | |
| 400W 1/2HP | 3-10 | 2# | 22 | 327 | 346 | 331 | 148 | 185 | 175 | 165 | 11 | 18.2 | 48 | 12 | 133 | 4 | 135 |
| 15-90 | 3# | 28 | 353 | 372 | 357 | 170 | 220 | 205 | 195 | 12 | 20.8 | 58 | 13 | 133 | 3.5 | 135 | |
| 100-200 | 4# | 32 | 388 | 407 | 392 | 185 | 255 | 248 | 225 | 15 | 30.2 | 65 | 16 | 167 | 4 | 135 | |
| 750W 1HP | 3-25 | 3# | 28 | 382 | 415 | 382 | 170 | 220 | 205 | 195 | 12 | 20.8 | 58 | 13 | 133 | 4 | 135 |
| 30-120 | 4# | 32 | 417 | 449 | 417 | 185 | 255 | 248 | 225 | 15 | 30.2 | 65 | 16 | 167 | 4 | 135 | |
| 125-200 | 5# | 40 | 444 | 476 | 444 | 230 | 310 | 291 | 272 | 15 | 42.2 | 85 | 21 | 220 | 4 | 135 | |
| 1500W 2HP | 3-30 | 4# | 32 | 449 | | 470 | 185 | 255 | 248 | 225 | 15 | 30.2 | 65 | 16 | 167 | 5 | 135 |
| 40-100 | 5# | 40 | 476 | | 497 | 230 | 310 | 291 | 272 | 15 | 42.2 | 85 | 21 | 220 | 4 | 160 | |
| 110-180 | 6# | 50 | 517 | | 538 | 280 | 390 | 372 | 342 | 18 | 51.7 | 92 | 25 | 220 | 5 | 160 | |
| 2200W 3HP | 3-40 | 5# | 40 | 482 | | 508 | 230 | 310 | 291 | 272 | 15 | 42.2 | 85 | 21 | 220 | 5 | 160 |
| 45-100 | 6# | 50 | 523 | | 549 | 280 | 390 | 372 | 342 | 18 | 51.7 | 92 | 25 | 220 | 5 | 160 | |
| 3700W 5HP | 3-10 | 5# | 40 | 498 | | 524 | 230 | 310 | 291 | 272 | 15 | 42.2 | 85 | 21 | 220 | 5 | 160 |
| 15-60 | 6# | 50 | 539 | | 565 | 280 | 390 | 372 | 342 | 18 | 51.7 | 92 | 25 | 220 | 5 | 160 |
备注:A :三相铝売马达 With 3-phase aluminum motor A1 :三相铁壳马达 With 3-phase steel plate motor.
A2:三相马达附刹车器 With 3-phase brake motor. * :属于B型出力法兰 Belong to B type output flange.
三、出力轴尺寸 Output shaft
| 型号 Size(S) | 出力轴 SHAFT | 键槽 KEYWAY | 键 KEY | |||
| | S h6 | P | W | T | Q | SPEC＇ |
| 18 | Φ18 | 30 | 5 | 20 | 25 | 5ｘ5ｘ27 |
| 22 | Φ22 | 40 | 7 | 25 | 35 | 7ｘ7ｘ35 |
| 28 | Φ28 | 45 | 7 | 31 | 40 | 7ｘ7ｘ40 |
| 32 | Φ32 | 55 | 10 | 35.5 | 50 | 10ｘ8ｘ50 |
| 40 | Φ40 | 65 | 10 | 43.5 | 60 | 10ｘ8ｘ60 |
| 50 | Φ50 | 80 | 14 | 54 | 70 | 14ｘ9ｘ75 |
四、减速机各部零件说明 Parts Details
A)本体 Housing
※1号，2号及3号本体，其出力轴径介于Φ18-Φ28之间，减速机本体皆采用铝合金材质ADC-12。
Alumin housing for output shaft diameter between Φ18-Φ28.Housing material:ADC-12 aluminum alloy.
※4号，5号及6号本体，其出力轴径介于Φ32-Φ50之间，减速机本体皆采用铸铁材质FC-20。
Cast iron housing for output shaft diameter between Φ18-Φ28.Housing material:FC-20 cast iron.
B)1/2/3段齿轮1ST,2ND&3RD Stage gear
※齿轮经**密滚齿加工，齿轮加工**度等级为2-3级。
Gear **hining by precision hobbing **hine ，gear precision level between grade2-3.
※齿轮材质为S45C，调质至HRC210再经高**热处理至HR**5°~48°。
Gear with S45C material . By normalize & induction harde** heat treatment to hardness HRC 45°~48°.
C)二/三段齿轴2ND& 3RD Stage pinion
※齿轴经SKIVING**密滚齿加工齿轮**度等级为1-2级。
Gear pinion **hining by skiving cutting pinion precision level between grade 1-2.
※齿轴材质为SCM21 ,调质至HRC210 再经渗碳热处理至HRC58 °~61°。
Pinion with SCM21materal. By normalize & carbonize harde** heat treatmeni to hardness HRC 58 °~61°.
D)马达齿轴 Motor shaft
※马达齿轴经SKIVING**密滚齿加工，齿轴**度等级为1-2级
Motor shaft gear pinion **hining by skiving cutting, pinion precision level between prade 1-2.
※材质为SC** ,调质至HRC210 再经高**热处理至HRC50°-53°。
Pinion with SC** SC** materlal. By normalize & Induction harde** heat treatment to hardness HAC 50°-53°.
E)轴承 Bearing
※马达部份皆采用瑞典SKF或同等级**密轴承，以确保**运转寿命。
All motor shaft assembly with sweden made“SKF” bearing or equivalent porecision bearing. In order to ensure long
life running
F)油封 oil seal
※马达轴倒以附高温VITON油封为主，可确保防止润滑回调马达内部。
Motor shaft side with "VITON " material oil seal. it can prevent lubricant flow into motor casing
G)接线盒 Terminal box
※呆用铝合金**用IP-55铝制摇线盒，防水性及防尘性佳。
Terminal box with aluminum alloy material. Special design for IP-55 level and totally **oid water and dust intocasing.
H)三相/单相马达本体 Three/ single phase motor housing
※三相马达：采标准**密闭型**用铝壳马达配IP-55铝制摇线盒，具较佳防水性及防尘性，易散热及运转效率高。
Three phase motor with totally enclosed fan **oled type, ip-55 aluminum terminal box totally **old water and dust
※单相马达：采标准半密型**用铁壳马达配铁制接线盒，较易散热，运转率高。(本公司亦可提供**密型铁壳马达及铝合金型单相马达》
Single phase motor with semi-enclosed fan **oled steel plate type, hign-efficiency running.（AI so **ailable for totally enclose steel plate housing & aluminum type housing)
I)马达后盖 Rear motor **ver
※可采用防水型马达后盖，于轴心处加置油封，可防止灰尘及外部水气流入马达。
Rear motor**verassembly with. Iseal, it can prevent dust and water get into motor.
