TA电机匝间检测仪TA型电机匝间耐压检测仪说明书TA型电机匝间检测仪

我单位铁路检测设备有以下产品

1、TY-3 TY-10 绝缘检测仪

2、TZ-10A型接触电阻检测仪

3、TA型电机匝间检测仪

4、JD直流电机电刷对中仪（牵引电机电刷对中仪）

5、JW型高压无损绝缘检测仪

6、HNZDL铁路专用直流开关试验装置

1、 TY-3 TY-10 绝缘检测仪

一、简介

    本仪器用于测量电气设备绝缘状态，用泄漏电流呈非线性增长或数字跳变来判断绝缘存在的机械破损。特别适用于检测具有机械损伤的牵引电机主绝缘状态特别是牵引电机主绝缘状态。电压表及微安表均为数字式。

    内置电源管理系统控制。仪器输出高压带有稳压环节，输出高压在试验中可保持稳定不变，而不受电网电压和分载波动的影响。

二、主要性能参数

1.输出电压： 0～10000伏±5%连续可调

2.可测泄流电流：0～1000uA

3.环境温度：0～40℃

4.相对湿度：不大于85%

5.电源电压：交流220伏±10%

6.直流电源：内置充电电池（12V，8.4AH）

7.外形尺寸：150×300×320mm

2、TZ-10A型接触电阻检测仪

　　适用范围:适用于机车电器触点接触电阻测试。

　　2、主要技术参数

　　电源:AC220V50HZ

　　输入交流电源:220V

　　测量范围:0~50Ω

　　仪器的倍率分5挡:(1)0~200μΩ(2) 0~2mΩ(3) 0~20mΩ(4) 0~200mΩ(5) 0~50Ω

　　测量准度:±1.5%+1~2个字小数点按量程变化

　　分辨率:0.1μΩ

　　3、设备主要结构

　　本设备主要构成为:机壳、电源逆变装置、电流调节装置、数码显示器、输出端子、测量导线、测试钳形夹。

　　4、适用范围:适用于机车电器触点接触电阻测试。

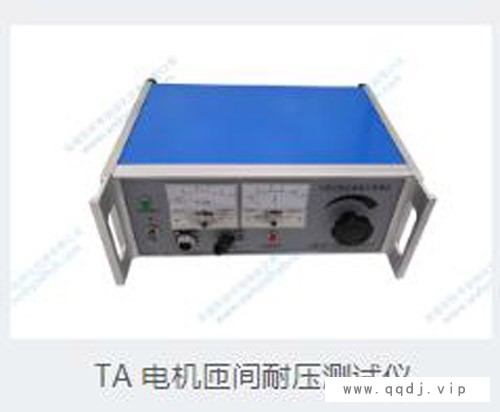

3、TA型电机匝间检测仪

便携式电机匝间耐压检测仪是专用于检测电机绕组匝间耐压和匝间短路故障的便携式仪器，适用于检测阻抗值相当低的大、中型交流电机电枢单匝线圈的匝间绝缘状态。

1）电源电压：电源电压：220V±5％；50Hz/60Hz±2％

2）冲击波试验电压：0.3～6KV连续可调。±5％测量范围：直流电压0~1000伏

3）冲击波频率：25Hz

4）输出能量：1.8J

5）脉冲电容：0.1μf

6）适用于1140V∕500KW以下电机及变压器试验用。

4、 JD直流电机电刷对中仪（牵引电机电刷对中仪）

一、简介

    本仪器通过脉冲电流的方式检测直流电机电刷安装位置的准确，避免产生火花，使直流电机损坏。

二、主要技术性能参数

1. 档位：分为高中低三挡

2. 输出电流：峰值±100mV，大2.5A

2. 电源：交流50HZ，220V士10%

5、JW型高压无损绝缘检测仪

设备功能

高压绝缘检测仪用于轻轨车辆电器部件工频及直流耐压试验。

主要技术指标及参数

　　1．测量电压范围:AC/DC 0～10(kV)

　　2．测量电压准度：AC/DC 0.5～10(kV)±5%。

　　3．输出功率：AC:200VA DC:100VA

　　4．输出波形：50Hz正弦波、直流电压

　　5．漏电流范围:AC 0～20(mA) DC 0～10(mA)

　　6．漏电流设置值： AC 0.2～20(mA) DC 0.2～10(mA) ，可调节。

　　7．漏电流设置准度：AC 0.2～20(mA)±5% DC 0.2～10(mA)±5%

　　8．时间控制：定时器定时时间 1～99（s）±5% 手控∞ 可调节。

　　9．电源电压： AC 220V±10% 50Hz±5%

　　10．环境要求：相对湿度：≤75%RH； 环境温度：0℃～40℃。

　　周围无强烈电磁场干扰源，无大量灰尘和腐蚀气体，通风良好。

　　11．功率消耗：静态功耗＜30VA。

　　12．体积：430×440×250。

6、HNZDL直流开关试验装置

专业用于地铁直流开关的脱口，动作时间，动作电流值等试验

技术参数
