| 加工定制 : | 是 | 油水分离设备种类 : | 油水分离机 |
| 处理水量 : | 3012 | 品牌 : | 格新 |
| 适用范围 : | 陆用油水分离器 |

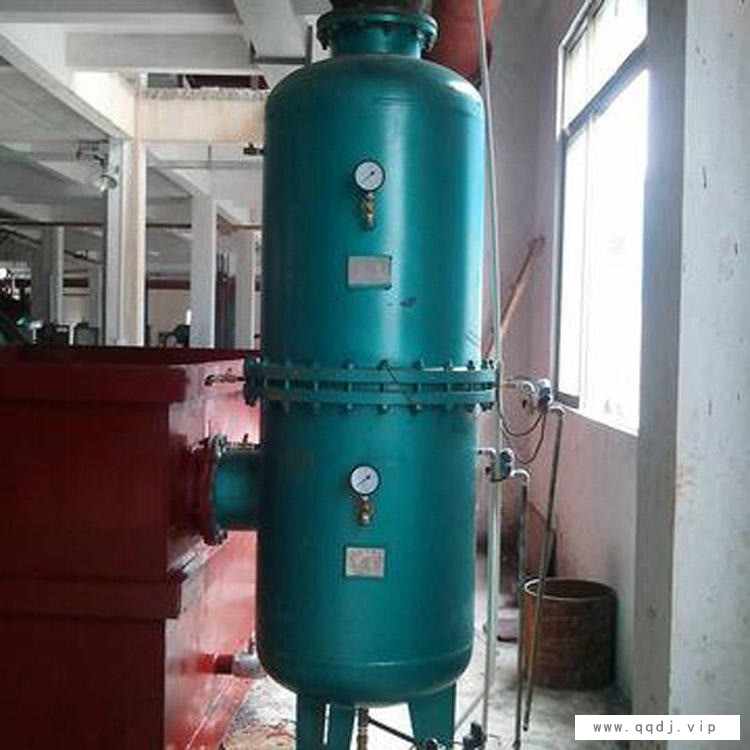

油水分离器工作原理及主要成件说明
此集成装置主要斜板分离器、格新水-油分离器(含预过滤器、重力分离器、格新聚结分离器、吸附过滤器)及相应的配套装置组成。工艺原理介绍如下:
⑴ 污水通过污水泵送入斜板分离器中。污水泵具有较强的自吸能力,流量均匀,并且对油分没有机械剪切乳化的副作,适用于含油污水的输送。
⑵ 斜板分离器能有效去除水中的浮油和游离油,浮油上升到分离器表面并自流进入污油箱,而沉降的污泥定期排放。
⑶ 斜板分离器处理后的污水自流进入缓冲水箱,水箱上设有液位开关,具有高位和低位报警功能。当水位达到一定高度时,自动启动污水提升泵,当水位下降到一定位置时,自动停止提升泵。提升泵把污水送入预过滤器等后续设备进行处理。
⑷ 预过滤器能有效过滤水中的细小悬浮颗粒(10μm),保护格新聚结分离器,延长其使用寿命预过滤器级，用以除去水中的杂质颗粒，防止以颗粒为核心而不能破乳除油，同时将水中的水包油进行破乳，然后输送至重力分离器内。
⑸ 重力分离器利用流程长的特性，使细小的油粒充分接触并逐渐长大并上浮，超过80%的油在这一级被聚集排出，只有很少量的细小油粒被输送到格新一级-格新聚结分离器内，因此重力分离器能够大大延了聚结滤芯的使用寿命。
⑹ 格新聚结分离器用于去除水中残余的油分(乳化油),聚结滤芯将水中微细油滴聚结成为大的油滴,并使之迅速上浮,汇集于聚结分离器的集油室中,处理后的水中油含量达到＜5mg/L,可直接排放; 集油室中收集的污油定期排放到油罐中,回收利用。
⑺ 吸附过滤器内装有容量大的活性碳滤芯,用于深度吸附去除水中残余的有机物,使其达到格新排放标准.
斜板分离器采用两级工艺处理以除去水中的油类和悬浮固体颗粒,污水通过泵打入油水分离器入口,此时流动方向向上,这种初始向上的流动,能够确保水中大部分的游离油(浮油)能够快速上升到分离器的表面。
然后污水通过格新组紧密排列的聚结板向下流动到分离器底部。在水流向下运动的过程中,油珠上升碰撞聚结在斜板的下面,逆流上升到池子的表面。污水从格新个板组(逆流区)流出后,向格新过另一个板组,油珠再一次聚结,并在水流的帮助下,上升到分离器表面。处理后的污水在表面再次改变流向,从污油挡板下面流出,流过溢流堰,从出水口排出。此斜板分离器具有以下特点:
◆ 分离效率高,来水停留时间通常小于30min;
◆ 回收的油类不含自由水;
◆ 原水油含量和悬浮物含量变化对出水效果无负面影响;
◆ 设备体积轻、尺寸小;
◆ 无动动部件,操作费用低;
