| 是否进口 : | 否 | 产地 : | 中国 |
| 品牌 : | 合星 | 型号 : | YB-USB03 |
| 波峰数 : | 1次 | 驱动形式 : | 自动 |
| 电流 : | 直流 | 订货号 : | USB03 |
| 货号 : | USB03 R | 锡炉温度 : | 350 |
| 控温方式 : | 恒温 | 启动功率 : | 0.2 |
| 正常运行功率 : | 0.26 | 重量 : | 100 |
| 动力形式 : | 自动 | 焊接角度 : | 360 |
| 用途 : | 数据线焊接 |

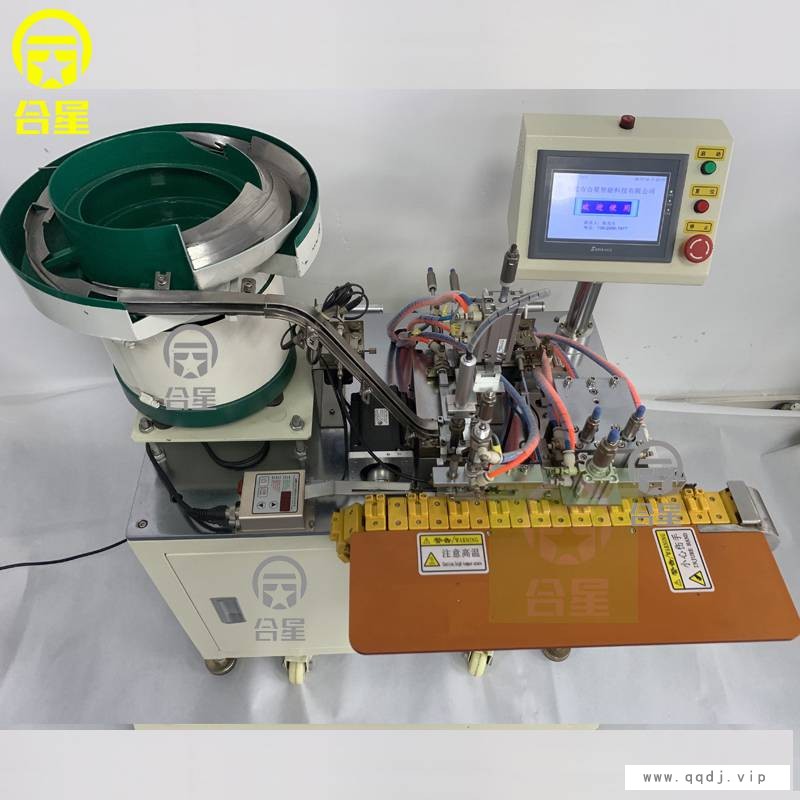

新一代USB自动焊锡机，准确率高，性能稳定。理线、切齐、剥皮、送料、焊锡、脱料一机自动完成，方便快捷。适用苹果安卓USB系列端子如：长短A公A母，Micro迈克、苹果头、MINI、Type-C、二三极管、三星S10数据线等端子数据充电线传输线的焊接。
该机采用振动盘自动送料，履带自动送线，大功率恒温自动焊锡，解决传统人工焊锡技术难度。精加工件， 电器配置，大屏幕高清显示，PLC程序科学合理，设置直观简洁完善。该设备工作效率高于人工数倍，焊点漂亮良率高，省锡省工省钱省心，短期内收回购机成本，稳定耐用噪音小等一系列优点。
应用范围：
1、数据充电线与标准或非标的USB-A或USB-B焊接；
2、数据充电线与标准或非标的Micror的焊接；
3、数据充电线与标准或非标的TYPE-C的焊接
4、数据充电线与标准或非标的MINI的焊接
5、数据充电线与标准或非标的iphone的焊接
6、可以实现点焊、压焊，锡点饱满，克服手工焊锡困扰；
7、来料无品质问题，一次良率达到98.0％以上；
型号 HX-USB-A /HX-USB-P /HX-USB-M /HX-USB-T
频率 50Hz
功率 静态≤200W,动态≤260W
电源 AC220V
体积; 900*680*1050 (mm)
单次焊接数量 1pcs
使用压力范围 4-6kgf/cm2(kpa)
重量 150Kg
电源：AC220V
频率：50Hz
功率：静态≦200W，动态≦260W
使用压力范围：4-6kgf/cm2(kpa)
单次焊接数量：1pcs
体积：900长*680宽*1050高（mm）
自动焊锡机工作动作说明：
首先开启电源及气源，按下启动按钮→人手卡线OK后→手感应或者踩脚踏开关→USB线材输送→开始理线→线材裁断→芯线剥皮→送USB端子→启动焊锡→线材回收→完成自动焊锡工序
7. 操作说明
7.1机器安装时注意事项
A.机箱的安装环境：
将机箱安装在通风良好的环境下，否则会影响PLC及其它电气产品正常工作;另外，机箱不得暴露在有水汽，腐蚀性气体，可燃性气体的场所下使用,否则可能造成触电或火灾。
B. 将机器安装在地板上时的注意事项：
将机器下面的4个水平螺栓进行旋转，调整高度，以固定水平度，使机器的重量平均作用在4个水平螺栓上，否则机身不稳会影响正常工作，造成工作效率下降。
C. 电源的接线注意事项：
将电源线连接于单相AC220V，50/60Hz电源上，必须确保将机器进行有效接地。
D. 空气的连接注意事项：
将压空气接到本机的气管快速接 上，注意气压是否在正常工作范围。
E.机器自动或手动运行时，请勿将手或身体其他部分伸入机器内.
F.在进行机器维修或保养时请关断电源及气源开关，防止意外事故发生.
7.3 人机界面上各指示灯及功能按键
A. 面板按钮功能
蜂鸣器报警指示
蜂鸣器报警指示灯： 当机器出现异常时，将以灯光与声音进行报警提示。
USB自动焊锡机常见故障分析及排除方法：
故障情形 | 造成原因 | 采取措施 |
1.开机不能启动 | a.未开气源 或气压不足 | a.重新打开气源 |
b.气缸在原始位置时磁性开关不亮 | b.调整磁性开关到有亮状态 | |
2.烙铁 移动到 | a.压细线气缸没到位 | a.检查定位气缸及磁性开关 |
USB处不焊接 | b.焊接前后气缸没到位 | b.检查送料治具是否被卡住 |
3.焊接USB短路和 | a.锡线规格不符合要求 | a.更换松香含量3%的锡线 |
连锡 | b.烙铁 位置调整不当 | B．调整烙铁 使烙铁 正好压 |
c.烙铁 氧化、是否使用我司专用烙 | 在焊盘上 | |
铁 | C．更换我司专用烙铁 | |
4.焊接USB空焊 | a.烙铁 左右位置不对 | a.调整好位置设定参数 |
b.去皮不到位或线 裁断 | b.调整剥线刀定位一位置。 | |
c.烙铁 氧化 | c.更换烙铁 | |
d.没有锡丝或者锡丝被卡住 | d.更换锡丝或理齐锡丝 | |
5.焊接USB有锡尖 | a.焊锡温度过高 | a.适当降低烙铁 的温度 |
或锡刺 | b.焊接完等待时间太长 | b.适当减少焊接完等待时间 |
c.去皮没到位 | c.调整压线或切线或去皮气缸 | |
