品牌 : | 展荣 | 型号 : | XAB-03M |
加工定制 : | 是 | 电源电压 : | 220 |
功率 : | 1000 | 空气源 : | 0.6MPA |
吐出时间调节 : | 0.01-99.99 | 吐出频率 : | 600 |
小吐出量 : | 1 | 是否跨境货源 : | 否 |
设备结构及工作原理

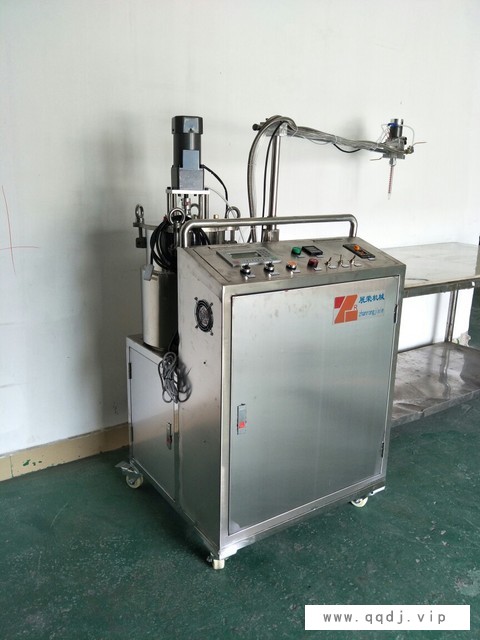

双液灌胶机主要由5部分组成,分别为1:计量泵供胶装置, 2:A胶B胶压力桶、3:控制系统4:AB搅拌阀 5: 清洗部分(选配)见图 。
压力桶A/B分开装两种不同的胶或一种胶一种固化剂,压力桶外接压缩空气或氮气,桶内胶水受压力作用填充满计量泵进料口,由步进电机驱动计量泵运转,按一定比例一定速度将胶水准确均匀送出,送出的胶水出来后经电机混合管将两种胶水混合均匀再到打胶的产品上。
|
三、技术参数
规格型号 | ZAB-03M | |||
工作电源 | AC220V 50-60HZ | |||
工作气源 | 0.5-0.8Mpa | |||
功率 | 控制1KW 加热2KW | |||
配胶比例 | 1:1-10:1可调 | |||
配比精度 | ±2 | |||
吐出精度 | ±1 | |||
计量方式 | 步进电机+齿轮泵或螺杆泵 | |||
控制系统 | PLC+显示屏 | |||
防固化时间 | 0-999秒 | |||
吐胶速度 | 1克/秒15克/秒 | |||
储料桶 | 可选配1-20升 | |||
搅拌(选配) | 调速马达 50转/分 | |||
加温(选配) | 自动恒温装置 | |||
抽真空(选配) | 可真空消泡、真空抽料 | |||
混合方式 | 电机动态混合或静态管混合 | |||
操作模式 | 点动、定量、循环 | |||
启动方式 | 手动开关、脚踏开关、联机信号 | |||
机器尺寸 | 宽900╳长700╳高1100mm | |||
重量 | 约150KG |
