品牌 : | 展荣 | 型号 : | ZAB-06 |
加工定制 : | 是 | 电源电压 : | 220 |
功率 : | 500 | 空气源 : | 0-0.8MPA |
吐出时间调节 : | 0.01-99 | 吐出频率 : | 600 |
小吐出量 : | 1 | 订货号 : | 1001 |
货号 : | 12 | 是否跨境货源 : | 否 |

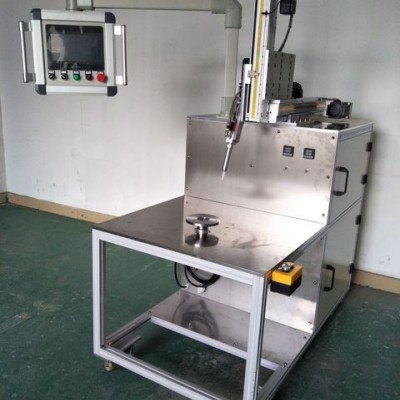

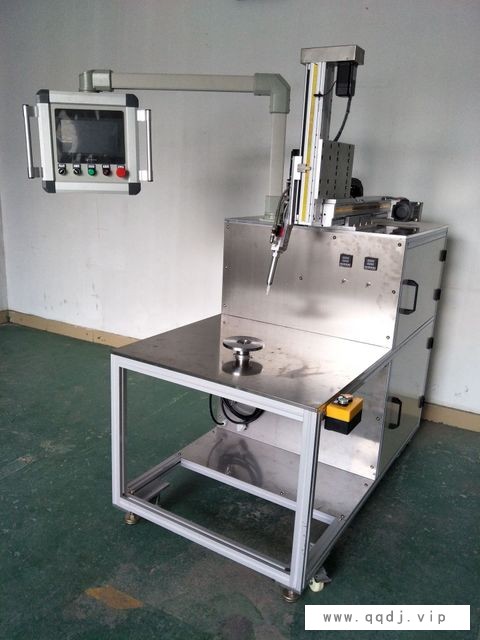

小型AB灌胶机(ZAB-03S)
胶水桶 用304 不锈钢材料 带O型圈密封,可接真空泵抽真空除气泡。
具有缺料报警功能, 当桶内胶水快要用完时会自动报警提醒。
A桶带有加温功能,数字表PID恒温控制保持稳定温度(选配)
B桶外壁装有透明管,方便观察桶内还有多少胶水。
在线式清洗,无须人工拆下混胶管清洗。
精密计量泵计量出胶量,可用于1:1---10:1范围胶水。
闭环步进电机精准控制出胶量,出现堵转会报警保护
PLC+显示屏 操作简单、直观,调试方便,出胶量、胶水比例等参数直接在显示屏上设置
动态阀出胶、混胶,具有回吸功能,电机转动混胶确保混合充分。
具有点动/定量/循环 三种工作模式。
AB灌胶机是用来进行双组份胶水灌胶的设备,灌胶机设备有2个料筒和2个供胶泵,一个出胶阀(动态或普通搅拌)构成,将双液胶水分开储存,在出胶口处混合灌胶。采用了气压和泵体控制出胶的方式。同时设备还配置了自动配比功能,可以自动实现胶水的不同比例混合,减少了人工投入
一、性能特点:
双液灌胶机采用触摸式中文操作界面,吐胶速度、吐胶时间皆可参数设定;
按需配比,实现边混合边灌胶, 限度节约胶水;
3. 双料桶设计,A胶和B胶分开储料,保证胶水长时间放置不发生固化,可选配胶水搅拌、加热并预留真空脱泡功能。适用于不同种类的灌注工艺
4. 吐胶速度,吐胶时间皆可参数设定,出胶量稳定,不漏滴胶
5. 节省人工,一台设备可达传统2-3人的产量
6. 混合比例从1:1到10:1可调,采用动态或静态混合,混合均匀,充分搅拌
7. 独有的控制系统,不受气压因素影响,避免出胶不均、拉丝、气泡等现象
8. 具有防固化功能,有效防止胶水在混合管中固化,
9. 分体式结构, 可搭配大小压力桶,操作方便。
二、双液点胶机适用的液体:
各种AB胶水、包括AB水晶胶水,AB环氧树脂胶, AB聚氨酯,AB有机硅胶,PU胶,结构胶等,注:胶水内加有填料、粉末、颗粒的不适合本机。
三、应用领域:
AB点胶机主要应用于电源灌封,LED模组灌封,LED节能灯,像框 照片涂胶,传感器灌封,,PCB集成电路板灌封等!
四、清洗方法:
为防止胶堵塞,每天下班时或长时间不用时, 须清洗出胶头;
方法1:取下混胶管,再点动空打两三次胶出来, 再用酒精等擦干净出胶管.
方法2(清洗桶方式):先开 空管里胶水, 再开清洗液冲洗管里残胶,然后再次开气吹干净管内清洗液。具体操作见图,压力桶上有一“清洗手阀”,打到左边为选择冲气, 打到右边为选择清洗液,清洗液或冲气体从阀里流过。冲流阀头。
五、技术参数:
规格型号 | ZAB-03S |
启动方式 | 脚踏开关/启动按钮 |
配胶比例 | 1:1-10:1可调 |
配比精度 | ±2 |
吐出精度 | ±1 |
计量方式 | 步进电机+齿轮泵 |
出胶量设定 | 0.01-9999克 |
吐胶速度 | 0.5克/秒10克/秒 |
小吐胶量 | 0.1克 |
混合 | 静态混合或动态混合 |
供胶泵 | 高精度计量齿轮泵 |
储料桶 | 1升---10升可选大小 |
清洗桶 | 2升 动态可配/ 静态无须配 |
A胶搅拌 | 选 配 |
胶水加温 | 选 配 |
真空除泡 | 选 配 |
功率 | 1000W |
机器尺寸 | 400╳500╳600mm |
工作电源 | AC220V 50-60HZ |
工作气源 | 0.2-0.8Mpa |
重量 | 约50KG |
六、主要配件:
编号 | 部件名称 | 详细说明 | 数量 | 单位 |
1 | 控制系统 | PLC+液晶显示屏 | 1 | 套 |
2 | 计量泵 | 高精度计量泵 | 2 | 套 |
3 | 计量马达 | 步进马达 | 2 | 套 |
4 | 储料桶 | 10L/5升 | 2 | 套 |
5 | 胶阀 | 精密双液胶阀 | 1 | 套 |
6 | 混合装置 | 动态混合 | 1 | 套 |
7 | 输胶管 | 透明PU管 | 2 | 套 |
8 | 防固化功能 | 设置间隔时间自动排胶 | 1 | 套 |
9 | 混胶管 | 静态10支或动态管3支 | 1 | 套 |
10 | 备用件 | 阀门、接头、密封圈 | 1 | 套 |
