加工定制 : | 是 | 品牌 : | 展荣 |
型号 : | ZAB-06 | 电源电压 : | 220 |
功率 : | 1000 | 空气源 : | 0-0.8MPA |
吐出时间调节 : | 0.01-99 | 吐出频率 : | 100 |
小吐出量 : | 0.1 | 订货号 : | 003 |
货号 : | 03 | 规格 : | 定金 |
是否跨境货源 : | 否 | 比例 : | 1:1-10:1 |
材质 : | 不锈钢 |
AB密封条发泡胶点胶机(SZAB-06)
AB密封条发泡胶点胶机又叫机柜密封发泡机,聚氨酯打胶机,过滤器密封条点胶机,净化器密封涂胶机。把两种胶水充分混合使其产生化学反应均匀地打在产品上,胶水直接在产品上发泡成密封条状。既可加工平面料,又可加工槽料。

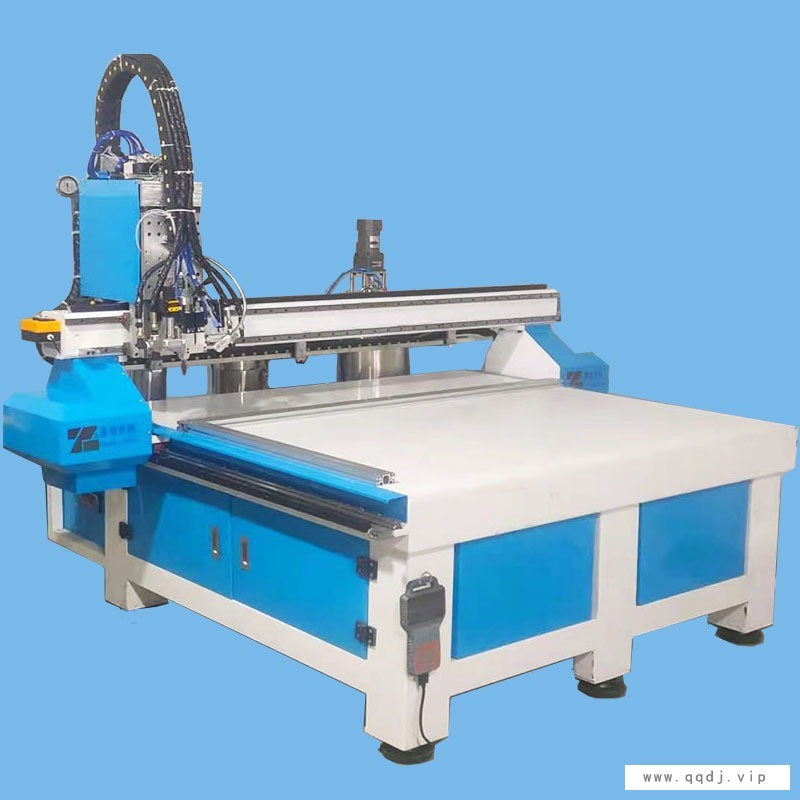

一、机器图片:
二、机器示意图:
密封条发泡胶点胶机配有2个304不锈钢料筒,一个精密动态出胶阀,由定量供胶装置+三轴联动机械臂+数控系统组成。将双液胶水分开储存,在出胶口处混合点胶。采用精密电机和计量泵控制胶水比例及出胶量,供胶装置将A胶、B胶按一定的配比、流量、自动混合均匀输送到机械臂上,由机械臂自由移动行走匀速将胶水涂到产品上;可行走点、直线、多段线、圆弧、圆、不规则曲线等,可人工示教编程也可以导入CAD图形 。
只需人工上下工件即可,加工运行快速、精准,密封条无接缝,粘附力强,
三、机器特点:
u 装胶桶用304不锈钢材料带O型圈密封, A胶和B胶分开储料,保证胶水长时间放置不发生固化,适用于不同种类的灌注工艺
u AB胶桶:用30公斤和5公斤容量,具有缺料报警功能,当桶内胶水快要用完时会自动报警提醒。
u 采用PLC+显示屏中文操作界面,操作简单易学,出胶比例、时间、速度、出胶量都可轻松设定。按需配比,实现边混合边涂胶, 节省人工,减少胶水浪费。
u 操作人性化:AB胶比例、出胶速度、涂胶量等都在显示屏上数字,显示,如胶水比例 是100:5 涂胶量1克 出胶速度2克/秒 直接输入数字A胶“100”B胶“5”,涂胶量“1”克,出胶速度“2”克便可,改变后机器新设置数据出胶。
u 精密计量泵精确控制胶水比例与出胶量,精度2%,出胶速度可调,可用于有填料的胶水。步进电机控制出胶量。混合比例从1:1到10:10可调,采用动态混合,混合均匀,充分搅拌
u 独有的控制系统,不受气压因素影响,避免出胶不均、拉丝、气泡等现象,具有防固化功能,有效防止胶水在混合管中固化。
u AB出胶阀头配电机转动混合出胶、使AB两个胶充分混合均匀,具有回吸功能、不会滴胶、拉丝。
u 具有间休/点动/定量 三种工作模式。具有间体、点动、定量、三种工作模式,A胶、B胶 可以单独控制出胶,点动:按开关出胶,松开停止,定量:按一下开关,开始出胶当到达设定重量时自动停止出胶,间休:用于间隔出胶,可做为自动出胶(不用每次按启动)、或管路防堵、管路回流。
u 可行走点、直线、多段线、圆弧、圆、不规则曲线等,可人工示教编程也可以导入CAD图形 。
四、配置清单:
序号 | 部品名 | 品牌 | 规格 | 数量 |
1 | A胶桶 | 展荣 | 304材料30公斤、液位报警功能 | 1套 |
2 | B胶桶 | 展荣 | 304材料 5公斤、液位报警功能 | 1套 |
3 | 清洗桶 | 展荣 | 304材料 3公斤带液位显示功能 | 1套 |
4 | A泵 | 展荣 | 精密计量泵 | 1个 |
5 | B泵 | 展荣 | 精密计量泵 | 1个 |
6 | AB出胶阀头 | 展荣 | 带电机回吸式 | 1套 |
7 | 混胶管 | 展荣 | 动态(内芯转动) | 10支 |
8 | A泵电机 | 国产优质 | 步进电机 | 1个 |
9 | B泵电机 | 国产优质 | 步进电机 | 1个 |
11 | PLC | 信捷 | XC系列 | 1套 |
12 | 触摸屏 | 威纶 | 7寸 | 1套 |
13 | 操作系统 | 国产 | 数控多轴系统 | 1套 |
13 | 缺料感应器 | 制定 | A桶 B桶各1个 | 2个 |
15 | 电气部品 | 国产 | 1套 | |
16 | 气动元件 | 国产 | 1套 | |
17 | 机架 | 展荣 | 含机械臂 | 1套 |
五、技术参数:
规格型号 | SZAB-06S | SZAB-06M | SZAB-06L |
机器尺寸 | 1350╳1200╳1450mm | 2000*2400*1450mm | 2200*3100*1550mm |
打胶范围 | 600*600*100mm | 900*1500*200mm | 1200*2200*200mm |
传动部分 | 丝杆+步进电机 | 齿轮+齿条+步进电机 | 齿轮+齿条+步进电机 |
移动速度 | 1-250mm、精0.05mm | 1-250mm、精度0.1mm | 1-250mm、精0.1mm |
启动方式 | 脚踏开关/手动按钮 | 脚踏开关/手动按钮 | 脚踏开关/手动按钮 |
配胶比例 | 1:1 -10:1可调 | 1:1 -10:1可调 | 1:1 -10:1可调 |
配比精度 | ±2% | ±2% | ±2% |
控制系统 | 数控系统+工业电脑(PLC)+人机界面 | 数控系统+工业电脑(PLC)+人机界面 | 数控系统+工业电脑(PLC)+人机界面 |
计量方式 | 步进电机+计量泵 | 步进电机+计量泵 | 步进电机+计量泵 |
吐胶速度 | 0.1-2克/秒可调 | 0.3-5克/秒可调 | 0.3-5克/秒可调 |
胶条宽度 | 3~12mm | 8~25mm | 8~25mm |
胶条成型 | 成型30分钟,完全定型24小时 | 成型30分钟,完全定型24小时 | 成型30分钟,完全定型24小时 |
混合方式 | 电动搅拌动态混合 | 电动搅拌动态混合 | 电动搅拌动态混合 |
供胶泵 | 高精度计量泵 | 高精度计量泵 | 高精度计量泵 |
储料桶 | A桶30公斤B桶5公斤 | A桶30公斤B桶5公斤 | A桶30公斤B桶5公斤 |
清洗桶 | 3升 | 3升 | 3升 |
电动搅拌 | 有 | 有 | 有 |
功率 | 1.5KW | 2KW | 2KW |
工作电源 | AC220V 50-60HZ | AC220V 50-60HZ | AC220V 50-60HZ |
工作气源 | 0.4-0.8Mpa | 0.4-0.8Mpa | 0.4-0.8Mpa |
重量 | 约300KG | 约500KG | 约800KG |
七、清洗方法:
为防止胶堵塞,每天下班时或长时间不用时, 须清洗出胶头;
方法2:在线清洗不用取下混胶管,清洗桶内加清洗液,转换三通阀门到清洗位置,按清洗按钮时清洗液流出充干净混胶管。
