品牌 : | 展荣 | 型号 : | ZAB-031 |
加工定制 : | 是 | 电源电压 : | 220V |
功率 : | 1000 | 空气源 : | 0.1-0.8 |
吐出时间调节 : | 0.01-99.99 | 吐出频率 : | 100 |
小吐出量 : | 1 |
一、设备结构及工作原理

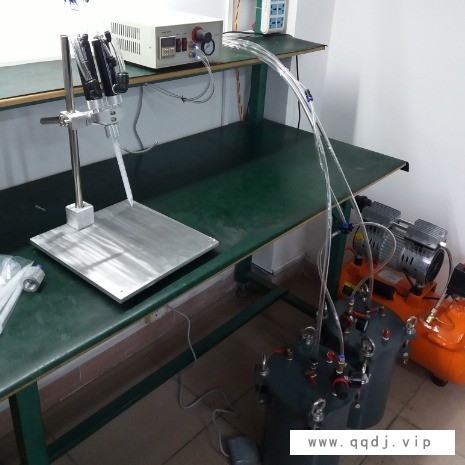

压力桶A/B分开装两种不同的胶或一种胶一种固化剂,压力桶外接压缩空气,桶内胶水受压力作用往出胶管出来到点胶阀处,由控制器来控制点胶阀的打开与关闭,打开时出胶,关闭出关闭,胶水出来后经混合管将两种胶水混合均匀再到打胶的产品上。
二、技术参数
a. 电源电压:220VAC/1A;
b. 气源压力:08kgf/cm2,建议工作气压4-5kgf/ cm2;
c. 时间控制范围:0.01s99h99m;
d. 混合比例1:11:5
e. 出胶量小流量型0.1-2CC/S,大流量型:0.5-6CC/S
f. 操作方式: 自 动、手动
三、安装及使用
设备出厂时为运输方便防止损坏,会装设备拆分打包,分别为以下几分部分:
1、 压力桶上会拆下进气管、出胶管、压力调节表、及球阀。
2、 控制器上会拆下出气管、脚踏开关。
桶盖上分别安装有:1安全阀、2出胶口、3排气阀、4压力调节阀。使用时图示安装好部件,松开桶盖上的螺母打开桶盖,将胶放入桶内,再盖上桶盖锁紧螺母,关闭“3排气阀”,“4压力调节阀”接入压缩空气,压力大小可以用“4压力调节阀”来调节。打开出胶阀门,将胶水沿出胶管出来。
注意:须要打开桶盖的时候,必须关闭进气,打开球阀排除空气后才能松开锁紧螺母。
关于清洗AB胶点胶机:一般很多客户选用双组份点胶机是用来点环氧树脂配固化剂,所以再次提醒每位客户:灌完胶后操作时间间隔长的话,务必及时清洗点胶阀,并且要清洗干净,否则的话,胶水固化把阀门堵住了,再下次使用时,就会出现点胶阀堵塞现象。一般胶水清洗点胶阀时可选用酒精等(具体根据胶水性质不同选用不同清洗剂)
AB胶点胶机适用范围:
双组分点胶机适用于黑胶、油漆、润滑油、焊锡膏、银浆、油墨、阻泥油SWT、红胶、硅胶、 UV胶、化学试济、环氧树脂、黄胶、散热膏、喇叭胶、防磨胶、螺丝胶、电解液、磁液、助焊剂、酒精、标记、漆、清水、硅胶
双液点胶机适合对象:
手机按键点胶、手机电池封装、笔记本电池封装、线圈点胶、PCB板绑定封胶、IC封胶、喇叭外圈点胶、PDA封胶、LCD封胶、IC封装、IC粘接、机壳粘接等电子产品加工、光学器件加工、机械密封等应用
环氧树脂点胶机,有机硅胶打胶机,聚胺脂灌封机,发泡胶点胶机,LED灯点胶机,皮带打胶机,红绿胶点胶机
