一、技术参数和裸机标备 | ||

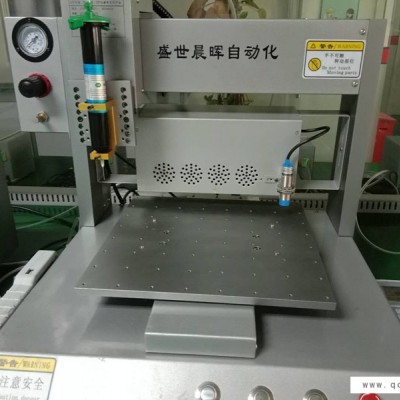

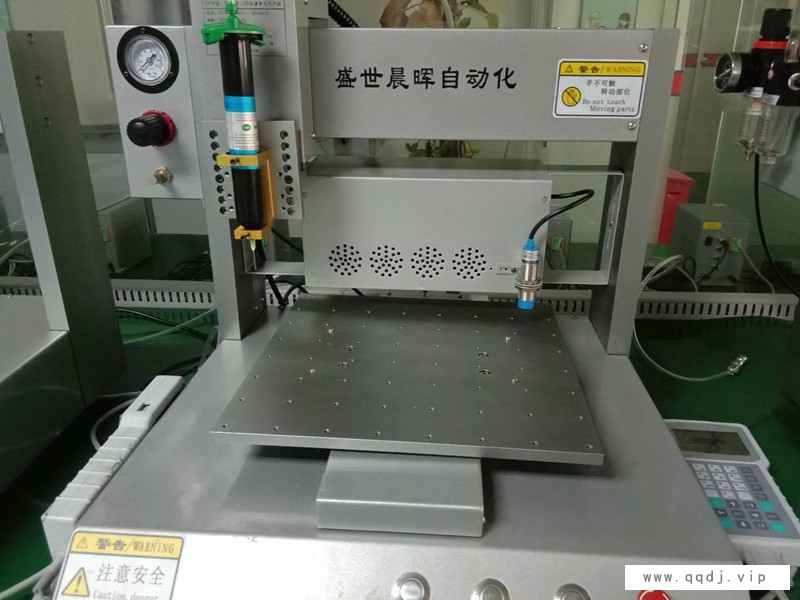

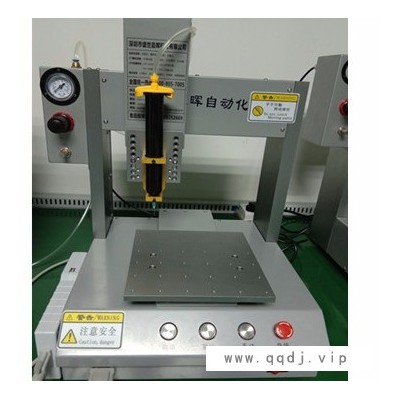

| 产品型号 | CH-331 | |
| 控制轴数 |
| |
|
运行范围 | X 轴 | 300mm |
| Y 轴 | 300mm | |
| Z 轴 | 100mm | |
| 重复精度： | 0.02mm/Axis | |
| 控制系统： | 标配为乐创系统（众为兴，全职系统可选） | |
| 传动方式： | 伺服同步带 | ||||
| 大的负载： | 平台大的负载 | 5kg,z | 轴大的负载 | 2kg | |
| 移动速度： | X，Y 轴 1-600/s ,Z 轴 1-300/s | ||||
| 直线导轨 | 台湾上银 | ||||
| 光电开光 | 德国贝加福 | ||||
| 气动元件 | 台湾亚德克 | ||||
| 马达系统： | 日本信浓步进电机 | ||||
| 电 | 源： | 台湾明纬电源 220v | |||
| Y 轴上的工作平台 | 标配为 190mm*150mm（300mm*300mm 可选） | ||||
| 机器外形尺寸 | L: 475mm, W :410mm, H :522.5mm | ||||
| 机器重量： | 约 40KG | ||||
| 二、工作特点： | |||||
| 1、具有画点、线、弧、圆，不规则曲线连续补间输入程序等功能及可三维点胶； | |||||
| 2、任意点,线,面,圆弧等不规则曲线连续点胶功能。 | |||||
| 3、速度、低噪音速度直流无刷电机使点胶好。 | |||||
| 4、静电消除器可以把静电消除在±100V 以内 | |||||
| 5、点胶力度自动补偿功能，使操作更加方便。 | |||||
| 6、XY 的区域阵列，平移旋转运算功能，反用料盘，适用不同工作的定位。 | |||||
| 7、支持三轴空间直线插补、三轴空间圆弧插补、椭圆弧插补 | |||||
| 8、支持电脑图形的导入功能，可导入 PLT 文件、TCF 文件和 G 代码文件 | |||||
