| 产品特性 : | 自动 | 加工定制 : | 是 |
| 品牌 : | 知途 | 型号 : | ZRX-2T |
| 电源电压 : | 380 | 主轴方向 : | 径向 |
| 适用线径 : | 16 | 步序记忆容量 : | 55 |
| 规格 : | 2t | 是否跨境货源 : | 否 |
RXK-2T自动排线绕线机
一、主要技术参数：
A、机器数据：
1、生产线名称：自动排线绕线机
2、型号：RXK-2T
B、加工数据：
1、线圈参数：
单根导线规格 -- --- 扁线： Max 5.6×16mm
漆包线： Φ1mm—Φ5.5mm
适用工件范围 ------外径1800mm
内径100mm
2、主机参数：
绕线机主轴中心高---------------------900mm
绕线机花盘直径-----------------------φ450mm
绕线机主轴距地面高--------------------1100mm
绕线机尾座调整范围--------------------100～1800mm
绕线机主轴转矩--------------------1800N.M
电动机额定功率------------------------7.5kw
转速范围------------------------------0～100r/min变频调速
绕线机承重------------------------2000Kg
二、技术规格书：
A、 机器组成：
1、绕线机主机； 一套
2、私服排线机构 一套
3. 放线架2工位 一套
4、电气控制系统； 一套
B、 设备详细说明
产品组成及结构特点

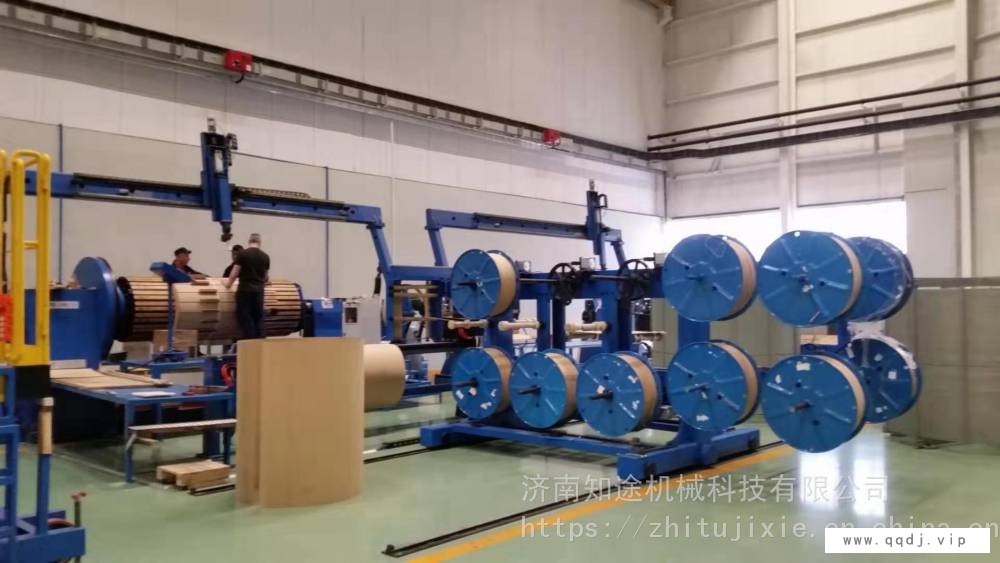

该设备有主机箱导轨、后尾座及自动排线装置、层绝缘供给装置、圆线、扁线涨力可调放线架、气动系统、PLC控制及伺服电机系统及触摸屏人机界面组成。
结构特点如下：
1、该绕线机机械传动部分设在床头箱内，传动部分装在床头箱的操作侧。主要有两级机械齿轮变速箱组成。
2、该绕线机采用机械档位调速与变频器来实现无级调速，启动平稳、 力矩恒定。根据线径及线包规格随意设定参数，绕制完成自动停车。
3、该机配有自动刹车装置，防止绕线停止时倒车。
4、按钮站集中控制，由脚踏开关或按键控制主轴的启停。
5、该设备具有自动化程度高、功能齐全、动力强劲等特点，为线圈绕制的轴向紧密度和幅向紧实度提供保证。
6、该机气动放线架具有左右被动滑动功能与回绕功能，可是多绕或绕错的导线回绕到线盘上。
