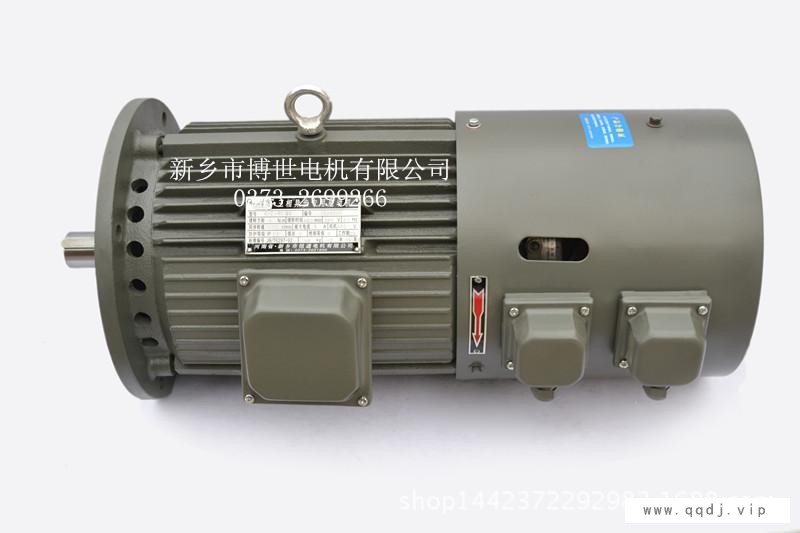

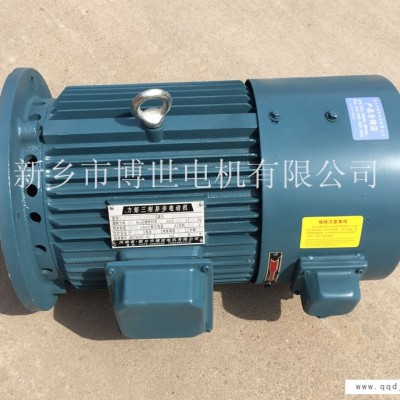

本公司生产的系列电缆卷筒**异步电动机是针对散料装卸机械中的门式起重机、平板运输机、堆取料机和港口机械中的起吊抓斗等由地面电缆馈电的移动吊装设备收放电缆工况使用的电缆卷筒**电动机。适用于需要往复行走,输送、收取并保持动力电缆适度张力的电缆卷筒的特殊场合,以及需长期堵转或低速转动并保持收卷物品适度张力状态的工况。本系列电机在收放工况具有优良的卷绕特性;运行稳定,IMB5安装形式能与常规减速机配套连接,使产品更具结构紧凑,便于卷筒安装等优点;电机温升低,使用寿命长。
本系列电机可选装制动器。制动器可使电缆卷筒上的电缆在断电时保持静止状态,避免滑脱散落造成电缆损伤引发安全事故。
卷筒电机工作原理
长期堵转力矩电机式电缆卷筒一、安装结构
KDO
系列长期堵转力矩电机式电缆卷筒由电缆卷盘、减速机、滑环集电箱、力矩电机和基座组成。可根据实际参数选择
1-2
台长期堵转力矩电机。
力矩电机为
Y
系列
B5
安装结构,与**减速机输入端直联,减速机输出轴一端与电缆卷盘通过键连接,另一端与集电箱中的电滑环连接,**减速机和集电环输电箱固定在基座上方。二、工作原理
1
、起重设备驶向地面电缆锚定点时,力矩电机通电工作,经减速机放大转矩后带动卷盘旋转收卷电缆。可以看出,长期堵转力矩电机具有较好的卷绕特性,随着卷绕直径的增大
,
力矩电机能自动降低转速,并增大输出转矩,从而保证收缆的线速度与大车运行速度同步,并保持收缆张力恒定。
2
、起重设备驶离地面电缆锚定点时,力矩电机的电动势方向不变,大车运行时拖拽电缆,使卷盘产生大于电机正向转矩的反向转矩,同步释放出电缆。
三、控制方式及特点
卷筒电机为长期堵力转电机,应接于设备总电源开关(或总接触器)的输出端,用户可根据卷缆旋向要求调整电机电源的接线相序,并保证冷却风机吹向力矩电机。
大车上电后,卷筒电机通电,卷盘工作,无论大车正转、反转还是停车,力矩电机始终通电且相序不变;大车断电后,电机断电,卷盘制动。
四、适用范围
适用于门式、桥式、门座式起重机、堵取料机、坝顶门机、集装箱岸桥、场桥、装卸船机、冶金机械、水工机械和矿山机械等大型轨行设备的移动供电和数据传输。
使用条件:
额定电压:三相交流308V 额定频率:50HZ
绝缘等级:F级 防护等级:IP21、IP44
冷却方式:IC416 工作方式:S9
环境温度:-15℃~+40℃ 海拔不超过1000m
型号:132-7/6品牌:博世特种电机
加工定制:是
额定转速:1000rpm
额定电压:380V
额定功率:7NmkW
产品认证:ISO9001-2000
产品类型:三相异步电动机
