是否有现货: | 否 | 认证: | CE/UL |
定子相数: | 三相 | 励磁方式: | 永磁式(PM) |
电源: | 直流 | 编码器类型: | 旋变, /增量编码器 |
型号: | Qb |

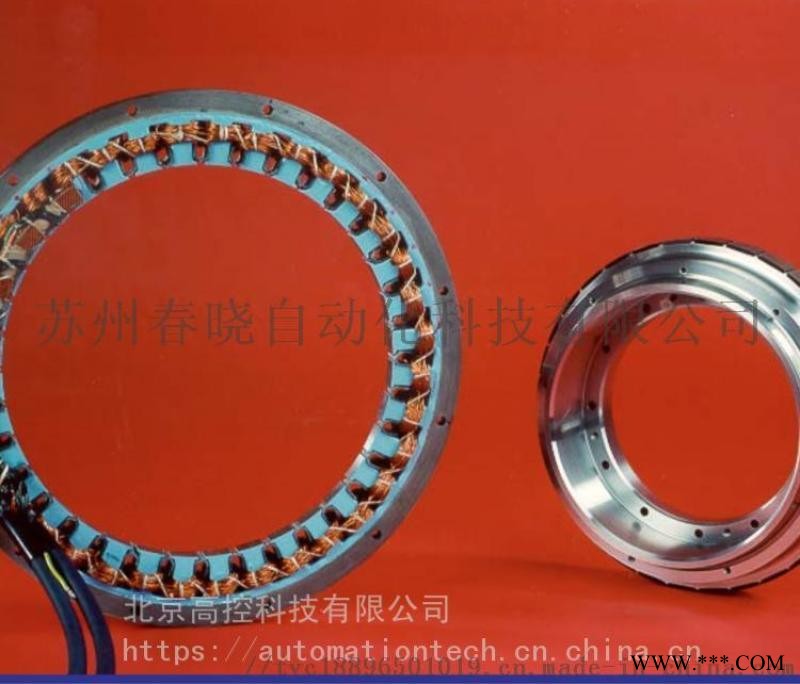

Allied Motion QB系列无框无刷伺服电机(可定制)
概述:
Allied Motion的QB系列无框无刷伺服电机是专为直接轴集成在机器应用场合设计的.
QB系列是无刷套件电机(转子和定子组),旨在以 低的成本提供高性能和伺服精度。 它们可以根据所需的具体规格轻松定制。 可根据要求提供QS版本,可在高速下提供 的效率。 量子伺服电机也可提供标准NEMA尺寸(17,23,34和56帧)来进行伺服应用。
QB系列针对高输出功率,高扭矩密度和低齿槽转矩进行了优化。 它们的高功率密度比允许在许多应用中使用较小尺寸的电机,从而节省空间和重量。
无框架QB系列的常见应用包括实验室自动化,机器人接头,万向节系统,动力轮驱动,半导体制造设备和特殊高速泵。
特点与优势
1)无框式无刷伺服电机设计用于直接集成到从动轴上
2)从0.069 Nm 到15.04 Nm 的连续失速扭矩
3)标准绕组电压额定值为24,40和130 V(QB056系列为40,130和300 V)
4)高强度钕铁硼磁体使扭矩产生 化
5)集成霍尔换向传感器
6)空载速度高达30,000+ RPM
选项和配件:
1)针对高速运行进行了优化的型号QS版本
2)定制卷绕设计,以适应特定的性能要求
3)定制转子通孔尺寸
4)热敏电阻或其他感
AlliedmotionQB无框高扭矩密度无刷伺服电机性能范围概述如下表
Series | frame Size | Rotor Length | Motor Voltage | Continuous Stall Torque | No-load Speed |
QB017 | 36 | 25-64 | 24, 40, 130 | 0.1 - 0.3 | 4864 - 30746 |
QB023 | 56 | 32-89 | 24, 40, 130 | 0.3 - 1.3 | 2152 - 10000 |
QB034 | 82 | 32-89 | 24, 40, 130 | 0.8 - 3.2 | 1116 - 7313 |
QB056 | 127 | 45-174 | 40, 130, 300 | 4.2 - 15 | 1939 - 5534 |
