是否有现货: | 是 | 认证: | ISO9000 |
品牌: | twirl | 加工定制: | 是 |
类别: | 行星齿轮减速机 | 齿轮类型: | 圆柱齿轮 |
布局形式: | 三环式 | 传动级数: | 多级 |
齿面硬度: | 硬齿面 | 安装形式: | 卧式 |
输入转速: | 6700RPM | 输出转速: | 1~1000 |
电机尺寸: | 32mm | 产量: | 100000 |

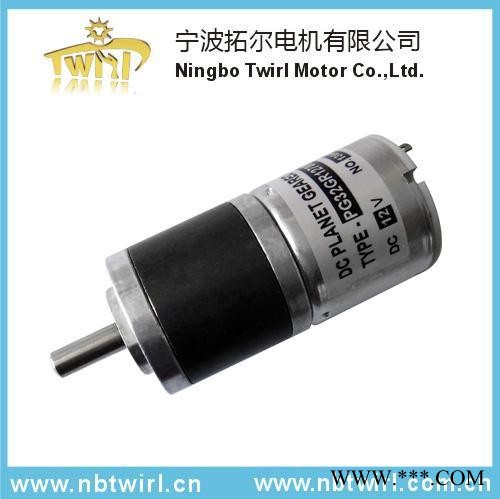

电机的命名方式:PG32GR127000-71.2K,马达参数如“马达清单”上GR12V7000,齿轮减速比参考“齿轮箱清单”上71.2标准 输出轴为Φ6.0mm,其他尺寸可根据客户要求制作 适用范围: 监控云台/云台、烘烤架、烤炉、清洗机、垃圾处理器、捆钞机、医疗食品、稳压器、游戏机、灌流泵、办公设备、家用电器。
“32mm行星减速电机”其他说明
齿轮箱清单/Gearbox data: | |||||
级数 Nmber of stages | 1stages reduction | 2stages reduction | 3stages reduction | 4stages reduction | 5stages reduction |
减速比 Reduction ratio | 3.3,4.6 | 11.2,15.5, 21.5 | 37.7,52.1,72,100 | 126,174,241,334,462 | 423,585,810,1120,1549,2142 |
齿轮箱长度 Gearbox length "L" mm | 20.7 | 26.4 | 32.2 | 38.0 | 43.8 |
最大额定力矩Max.Running torque | 5Kgf·cm | 10Kgf·cm | 25Kgf·cm | 25Kgf·cm | 25Kgf·cm |
损坏力矩 Max.gear breaking torque | 15Kgf·cm | 30Kgf·cm | 75Kgf·cm | 75Kgf·cm | 75Kgf·cm |
效率Gearing efficiency | 90% | 81% | 73% | 65% | 59% |
马达清单/Motor data: | |||||||||
马达型号 Motor name | 额定电压Rated Volt. V | 空载No load | 负载扭矩Load torque | 堵转扭矩Stall torque | |||||
Current | Speed | Current | Speed | Torque | Output power | Torque | Current | ||
mA | r/min | mA | r/min | gf | W | gf | mA | ||
GR124500 | 12 | ≤90 | 4500 | ≤220 | 3589 | 67.6 | 2.5 | 358 | 1500 |
GR127000 | 12 | ≤140 | 7000 | ≤700 | 5647 | 79.7 | 4.6 | 472 | 3030 |
GR244500 | 24 | ≤50 | 4500 | ≤160 | 3539 | 60 | 2.1 | 281 | 596 |
GR246700 | 24 | ≤70 | 6700 | ≤280 | 4500 | 78.4 | 4.23 | 381 | 1140 |
