是否有现货: | 是 | 认证: | ISO9000 |
品牌: | TWIRL | 材质: | 粉末冶金 |
适用范围: | 减速机 | 加工定制: | 是 |
齿轮箱类型: | 行星齿轮箱 | 标准编号: | PG36 |
传动比: | 1/51 | 是否进口: | 否 |
型号: | PG36-13.7K | 规格: | 36mm |
外形尺寸: | 36mm | 产量: | 100000 |
基本介绍

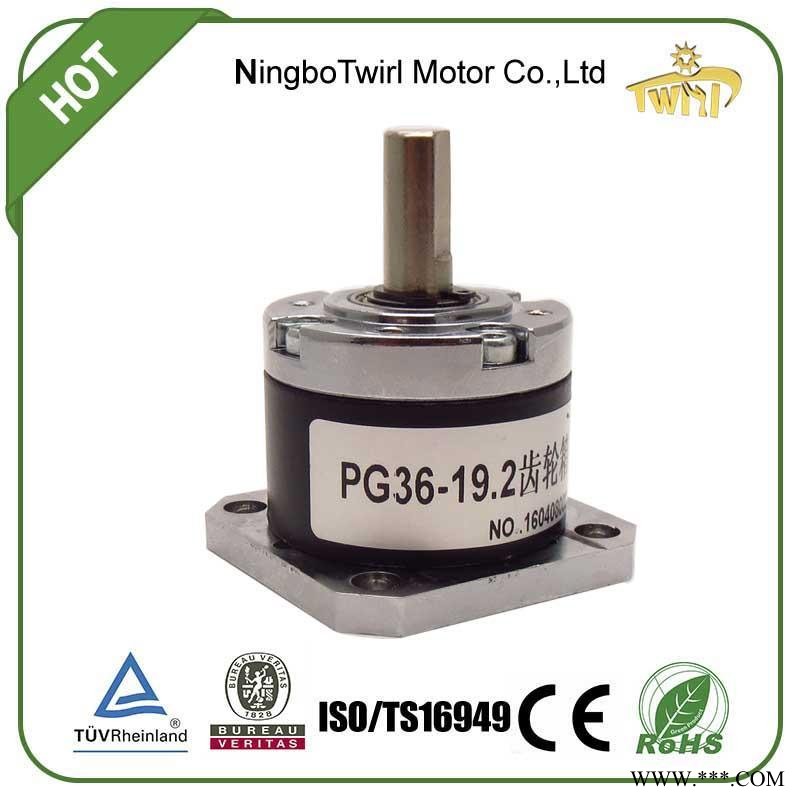

名称: 行星减速箱 品牌: TWIRL 货号: PG36 颜色: 黑色 齿轮箱直径:36mm 产品特点 输出轴直径为Φ8.0mm,长度可根据客户要求定制 齿轮箱配方形连接板,可搭配42方形步进电机 电机齿可选Φ3.17、Φ5,电机齿油我司提供 特点:背隙小,噪音低,可搭配42步进电机 实拍图 特写图 尺寸参考图 定制说明 我司接受定制产品,可根据客户要求定制法兰,输出轴,减速比等 采购须知 样品生产周期一般为7-10天;
批量生产周期一般为30-35天;
“36行星齿轮箱配42步进电机”其他说明
齿轮箱清单/Gearbox data: | |||||
级数Number of stages | 1stages reduction | 2stages reduction | 3stages reduction | 4stages reduction | 5stages reduction |
减速比 Reduction ratio | 3.7, 5.2 | 13.7, 19.2, 26.9 | 50.9, 71.2, 99.5, 139 | 188, 264, 369, 516, 721 | 699, 977, 1367, 1911, 2672, 3736 |
齿轮箱长度Gearbox length" L" mm | 25.1 | 32.3 | 38.5 | 44.7 | 50.9 |
最大额定力矩Max. Running torque | 10Kgf· cm | 20Kgf· cm | 50Kgf· cm | 50Kgf· cm | 50Kgf· cm |
损坏扭力Max. gear breaking torque | 30Kgf· cm | 60Kgf· cm | 150Kgf· cm | 150Kgf· cm | 150Kgf· cm |
效率Gearing efficiency | 90% | 81% | 73% | 65% | 59% |
