是否有现货: | 否 | 定子相数: | 三相 |
励磁方式: | 永磁式(PM) | 电源: | 直流 |
Alliedmotion MF无刷 大中空力矩电机

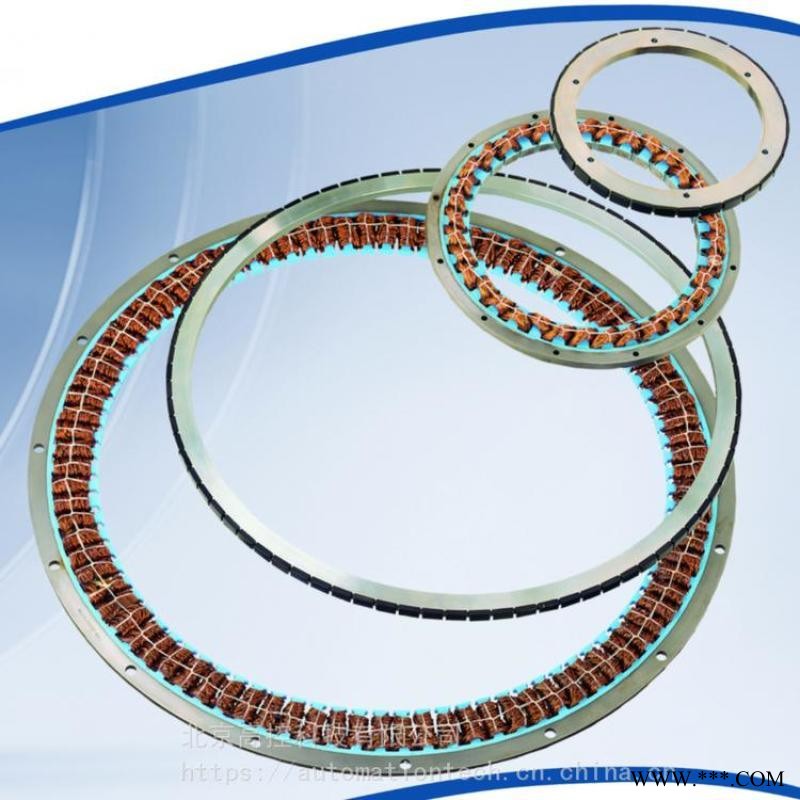

Alliedmotion的Megaflux MF力矩电机系列包括12个系列无框扭矩电机,定子的外直径范围从60毫米到792毫米。每款电机由一个匹配的转子和定子对组成。定子是由三相端子制成的。
更多产品信息请联系产品工程师
Megaflux系列无框无刷力矩电机是通过计算机设计和优化的,以保证的扭矩密度无刷力矩电机的可靠性。为了提高其在应用中的性能,我们尽量把齿轮转矩降到小。
MF力矩电机无框Megaflux电机是一种直径长度比的薄环形电机,主要目的是方便直接集成到机械装置中,有效地消除了由于联轴器和齿轮传动的反作用引起的扭转共振问题。
它们通常直接安装在驱动轴上,而它们的大开孔可以通过电机中心传递系统的电力电缆、流体管道或光束。
更多产品信息请联系产品工程师
*高转矩密度,无框无刷力矩电机
*12种定子直径,各有五个堆栈高度,意味着的可供选择的性能范围
*高达1875 Nm的高额定连续失速力矩
*三种缠绕设计:48、150和300 VDC规格
Alliedmotion MF力矩电机特性和优点:
1)12种标准尺寸,从60毫米到792毫米的定子外径
2)持续的失速力矩高达1875 Nm,覆盖范围非常广
3)计算机优化设计限度地提高了扭矩的密度和性能
4)超大、透明的钻孔,空气、水、真空管道、光束、电气/信号布线均可通过
5)三绕组电压设计分别为48、150和300 vdc
6)MF0060-MF0127系列标配霍尔传感器
Alliedmotion MF力矩电机可定制:
1)可定制绕组,以适应电压要求
2)薄层复合MFS版本,提高了要求高速应用的效率
3) 换向信号hall效应传感器阵列
4)特殊工程机械配置,以满足特定的应用需求
5)Application-matched无刷伺服驱动器
更多产品信息请联系产品工程师汤一成 1-8-5-0-1-5-0-7-6-0-5
Alliedmotion MF力矩电机型号:
型号 | Units | MF0060 | MF0076 | MF0095 | MF0127 | MF0150 | MF0210 |
连续失速扭矩 | Nm | 0.29 - 1.04 | 0.51 - 2.20 | 0.92 - 4.39 | 1.6 - 8.4 | 3.1 - 24.7 | 8.0 - 75.0 |
空载转速 | RPM | 2076 - 7098 | 1640 - 6447 | 1300 - 5436 | 939 - 5097 | 416 - 2500 | 338 - 1894 |
定子外径 | mm | 60.4 | 76 | 94.7 | 127 | 170 | 230 |
型号 | Units | MF0255 | MF0310 | MF0410 | MF0510 | MF0610 | MF0760 |
连续失速扭矩 | Nm | 9.7 - 102.9 | 17.3 - 181.3 | 68.6 - 380 | 110 - 684 | 172 - 1034 | 304 - 1875 |
空载转速 | RPM | 280 - 1591 | 100 - 1260 | 71 - 926 | 42 -771 | 25 - 595 | 17.1 - 422 |
定子外径 | mm | 275 | 330 | 430 | 535 | 640 | 792 |
系列 | Units | MFF-170010 | MFF-170025 | MFF-170050 |
连续失速扭矩 | Nm | 3.1 | 6.9 | 11 |
设计电压 | VDC | 48, 150, or 300 | ||
空载转速 | RPM | 1530 – 1850 | 1460 – 1830 | 1030 – 1480 |
转动惯量 | kg-m2 | 1.11E-03 | 2.47E-03 | 4.58E-03 |
定子外径 | mm | 170 | ||
转子内径 | mm | 74 | ||
