定子相数: | 三相 | 励磁方式: | 永磁式(PM) |
电源: | 直流 | 型号: | Tbm |

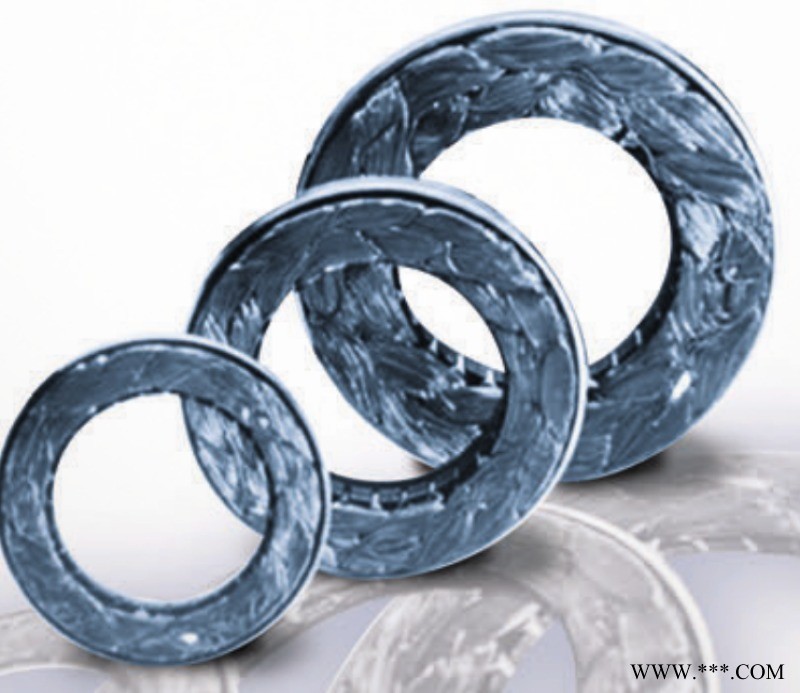

Kollmorgen TBM(S)无框力矩电机是新型直驱力矩电机,专为需求体积小巧紧凑、轻重
量、低惯量,但高功率的电机应用而设计。
典型应用包括:机器人关节、传感器平衡架、 推进和导航系
统,以及其他许多的应用。
TBM(S)产品特点
3种框架尺寸,范围从60毫米(2.36英寸)到129毫米(5.08英寸)
每个框架为有3个叠片段长度可选
每个框架有2个标准绕组选件
锁存型霍尔效应(预校准/出厂预装)
低齿槽设计
高防腐蚀不锈钢转子
符合RoHS规范
绑线式转子
激光打标电枢
对于非标需求,科尔摩根提供多样的标准选件和配置。
TBM系列:
TBM(S) 60系列电机
电机引线:
#18 AWG,TEFLON涂层,符合MIL-W-22759/11
3条引线-每条 长度152.4mm (6 inch)
1-红色、1-白色、1-黑色
传感器引线:
#26 AWG,类型“ET”,TEFLON涂层,符合MIL-W-16878
5条引线-每条 长度152.4mm (6 inch)
1-蓝色、1-棕色、1-绿色、1-橙色、1-黄色
型号 "A" mm [inch] "B" mm [inch]
TBM(S)-6013 12.70 [0.500] 16.76 [0.660]
TBM(S)-6025 25.40 [1.000] 29.46 [1.160]
TBM(S)-6051 50.80 [2.000] 54.86 [2.160]
TBM(S) 76系列电机
电机引线:
#18 AWG,TEFLON涂层,符合MIL-W-22759/11
3条引线-每条 长度152.4mm (6 inch)
1-红色、1-白色和1-黑色
传感器引线:
#26 AWG,类型“ET”,TEFLON涂层,符合MIL-W-16878
5条引线-每条 长度152.4mm (6 inch)
1-蓝色、1-棕色、1-绿色、1-橙色和1-黄色
型号 "A" mm [inch] "B" mm [inch]
TBM(S)-7615 15.24 [0.600] 19.30 [0.760]
TBM(S)-7631 30.73 [1.210] 38.40 [1.370]
TBM(S)-7646 46.23 [1.820] 50.29 [1.980]
TBM(S) 129系列电机
电机引线:
#18 AWG,TEFLON涂层,符合MIL-W-22759/11
3条引线-每条 长度152.4mm (6 inch)
1-红色、1-白色和1-黑色
传感器引线:
#26 AWG,类型“ET”,TEFLON涂层,符合MIL-W-16878
5条引线-每条 长度152.4mm (6 inch)
1-蓝色、1-棕色、1-绿色、1-橙色和1-黄色
型号"A" mm [inch] "B" mm [inch]
TBM(S)-12913 13.33 [0.525] 17.40 [0.685]
TBM(S)-12941 41.28 [1.625] 45.35 [1.785]
TBM(S)-12955 54.61 [2.150] 58.67 [2.310
可用的TBM(S)定制选项
速度/转矩变化 通常提供的功能
绕组规格 #00 – #48 AWG (包括引线变化)
叠片段长度 取决于框尺寸
安装功能
转子轮毂几何形状 圆型、空心、带法兰、键槽、平台
通孔从5毫米(0.20英寸)到公布的值(参见外 形图)
安装 螺栓孔直径和圆周样式(客户 )
引线长度 152 mm (6.00 in) (基本型号)
150 mm (5.90 in)至1200 mm (47.0 in) (客户 )
引线颜色 红色/白色/黑色(基本型号)
其他颜色由客户
热传感器 KTY或PTC型设备(仅内置到电机插槽中)
供应型号:
TBM-6013-A00 TBM-6013-B00
TBM-6025-A00 TBM-6025-B00
TBM-6051-A00 TBM-6051-B00
TBM-7615-A00 TBM-7615-B00
TBM-7631-A00 TBM-7631-B00
TBM-7646-A00 TBM-7646-B00
TBM-12913-A00 TBM-12913-B00
TBM-12941-A00 TBM-12941-B00
TBM-12955-A00 TBM-12955-B00
TBMS-6013-A00 TBMS-6013-B00
TBMS-6025-A00 TBMS-6025-B00
TBMS-6051-A00 TBMS-6051-B00
TBMS-7615-A00 TBMS-7615-B00
TBMS-7631-A00 TBMS-7631-B00
TBMS-7646-A00 TBMS-7646-B00
TBMS-12913-A00 TBMS-12913-B00
TBMS-12941-A00 TBMS-12941-B00
TBMS-12955-A00 TBMS-12955-B00
