PSL691US技术说明合肥国电南自PSL691U线路保护测控装置报价_供应PSL691U线路保护测控装置适用范围35kV 及以下电压等级的线路,当任一相电流大于定值,经延时,装置发告警信号。品牌国电南自功能配置:三段式过流保护(可经复合电压启动,可带方向) / 三段式零序过流保护(可带方向) / 过负荷保护 / 重合闸 / 检同期手合 / 合闸加速保护 / 低周减载 / 低压减载 / 小电流接地选线 / 测量。
PSL691US技术说明合肥国电南自PSL691U线路保护测控装置报价_供应
国电南自PSM692U绥化国电南自PSL691U订货参数表三门峡国电南自PSL691U线路保护徐州PSM695U型号参数国电南自PS 640UX系列保护装置643ux
PSL641UX线路保护测控装置程序在线升级使用上位机应用软件 UpdateTool,借助装置的以太网通信口实现装置程序的在线升级。方法快捷,简化了程序升级的过程。但此功能一般仅供本公司专业人员使用。
国电南自psc641ux洛阳国电南自PSL691U线路保护测控装置销售台北PSL691U线路保护测控装置通辽PST691U咨询_国电南自PS 640UX系列保护装置643ux
三段式过流保护(可经复合电压启动,可带方向)
三段式零序过流保护(可带方向)
过负荷告警
重合闸
检同期手合
合闸加速保护
低周减载
低压减载
小电流接地选线
I,U,P,Q,Cosφ,有功电度,无功电度,14 路开关量采集
GPS 对时(分脉冲,秒脉冲或 IRIG-B 方式)
2.3过负荷告警
当任一相电流大于定值,经延时,装置发告警信号。
2.4重合闸
当重合闸功能投入、开关在合位 15 秒、弹簧未储能接点断开三个条件都满足时,重合闸充电完成(即重合闸准备好,可以进行重合)。重合闸充电完成后运行灯闪烁,如果重合闸未准备好,运行灯将长亮, 不会闪烁。
重合闸充电完成后,一旦保护跳闸或开关偷跳,经过重合闸延时,重合闸启动。 重合闸启动后,根据投退选择检无压、检同期或不检。
a)检同期重合闸条件: | ∠Ux -∠Uab - ∠φ | ≤ 检同期合闸角注:∠Ux 为线路电压角度;
∠Uab 为母线电压 Uab 角度;
∠φ为正常情况下,由于不同相或系统接线造成 Ux 超前 Uab 的角度。
b)检无压重合闸条件:Ux ≤ 检无压定值
如果 Ux 大于检无压定值,则自动转为检同期重合闸。
c)不检重合闸:不判别 Ux 的幅值或相角,直接合闸。
重合闸启动后 10S 内若不能完成重合闸,则自动结束本次重合闸。
当手动跳闸,遥控跳闸,过负荷,低周减载或低压减载动作时,装置自动闭锁重合闸功能。
PSL691US技术说明合肥国电南自PSL691U线路保护测控装置报价_供应
国电南自PSV693U克孜勒苏国电南自PSL691U线路保护销售鞍山国电南自PSL691U线路保护十堰pst648ux适用范围国电南自PS 640UX系列保护装置643ux

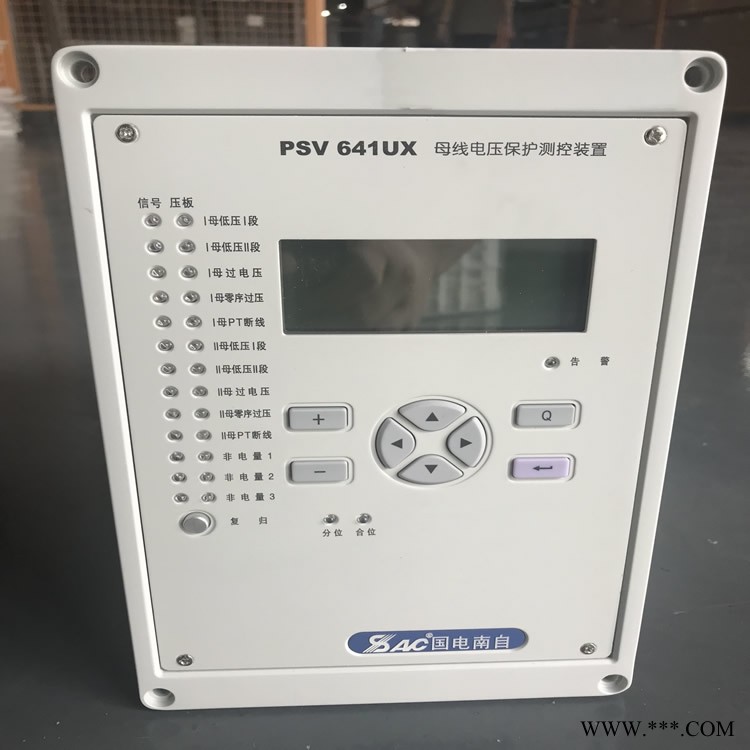

国电南自PSV641UX母线电压保护测控装置装置采用以太网通信接入自动化系统时,使用 B 类 IP 地址,网络号为 172.20,主机号占 2 字节。主机号必须在全站统一分配管理,作为识别子站和主站的标识。后两字节中(00.XX)、(01.XX、(255.XX)、(XX.00)、(XX.255)的地址组合作为保留地址,不得使用。当使用路由连接多个 IP 网络时,主网(172.20 以及 172.21)以外的网络也应该使用 B 类网络地址,并须注意主机号不能重复,建议优先使用 172.22、172.23 等网络号。
