国电南自PST691UF技术说明三沙国电南自PSL691US装置背板端子图PSL691U线路保护测控装置适用范围35kV 及以下电压等级的线路，当任一相电流大于定值，经延时，装置发告警信号。品牌国电南自功能配置：三段式过流保护(可经复合电压启动,可带方向) / 三段式零序过流保护(可带方向) / 过负荷保护 / 重合闸 / 检同期手合 / 合闸加速保护 / 低周减载 / 低压减载 / 小电流接地选线 / 测量。

国电南自PST691UF技术说明三沙国电南自PSL691US装置背板端子图

国电南自PSC691U宁夏回族自治国电南自PSL691U线路保护电量保护塔城PSL691U凉山psl641ux装置背板端子图国电南自PS 640UX系列保护装置643ux

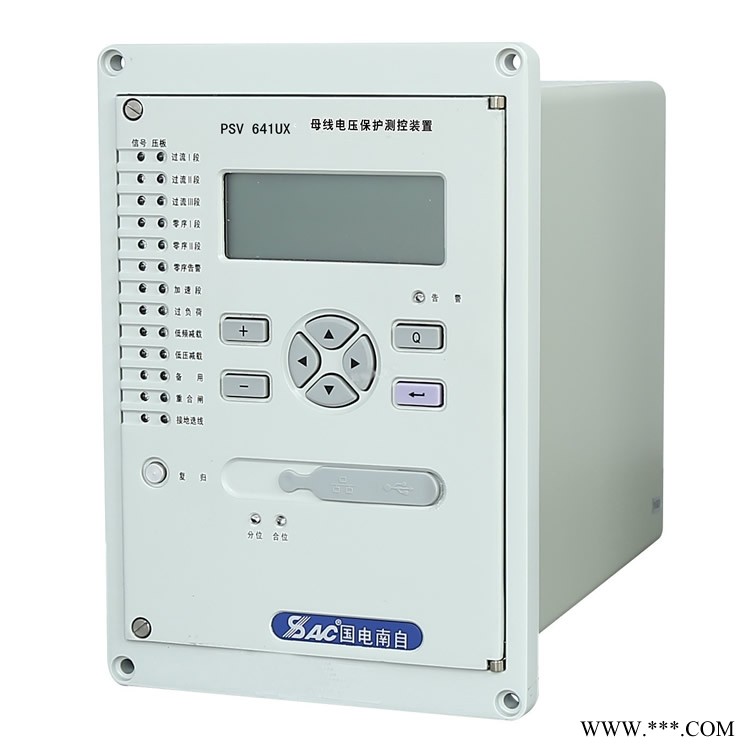

PST641UX变压器差动保护测控装置模件上的显示窗口采用五行，每行十二个汉字的液晶显示器，人机界面清晰易懂。液晶显示正常在 5 分钟内无键盘操作时，背光能够自动熄灭。面板上配置的 PS 系列保护装置通用的键盘操作方式，使得人机对话操作方便、简单。同时，考虑到低压保护运行的特点，在本模件上还配置了丰富的灯光指示信息，使本装置的运行信息更为直观。

国电南自PSM694U荆州PSL691U线路保护测控装置销售拉萨PSL691U海南PST691UF销售国电南自PS 640UX系列保护装置643ux

三段式过流保护（可经复合电压启动，可带方向）

三段式零序过流保护（可带方向）

过负荷告警

重合闸

检同期手合

合闸加速保护

低周减载

低压减载

小电流接地选线

I，U，P，Q，Cosφ，有功电度，无功电度，14 路开关量采集

GPS 对时（分脉冲，秒脉冲或 IRIG-B 方式）

2.3过负荷告警
当任一相电流大于定值，经延时，装置发告警信号。
2.4重合闸
当重合闸功能投入、开关在合位 15 秒、弹簧未储能接点断开三个条件都满足时，重合闸充电完成（即重合闸准备好，可以进行重合）。重合闸充电完成后运行灯闪烁，如果重合闸未准备好，运行灯将长亮，   不会闪烁。
重合闸充电完成后，一旦保护跳闸或开关偷跳，经过重合闸延时，重合闸启动。  重合闸启动后，根据投退选择检无压、检同期或不检。
a)检同期重合闸条件： | ∠Ux －∠Uab － ∠φ | ≤ 检同期合闸角注：∠Ux 为线路电压角度；
∠Uab 为母线电压 Uab 角度；
∠φ为正常情况下，由于不同相或系统接线造成 Ux 超前 Uab 的角度。
b)检无压重合闸条件：Ux ≤ 检无压定值
如果 Ux 大于检无压定值，则自动转为检同期重合闸。
c)不检重合闸：不判别 Ux 的幅值或相角，直接合闸。
重合闸启动后 10S 内若不能完成重合闸，则自动结束本次重合闸。
当手动跳闸，遥控跳闸，过负荷，低周减载或低压减载动作时，装置自动闭锁重合闸功能。

国电南自PST691UF技术说明三沙国电南自PSL691US装置背板端子图

国电南自PSL691US山西国电南自PSL691U线路保护测控功能临汾PSL691U张家界PSL691US各地直邮国电南自PS 640UX系列保护装置643ux

自动化系统接入装置提供单以太网或双以太网通信方式接入各种自动化系统。通过装置外部配件——远方/就地切换把手，可改变装置开关量输入端子 X2:3 的二进制状态。相应地，装置分别进入“远方”（高电平）和“就地”（零电平）两种运行模式。装置运行于“远方”模式下， 主站系统通过装置可遥控断路器、投退装置软压板及修改定值。此时这些功能的装置侧当地操作均被闭锁。装置运行于“就地”模式下，通过装置键盘可就地投退软压板及修改定值。远方/就地切换把手同时接通断路器就地操作电源，实现装置侧断路器分合操作。此时主站相应功能的下行命令将被闭锁。
