新闻：国电南自PSV692U PT技术说明河源国电南自PSM694U接线说明国电南自PSV 692U PT并列装置功能本装置适用于主接线为单母分段接线方式的变电所，可作为分段电压互感器二次电压切换用。
额定直流电压： 220V 或 110V
直流回路功率消耗： 不大于 18W
信号回路接点载流容量： 5A
交流电压回路接点载流容量： 5A
PSV 692U PT并列装置适用范围：单母分段。

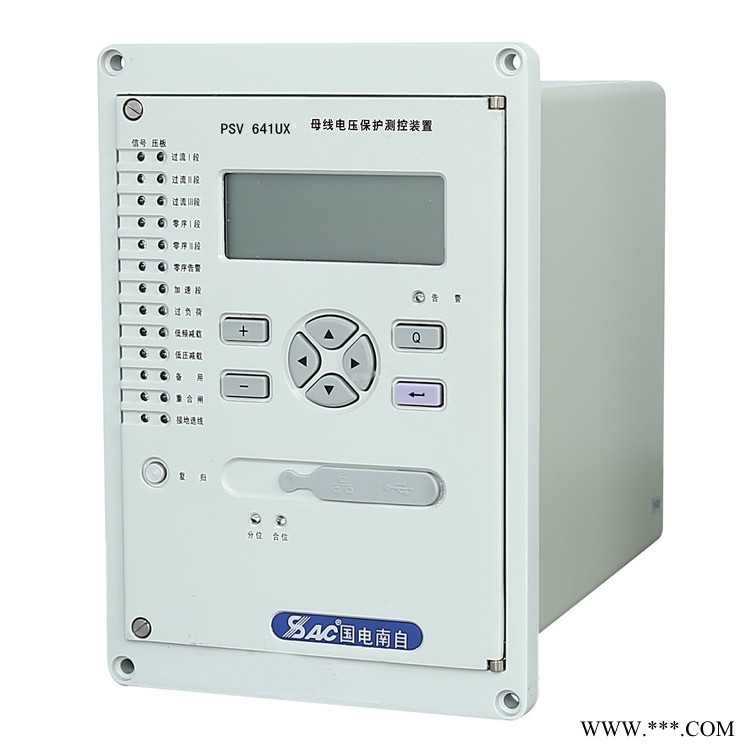

PSV641UX阿克苏国电南自PSV692U PT保护香港岛国电南自PSV692U PT保护测控装置德阳PSV692U PT测量监控
国电南自PST648UX电抗器保护测控装置出厂设置开入强制：强制保护程序的开入量输入状态；内部定值：保留；测量调校：对测量通道进行调校；保护调校：对保护通道进行调校；
新闻：国电南自PSV692U PT技术说明河源国电南自PSM694U接线说明
|
PST 693U 变压器保护测控装置 | 三段式复合电压过流保护 / 反时限过流保护 / 两段定时限负序过流保护 / 高压侧定时限零序过流保护 / 低压侧定时限零序过流保护 / 低压侧反时限零序过流保护 / 过负荷保护 / 过电压保护 / 低电压保护 / 非电量保护 / FC 闭锁 / 4-20mA 输出 / 测量 |
2000kVA 以下的厂用变，所用变，接地变 |
|
PSC 691U 电容器保护测控装置 | 电流速断保护 / 过流保护 / 过电压保护 / 低电压保护 / 零序过流保护 / 不平衡电流保护 / 不平衡电压保护 / 差电压保护 / 差电流保护 / 测量 |
并联电容器组 |
| PSR 691U 电抗器(电缆)差动保护装置 | c |
串联电抗器，电缆线路 |
| PSP 691U 备用电源自投装置 | 母联备自投 / 进线备自投 / 变压器备自投 / 厂用电源自投 |
备用电源自投 |
| PSV 691U PT 保护测控装置 |
二段式低电压保护 / 母线绝缘检测 / 测量 |
35kV 及以下 PT 柜 |
| PSV 692U PT 并列装置 |
PT 并列 |
单母分段 |
| PSV 693U PT 并列装置 |
PT 并列 / 二段式低电压保护 |
单母分段 |
| PSM 691U 电动机差动综合保护装置 |
差动保护 + 综合保护 + 测量 | 2000kW 及以上异步电动机 |
差动保护具有防止设备启动或区外故障时 TA 饱和导致差动保护误动的判据。
有效、可靠的 PT 断线判据，有效防止电机低电压元件误动作。
两个 100M 以太网通信接口，一个 RS485 通信接口，支持 IEC60870-5-103，Modbus 等规约。
9 条故障录波，每条录波包含 1.9 秒的采样点和幅值录波，采样点录波包含 14 路模拟量（间隔为 1mS），幅值录波包含 40 个模拟量幅值和 32 个开关量（间隔为 5mS）。2 条电动机启动录波（间隔为 100mS），启动前 1S，启动后 29S。录波采用标准 Comtrade 格式。
采用全图形化编程技术以及稳定、可靠的保护继电器库，提高程序的可靠性及正确性。
整机静态功耗低（约 6W），液晶模块采用新工艺，寿命大为提高。
2 原理说明
本装置主要由两个 PT 隔离刀闸辅助节点重动插件、一个交流电压并列插件和一个信号插件组成。使用本装置的接线如下图所示，PSV692U 的原理图见附图。图中 PTJ 为电压互感器隔离刀闸辅助节点重动继电器，GZJ 为母联开关隔离刀闸辅助节点重动继电器，BLJ 为交流电压并列继电器。其中母联隔离开关 1G、2G 分别启动两路 GZJ，其接点并串联后串入 BLJ 的启动回路 。 BLJ 由 母线电压并列开关 Q K接点、合闸位置继电器接点和两路分别由 1G、2G 启动的 GZJ 的接点串 联启动，其接点至 PT 二次交流电压并列。
