新闻:国电南自PSL691US技术说明沈阳PST691U参数可定制生产PSL691U线路保护测控装置适用范围35kV 及以下电压等级的线路,当任一相电流大于定值,经延时,装置发告警信号。品牌国电南自功能配置:三段式过流保护(可经复合电压启动,可带方向) / 三段式零序过流保护(可带方向) / 过负荷保护 / 重合闸 / 检同期手合 / 合闸加速保护 / 低周减载 / 低压减载 / 小电流接地选线 / 测量。
新闻:国电南自PSL691US技术说明沈阳PST691U参数可定制生产
国电南自PSR691U咸宁PSL691U保护批发 汕头国电南自PSL691U秦皇岛PSM691U订货参数表国电南自PS 640UX系列保护装置643ux

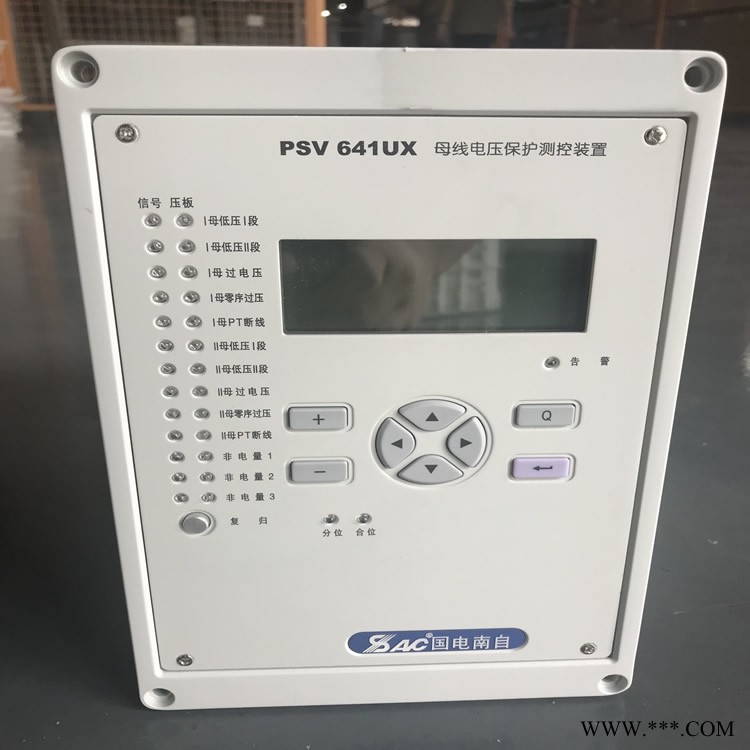

国电南自PSV641UX母线电压保护测控装置出厂设置开入强制:强制保护程序的开入量输入状态;内部定值:保留;测量调校:对测量通道进行调校;保护调校:对保护通道进行调校;
国电南自PSV692U杭州国电南自PSL691U线路保护测控装置技术咨询湖南PSL691U线路保护测控装置克拉玛依PST691UF供应国电南自PS 640UX系列保护装置643ux
三段式过流保护(可经复合电压启动,可带方向)
三段式零序过流保护(可带方向)
过负荷告警
重合闸
检同期手合
合闸加速保护
低周减载
低压减载
小电流接地选线
I,U,P,Q,Cosφ,有功电度,无功电度,14 路开关量采集
GPS 对时(分脉冲,秒脉冲或 IRIG-B 方式)
2.3过负荷告警
当任一相电流大于定值,经延时,装置发告警信号。
2.4重合闸
当重合闸功能投入、开关在合位 15 秒、弹簧未储能接点断开三个条件都满足时,重合闸充电完成(即重合闸准备好,可以进行重合)。重合闸充电完成后运行灯闪烁,如果重合闸未准备好,运行灯将长亮, 不会闪烁。
重合闸充电完成后,一旦保护跳闸或开关偷跳,经过重合闸延时,重合闸启动。 重合闸启动后,根据投退选择检无压、检同期或不检。
a)检同期重合闸条件: | ∠Ux -∠Uab - ∠φ | ≤ 检同期合闸角注:∠Ux 为线路电压角度;
∠Uab 为母线电压 Uab 角度;
∠φ为正常情况下,由于不同相或系统接线造成 Ux 超前 Uab 的角度。
b)检无压重合闸条件:Ux ≤ 检无压定值
如果 Ux 大于检无压定值,则自动转为检同期重合闸。
c)不检重合闸:不判别 Ux 的幅值或相角,直接合闸。
重合闸启动后 10S 内若不能完成重合闸,则自动结束本次重合闸。
当手动跳闸,遥控跳闸,过负荷,低周减载或低压减载动作时,装置自动闭锁重合闸功能。
新闻:国电南自PSL691US技术说明沈阳PST691U参数可定制生产
国电南自PSM694U大连PSL691U线路保护型号参数双鸭山国电南自PSL691U线路保护果洛PSM692U型号参数国电南自PS 640UX系列保护装置643ux
装置测试开出传动:各输出开关量手动控制输出或返回;交流测试:各模拟量通道的有效值和相角的实时显示。显示条目与输入监视菜单的有效值显示的条目相同。开入检查:开入量实时显示;灯光测试:测试面板上的压板灯,信号灯亮、灭。综自功能:用于与后台监控及远动主站信息对点使用。保护事件:逐条发送保护事件报文;遥信:逐条发送SOE 或开入量报文;告警事件:逐条发送装置异,保护告警或呼唤信息报文;遥控:逐条发送压板变位信息报文。保护压板:逐条发送压板变位信息报文。遥测:逐条发送测量量变位信息报文。
