新闻:国电南自PSL691US技术说明塔城PST642U接线方式说明PSL691U线路保护测控装置适用范围35kV 及以下电压等级的线路,当一次系统中性点不接地或经消弧线圈接地,可由本装置和主站共同完成小电流接地选线功能。当系统频率低于定值,经延时,装置跳闸。当任一相电流大于定值,经延时,装置发告警信号。品牌国电南自功能配置:三段式过流保护(可经复合电压启动,可带方向) / 三段式零序过流保护(可带方向) / 过负荷保护 / 重合闸 / 检同期手合 / 合闸加速保护 / 低周减载 / 低压减载 / 小电流接地选线 / 测量。
新闻:国电南自PSL691US技术说明塔城PST642U接线方式说明
国电南自PSM691U北海国电南自PSL691U线路保护保护批发长治PSL691U河池PSC691U装置背板端子图国电南自PS 640UX系列保护装置643ux
国电南自PSM642UX电动机保护测控装置模件上的显示窗口采用五行,每行十二个汉字的液晶显示器,人机界面清晰易懂。液晶显示正常在 5 分钟内无键盘操作时,背光能够自动熄灭。面板上配置的 PS 系列保护装置通用的键盘操作方式,使得人机对话操作方便、简单。同时,考虑到低压保护运行的特点,在本模件上还配置了丰富的灯光指示信息,使本装置的运行信息更为直观。
国电南自psl641ux大庆PSL691U供应台湾PSL691U线路保护测控装置桂林psc641ux485通讯国电南自PS 640UX系列保护装置643ux
装置型号 | 功能配置 | 适用范围 |
PSL 691U 线路保护测控装置 | 三段式过流保护(可经复合电压启动,可带方向) / 三段式零序过流保护(可带方向) / 过负荷保护 / 重合闸 / 检同期手合 / 合闸加速保护 / 低周减载 / 低压减载 / 小电流接地选线 / 测量 |
35kV 及以下电压等级的线路 |
PSL 691US 线路保护测控装置 | 三段式复合电压过流保护 / 零序过流保护 / 过负荷保护 / 后加速保护 / 4-20Ma 输出 / 测量 |
厂用电进线,母联开关 |
三段式过流保护(可经复合电压启动,可带方向)
三段式零序过流保护(可带方向)
过负荷告警
重合闸
检同期手合
合闸加速保护
低周减载
低压减载
小电流接地选线
I,U,P,Q,Cosφ,有功电度,无功电度,14 路开关量采集
GPS 对时(分脉冲,秒脉冲或 IRIG-B 方式)
2.8 低压减载
当三个线电压均低于定值,经延时,装置跳闸。
以下任一条件成立,将闭锁低压减载功能:
a) 任一个线电压<30V
b) ΔU/Δt >电压变化率闭锁定值,ΔU/Δt 为每秒任一线电压变化值。当线电压低于定值时,
电压变化率保持。当线电压大于定值时,电压变化率实时更新。
c) 三相电流均<0.1In
d) 开关在跳位
e) PT 断线
f) 负序电压大于 5V
2.9 小电流接地选线
当一次系统中性点不接地或经消弧线圈接地,可由本装置和主站共同完成小电流接地选线功能。
当系统发生单相接地故障时,本装置判断断路器处于合位且 3U 0 大于 10V,产生 3U 0 越限告警。主站检测到 3U 0 越限告警后,调取各装置内记录的 3U 0 、3I 0 采样,计算后给出接地点策略。
新闻:国电南自PSL691US技术说明塔城PST642U接线方式说明

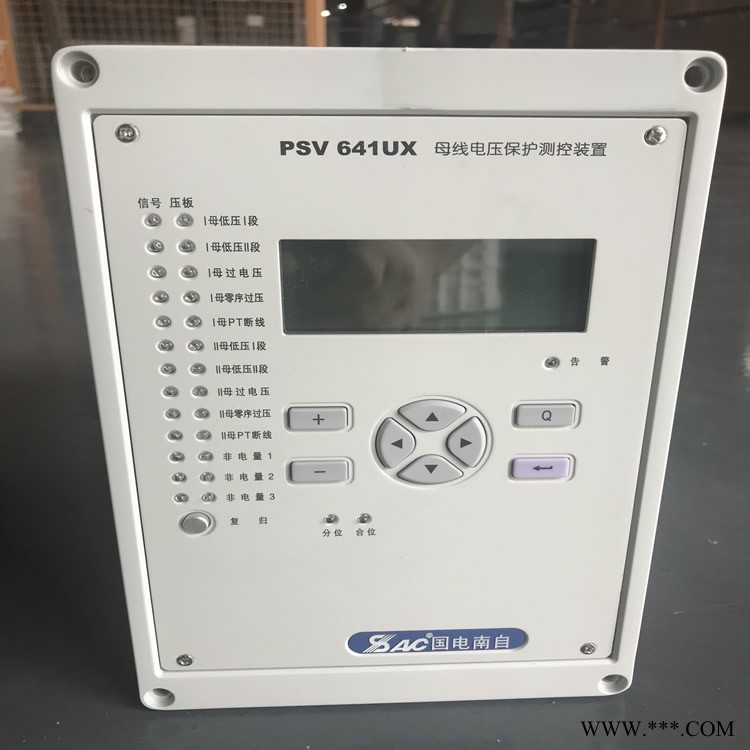

国电南自psv641ux伊犁国电南自PSL691U线路保护测控装置销售开封国电南自PSL691U线路保护韶关PSR691U测控功能国电南自PS 640UX系列保护装置643ux
国电南自PST645UX变压器保护测控装置主要特点1资源丰富、功能完善:高精度实时钟系统,支持 RS485 IRIG-B 方式 GPS 对时;灵活的组网方式及规约配置;能提供完善的保护、测量、控制功能。
