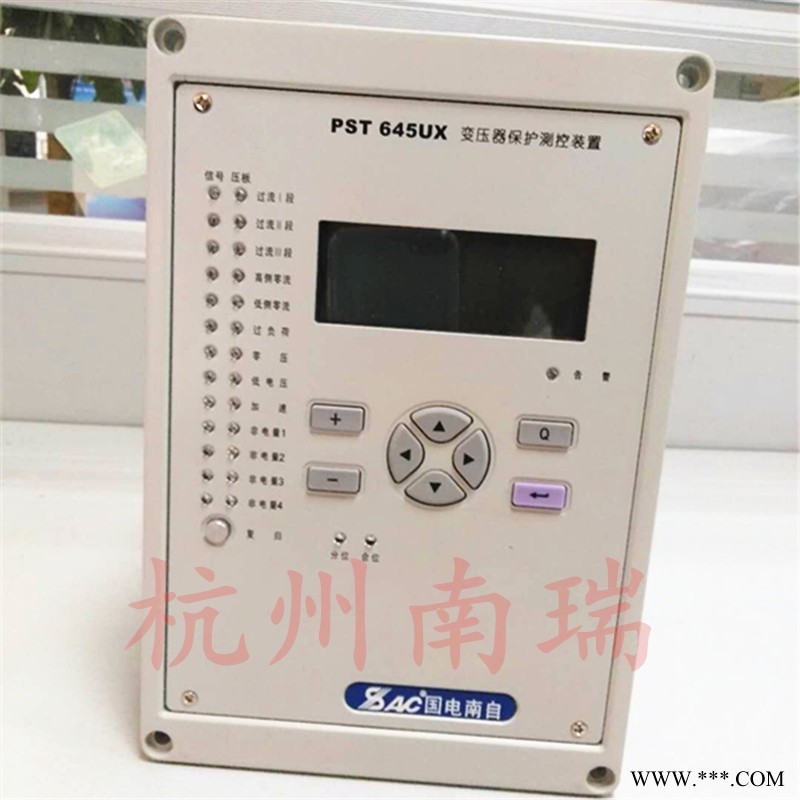

PST 645UX 变压器保护测控装置
1 概述
1.1 适用范围
PST 645UX 变压器保护测控装置适用于 35KV 及以下电压等级的非直接接地系统或小电阻接地中站
用变或接地变。既可组屏安装，也可就地安装。
1.2 保护功能配置
a) 三段复合电压闭锁过流保护（III 段可设置为反时限）
b) 高压侧三段零序过流保护（III 段告警/跳闸可选）
c) 低压侧三段零序过流保护（III 段可设置为反时限）
d) 过负荷（报警/跳闸可选）
e) 零序过压保护(告警/跳闸可选)
f) 低电压保护
g) 手合加速保护
h) 4 路非电量保护
2 保护功能及原理
2.1 相间过电流保护
装置在执行三段过流判别时，各段判别逻辑一致，其动作条件如下：
1) I ＞ Idn；Idn 为 n 段电流定值，I为相电流；
2) T ＞ Tdn ；Tdn 为 n 段延时定值。
其低压闭锁元件、负序电压闭锁元件由相应控制字投退。
2.1.1 低电压闭锁元件
低电压元件在三个线电压中的任意一个低于低电压定值时动作，开放被闭锁保护元件。利用此元件，
可以保证装置在电动机反馈等非故障情况下不出现误动作。
2.1.2 负序过电压闭锁元件
当负序大于负序过电压定值时，开放被闭锁保护元件。可以同低电压闭锁元件共同构成复合电压闭锁
元件，与过流元件构成复合电压过流保护。
2.1.3 相间电流反时限元件
反时限保护元件是动作时限与被保护线路中电流大小自然配合的保护元件，通过平移动作曲线，可以
非常方便地实现全线的配合。装置提供常见的三类反时限特性，即标准反时限、非常反时限、极端反时限，
反时限特性由整定值中相应的“反时限指数”整定。
装置的相间电流保护，可通过设置控制字的相关位选择定时限或反时限方式。当选择反时限方式后，
自动退出定时限过流Ⅲ段保护，相间电流Ⅲ段的功能压板为相间电流反时限功能投退压板。
2.2 过负荷元件
过负荷元件监视三相的电流，其动作条件为：
MAX (I)>Ifh，其中 Ifh 为过负荷电流定值。
可通过相应控制字设置为告警或跳闸。
2.3 零序过流保护
装置提供高低压侧各三段零序过流保护，其中高压侧零序Ⅲ段可通过控制字设置为告警，当高压
侧零序电流用作跳闸或告警时，零序电流可以由运行参数中的控制字一的 KG1.7 位选择零序电流由外部专
用的零序 CT 引入，或者由软件自产生成，装置默认为高压侧零序电流外接。
低压侧零序Ⅲ段保护可通过控制字设置为反时限保护，零序保护反时限特性同相间电流反时限元
件。
2.4 零序过压保护
在满足下列条件时，零序过电压元件动作：
1) 零序电压高于零序过压整定值；
2) 断路器在合位；
3) 延时时间到。
可通过相应控制字设置为告警或跳闸，当零序过压选择为告警时，装置采用自产 3U0 零序电压进行判
别。
2.5 低电压保护
当系统电压低于整定电压时，判定是否切除负荷。
低压元件的判据为：
1） 三个相间电压均低于低电压定值；
2） 三相电流均小于某一整定值。
3） 断路器在合位；
4） 延时时间到。
