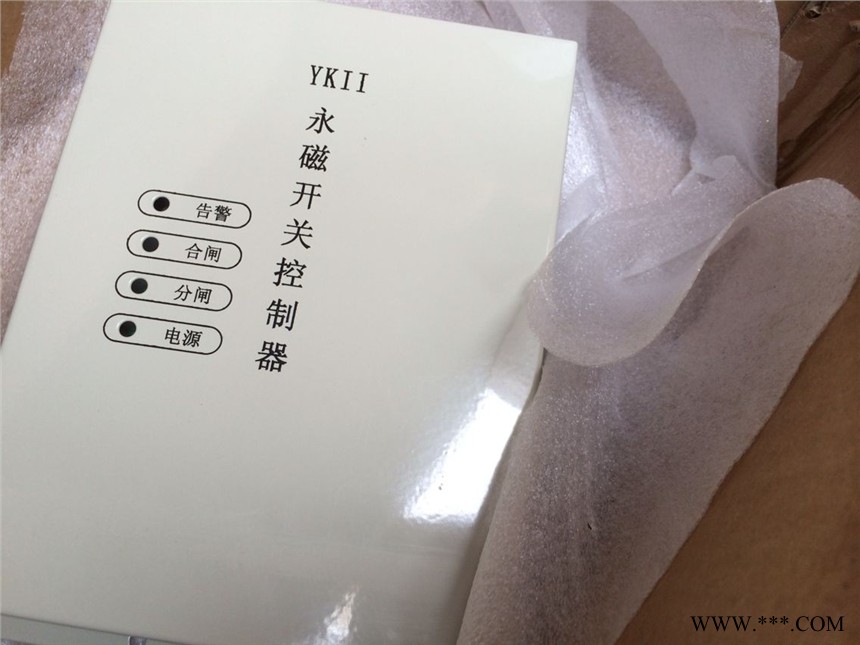

YKII型永磁开关控制器
控制器操作要点:
1.要接通并合上交流电源开关,或者接通户外PT电源并合上电源开关;
2.合上后备电源开关;
3.合上控制器工作电源开关;
4.在无交流电源的情况下,要按后备电源激活开关,使用后备电源,在断路器挂网后必须接通PT电源并合上所有开关. 点击*设置*键进入密码区,输入正确统一密码0005,按回车键就可进行所有数据设置. 控制器数值一般设置参考值: 注意:所有设置的数值不可均为0000
范围
1. 速断保护启动值: 20.00A 20.00A-30.00A
2. 速断保护延时: 00.00秒 00.00秒-99.99秒
3. 限时速断启动值: 10.00A 05.00A-20.00A
4. 限时速断延时: 00.20秒 00.00秒-99.99秒
5. 过流保护启动值: 05.00A 05.00A
6. 过流保护延时: 00.50秒 00.00秒-99.99
7. 后加速启动值: 06.50A 06.50A-20.00A
8. 后加速延时: 00.05秒 00.00秒-99.99秒
9. 一次重合闸延时: 001.0秒 000.3秒-99.99秒
10.二次重合闸延时: 012.0秒 008.0秒-99.99秒
11.三次重合闸延时: 012.0秒 010.0秒-99.99秒
