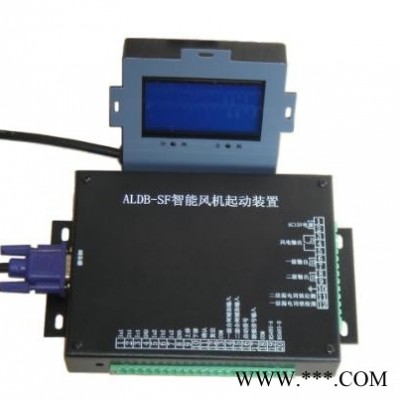

ALDB-SF 智能控制器用于隔爆型风机控制四回路双电源真空电磁起动器，适 用四回路双电源和双对旋式通风机控制。本智能保护器可以替代原有的JDB 系列模拟插件，用两个保护器就能实现原 来四个JDB 插件的功能，外壳主、备各有液晶屏，显示一级风机，二级风机状态。给隔爆外壳小型智能化打下良好基础。 本保护器的主要功能: 具有主(备)起动器手动起动一级风机，二级风机自动延时起动。当主(备) 起动器一级或二级风机出现故障时，备用(主)起动器自动起动(风机自动延时 起动);在此基础上增加了，可选择的自动点动程序，实现了对掘进工作面进行不间断供风的目的。 具有Ⅰ(Ⅱ)级漏电闭锁、过载延时，断相、三相不平衡、过欠压保护，Ⅰ (Ⅱ)级三相电流、额定电压指示，故障查询、通讯、密码保护等功能，是目前四回路双电源真空电磁起动器理想的控制装置。
功能特点及主要参数
1、功能特点 1.1 核心部分是微电脑，具有强大的数据采集和处理功能。。 1.3 能完成一级二级合、分闸控制，风电信号输出控制，过载、短路、漏电闭锁、 断相、三相不平衡、欠压、故障原因记忆查询、联网通讯等功能。 1.4 采用全中文显示，通过二至四个按钮，不必打开箱体大门就可实现全部操作， 其参数的设置和查询均用中文显示。 1.5 采用10 位A/D 采集信号，使测量精度显著提高。 1.6 故障记录功能:保存前100 次的故障记录以供查阅，能记录故障原因和故障发 生的日期和时间(月、日、时、分)，按后进先出的顺序排列，并自动编号，记满 www.docin.com 。 1.7 具有准确的日期，时钟功能，在液晶屏的低行显示有当前时钟:月、日、时、 分、秒，可通过按键调整。备有背光的液晶屏，在暗处特别醒目，使您一眼可见当前的工作状态。 1.8 具有RS485 通讯功能，能将2~100 台保护器联成网络.能向上级站传输实时 电网电压、负载电流、合分闸情况、状态报警及故障跳闸原因等;通过上位机可 实现远程控制包括参数整定、时间整定等。如果要传输信息实现开关某种远端操作功能，可根据用户要求而定制特殊通信协议。 1.9 密码保护功能，防止无关人员操作，密码功能可设打开和关闭。 2、主要参数 2.1 对风机负载侧出现的短路故障，进行定时速断保护。 2.2 漏电闭锁保护:在起动器合闸前能对供电线路的对地绝缘情况进行检测,当绝 缘电阻低于40kΩ +20%(1140V)、22kΩ +20%(660V)、7kΩ +20%(380V)时均能可靠地 实现漏电闭锁功能。 2.3 对进线电压不足额定值的70%时采取保护。欠压保护功能可选择打开或关闭。 2.4 对进线电压超过额定值的 115%时可以实现过压保护，过压保护功能可选择打 开或关闭。 2.5 相平衡保护:可对三相负载的三相进行断相及相不平衡保护。相平衡功能可选 择打开和关闭。 2.6 具备电流及电压、电阻值测量误差软件微调功能。
使用和操作
1、使用 本保护装置采用全中文汉字显示，共设 4 个按钮，包括:上移按钮、下移按 钮、确认按钮、复位按钮;用户不用打开箱门，就可以完成的参数的整定和查询 及试验。本机增加了“返回”菜单，亦可用2~4 键操作。 2、保护器工作过程当保护器接通 AC15V 工作电源后，保护器就开始检测漏电闭锁，在漏电闭锁 合格时情况下，如果启动信号(X1-16-X1-18)接通，一级风机开始延时启动，启动方式根据保护器设定有“正常”和“点动”两种方式(如果使用点动功能， 请将主(备)风机一级延时设为5 秒以上)，一级启动后等待一级合闸信号，辅助接点接通(X1-14-X1-18)后，保护器得到一级合闸信号，显示一级合闸。此时 自动检测二级漏电闭锁，如果漏电闭锁正常，自动延时输出二级合闸信号，二级合闸后，通过辅助接点给保护器二级合闸信号(X1-15-X1-18 接通)。二级合闸后延时输出风电信号，延时时间为保护器内部设定的时间;二级输出如果设置为关 闭，则二级风电没有输出，一级运行正常后风电照常延时输出。 X1-17-X1-18 为主备联锁，当 X1-17-X1-18 接通后，即使接通启动信号 (X1-16-X1-18)，一二级风机合闸信号也不能输出。在一二级风机合闸后，如果联锁信号接通，自动切断一二级风机输出。从而达到手动停止，自动倒台切换的 目的
