1，概述

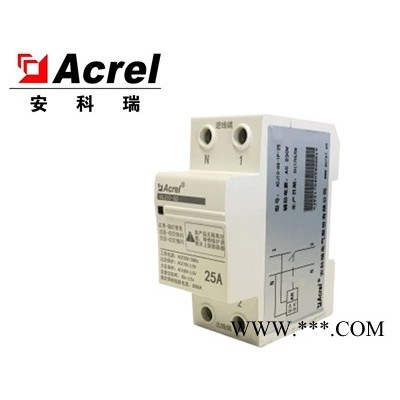

ASJ10-GQ 系列自复式过欠压保护器（以下简称 ASJ），适用于单相交流电压 230V 或三相电压 400V，频率 50Hz，
额定工作电流至 63A 及以下的用户或负载。由中性线故障引起的单相或三相线路过、欠电压时，保护器对用电设备
进行保护。
ASJ 系列产品集线路过电压、欠电压保护功能和线路正常电压自动延时复位功能。产品主要应用于住宅分户箱
进线或单相或三相用电设备配电线路的保护，产品体积小、精度高、结构紧凑、安装方便，是民用建筑领域中的安
全保护装置。
2，产品特点
2.1 辅助电源 AC230V（相电压）。
2.2 线路发生过电压、欠电压时切断线路，线路电压恢复正常经延时后自动复位接通线路，无需人工操作。
2.3 电压测量范围：AC50V-290V，频率 50Hz±5Hz，产品功耗不大于 3W。
2.4 冲击耐受电压：4kV。
2.5 工作状态通过保护器双色二极管指示，绿灯常亮-电压正常；红灯快闪-过压；红灯慢闪-欠压；红灯常亮-断相/故障。
2.6 继电器输出容量：能承受 120%壳架电流等级电流的过电流。
2.7 接线方式：上进下出方式。
2.8 电气寿命：10000 次。
2.9 产品安装在户箱主开关出线侧。
3，型号及说明
ASJ 型号说明如图 1 所示：
图 1 产品型号说明
表 1 产品选型说明
4，主要参数
表 2 技术参数
5，外形结构
6，安装方式
ASJ采用导轨安装，直接安装在35mmDIN导轨上，产品安装接线示意图如图所示：
螺丝尺寸：M6；额定扭矩：3.5Nm；极限扭矩：5.6Nm；铜线：1～30mm2的硬线/1～25mm2的软线（或箍线端子）。
7，操作说明
ASJ显示状态说明如下表所示：
8，应用范例
8.1 单相自复式过欠压保护器应用示例图
8.2 三相自复式过欠压保护器示例图
