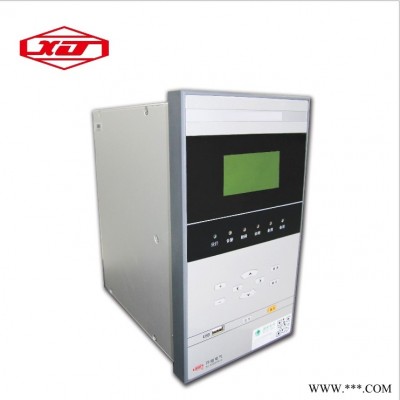

FCK-801C系列测控装置(以下简称装置)是适用于500kV及以下电压等级的间隔层测控单元,具有全范围高精度测量、高可靠性控制、完备的间隔层监视、间隔层逻辑闭锁等功能特点,支持IEC
61850和TCP103通讯协议。该系列装置按不同的应用环境提供对应的典型化配置模板,如下表:表1-1FCK-801C装置的典型化配置模板
序号|版本型号|应用环境
1|FCK-801C/R1/1|线路、母联、主变单侧测控,带刀闸闭锁,64路遥信。
2|FCK-801C/R1/2|线路、母联、主变单侧测控,带刀闸闭锁,48路遥信。
|3|FCK-801C/R1/3|主变本体测控或主变单侧带本体测控。
4|FCK-801C/R1/4主变各侧合一测控。
5|FCK-801C/R1/5|母线测控,64路遥信。|6|FCK-801C/R1/6|母线测控,48路遥信。
7|FCK-801C/R1/7线路、母联、主变单侧测控,不带刀闸闭锁;线变组测控。
8|FCK-801C/R1/8 |公用测控;站用变测控;发电机或辅助设备测控。
