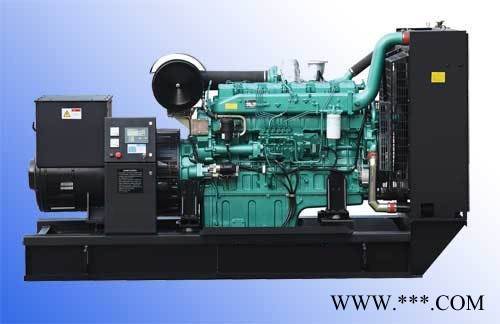

发电机组主要参数 |
机组型号 : FFDL-1600GF
输出功率 : 1600KW
额定电压 : 400/230V
输出电流 : 2880A
额定频率 : 50Hz
功率因素 : 0.8(滞后)
启动方式 : 24V直流电启动
调压方式 : AVR
机组尺寸 : 5600×2300×2550mm仅供参考
重 量 : 15000kg仅供参考
机组结构 : 机组采用一体式结构,底座选用高强度钢材料制
作,冷却风扇及电池充电机全部设有保护罩。
使用环境条件
海拔高度 : ≤1000m
环境温度 : -15℃~40℃
相对湿度 : ≤90%
生产标准 : GB/T2820、GB/T12786-1991
稳态电压调整率 : ≤+1%
稳态频率调整率 : ≤+1%
稳态电压波动率 : ≤+0.5%
稳态频率波动率 : ≤+0.5%
瞬态电压调整率 : -15%~+20%
瞬态频率调整率 : -15%~+20%
电压稳定时间 : ≤1S
频率稳定时间 : ≤3S
柴油机主要参数 |
柴油机厂家 : 广西玉柴机器股份有限公司
柴油机型号 : YC12VC2510-D31
输出功率 : 1850KW
柴油机转速 : 1500 rpm
柴油机型式 : V型12缸、四冲程、增压中冷
冷却系统 : 满足环温40℃水箱散热器,皮带驱动冷却风扇
调速系统 : 电子调速
启动方式 : 24V直流电启动
过滤系统 : 干式空滤、燃油过滤、机油过滤、冷却液过滤
缸径及行程 : 200*210mm
燃油消耗率 : ≤198.9g/kw.h
发电机主要参数 |
产品符合GB755,BS5000,VDE0530,NEMAMG1-22,IEC34-1,CSA22.2和AS1359标准
发电机品牌 : 上海龙港
发电机型号 : HDI.454E
材 质 : 100%纯铜线制造
励磁方式 : 无刷自励
额定功率 : 1600KW
额定电压 : 400/230V
额定频率 : 50HZ
额定电流 : 2880A
相数和接线 : 三相四线,Y型绕接
功率因素 : 0.8
绝缘等级 : H级
防护等级 : IP22
控制系统 |
功能简述
1) 显示: 显示三相电压、三相电流、发电机功率、频率、转速
2) 指示: 发电机组电源指示、供电指示、各类故障报警指示;
3) 状态选择: 自动/手动/测试自由转换;
4) 手动: 手动启动,手动合闸,分闸,停机;
5) 自动: 自动市电检测,自动启动,自动停机,自动切换;
6) 自动保护功能: 水高温、低油压、过电流、过负载等保护功能。
配套部件 |
序号 | 名称 | 规格 | 单位 | 数量 | 备注 | |
1 | 发电机组 | 柴油发动机 | YC12VC2510-D31 | 台 | 1 | 玉柴股份 |
2 | 交流发电机 | HDI.454E | 台 | 1 | 上海龙港 | |
3 | 控制系统 | HGM6110 | 台 | 1 | 郑州众智 | |
4 | 公共底盘 | 机组标配 | 只 | 1 |
| |
5 | 蓄电池 | 机组标配 | 只 | 4 |
| |
6 | 风扇水箱 | 机组标配 | 只 | 1 |
| |
7 | 弹性减震垫 | 机组标配 | 套 | 1 |
| |
8 | 消音器 | 机组标配 | 只 | 2 | 含波纹管、连接弯头等 | |
9 | 随机文件 |
| 套 | 1 |
|
