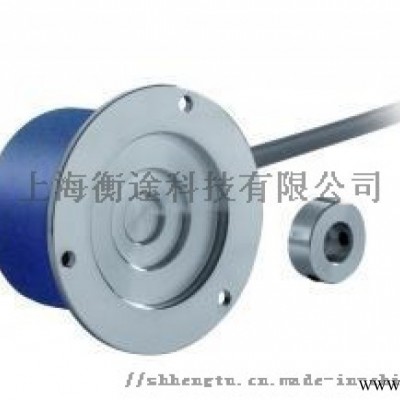

Eltra意尔创EL42A100Z5光电编码器

Eltra意尔创EL42A100Z5/28P6X6PR2光电编码器原装进口大量现货

什么叫光电编码器
光电编码器是通过读取光电编码盘上的图案或编码信息来表示与光电编码器相连的电机转子的位置信息的。根据光电编码器的工作原理可以将光电编码器分为 式光电编码器与增量式光电编码器，下面简单介绍下下 式光电编码器的的结构与工作原理做介绍。
式光电编码器的结构与工作原理
　 式光电编码器如图所示，他是通过读取编码盘上的二进制的编码信息来表示绝对位置信息的。
　　编码盘是按照一定的编码形式制成的圆盘。图1是二进制的编码盘，图中空白部分是透光的，用“0”来表示;涂黑的部分是不透光的，用“1”来表示。通常将组成编码的圈称为码道，每个码道表示二进制数的一位，其中 外侧的是 位， 里侧的是 位。如果编码盘有4个码道，则由里向外的码道分别表示为二进制的23、22、21和20，4位二进制可形成16个二进制数，因此就将圆盘划分16个扇区，每个扇区对应一个4位二进制数，如0000、0001、…、1111。
光电编码器原理
　　光电编码器，是一种通过光电转换将输出轴上的机械几何位移量转换成脉冲或数字量的传感器，是目前应用 的传感器。一般的光电编码器主要由光栅盘和光电检测装置组成。在伺服系统中，由于光电码盘与电动机同轴，电动机旋转时，光栅盘与电动机同速旋转．经发光二极管等电子元件组成的检测装置检测输出若干脉冲信号，其原理如图所示。通过计算每秒光电编码器输出脉冲的个数就能反映当前电动机的转速。此外，为判断旋转方向，码盘还可提供相位相差90°的2个通道的光码输出，根据双通道光码的状态变化确定电机的转向。根据检测原理，编码器可分为光学式、磁式、感应式和电容式。根据其刻度方法及信号输出形式，可分为增量式、 式以及混合式3种。
选型注意
应注意三方面的参数：
1、械安装尺寸：包括定位止口，轴径，安装孔位;电缆出线方式;安装空间体积;工作环境防护等级是否满足要求。
2、分辨率：即编码器工作时每圈输出的脉冲数，是否满足设计使用精度要求。
3、电气接口：编码器输出方式常见有推拉输出(F型HTL格式)，电压输出(E)，集电极开路(C，常见C为NPN型管输出，C2为PNP型管输出)，长线驱动器输出。其输出方式应和其控制系统的接口电路相匹配。

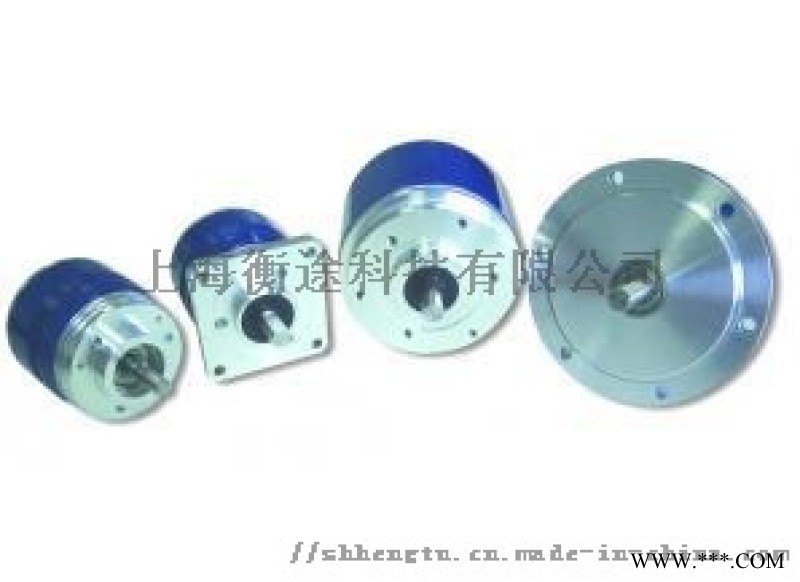

意大利意而创编码器ELTRA编码器部分型号供选，如未列出请与我们联系
EL6B2000S5/28P15XR
ERA200D8/24P6P
ER38F1024Z5/30L8XXPR2
EH80P1024S8/24L14XR
EL6B2000Z5/28L10XR
ER58H2048S5/28P8X6PR
EH80C2048Z5L14X3MR.625
EL48P1000S8/24P8XR10
EAM58CR4096/4096G8/28PPX8SER
ER63D9000Z5L10X6MRELTRA
EH38A500S8/24N6ХR5
