是否有现货: | 是 | 用途: | PLC canopen伺服编码器工业通信 |
屏蔽层: | 铝箔+镀锡铜网屏蔽 | 认证: | RoHS |
品牌: | Canopen/devicenet | 型号: | Devicenet |
规格: | 1X2xawg24+1X2xawg22 | 商标: | Canopen/devicenet |
包装: | 2芯信号线发泡PE+2芯动力线+1芯拍流 |

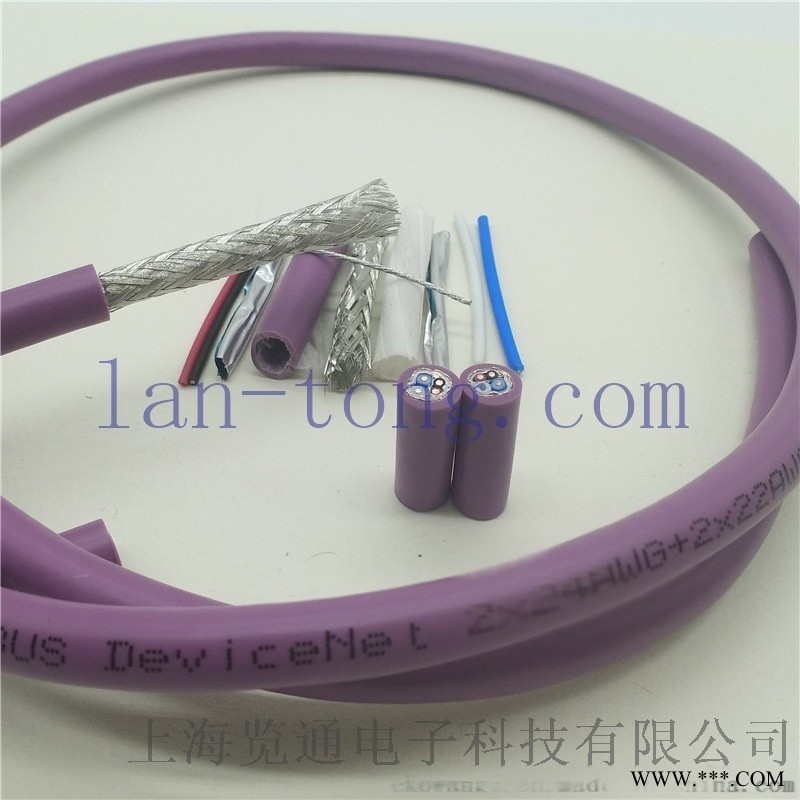

PLC CANopen伺服编码器工业通信屏蔽电缆
1:DVN18 (THICK CABLE) (粗缆)DeviceNet粗缆规格为1*2*15AWG+1*2*18AWG Trunk Line 干线
2:DVN24 (THIN CABLE) (细缆) DeviceNet细缆规格为1*2*22AWG+1*2*24AWG Dropping Line 支线
3:DVN18SF (THICK CABLE) (粗缆)DeviceNet粗缆规格为1*2*15AWG+1*2*18AWG Trunk Line 干线
4:DVN24SF (THIN CABLE) (细缆) DeviceNet细缆规格为1*2*22AWG+1*2*24AWG Dropping Line 支线
CANopen/DeviceNet通讯电缆
工业现场总线通讯屏蔽电缆
BUS CABLE DeviceNet 特性阻抗120ohm 紫色护套
产品应用
DeviceNet总线系统,用于工业设备的连接。它是一种 的网络连接方案,有着开放的网络标准。一对线传输数据,一对线供电。适用于固定或偶尔移动。
用于限位开关,光电开关,变频驱动器,岛阀,马达启动器,PLC 等的 DeviceNet通讯协议工业连接介质装置
——温度范围
固定应用:
PVC:-40℃~70℃
LSZH/PUR:-40℃~80℃
移动应用:
PVC:-5℃~60℃
LSZH: -5℃~60℃
PUR: -20℃~70℃
——测试电压
1500V/min(AC)
——特性阻抗
120±15Ω@1KHz
——额定电压
300V
——绝缘电阻
24AWG≥≥1GΩ.km
22AWG≥≥
——最小弯曲半径
固定应用:
15D(D=电缆直径)
偶尔移动:
15D(D=电缆直径)
电缆结构
导体:精细绞合镀锡铜铜导体
绝缘:发泡PE(24AWG),PE(22AWG)
颜色:白,蓝(24AWG),红,黑(22AWG)
屏蔽:线对屏蔽,镀锡铜总编织
颜色:紫色(近似RAL4001)
特点:
阻燃性满足IEC60332—1
具有很好的抗外部电磁干扰能力
动力线和数据线的结合
LSZH护套低烟无卤
产品 | 规格 | 护套材质 | 信号线特性阻抗 | 标称外径mm | 铜重约KG/KM | 电缆重量约KG/KM |
DeviceNet总线电缆(细缆) | 2X22AWG+2X24AWG | PVC | 120ohm | 7.0 | 30 | 68 |
DeviceNet总线电缆(细缆) | 2X22AWG+2X24AWG | LSZH | 120ohm | 7.0 | 30 | 69 |
DeviceNet总线电缆(细缆) | 2X22AWG+2X24AWG | PUR | 120ohm | 7.0 | 30 | 65 |
