是否有现货: | 是 | 认证: | CE、3C |
类型: | 旋转编码器 | 刻孔方式: | 式 |
工作原理: | 磁电式 | 读出方式: | 非接触式 |
提供样品: | 否 | 产量: | 10000 |

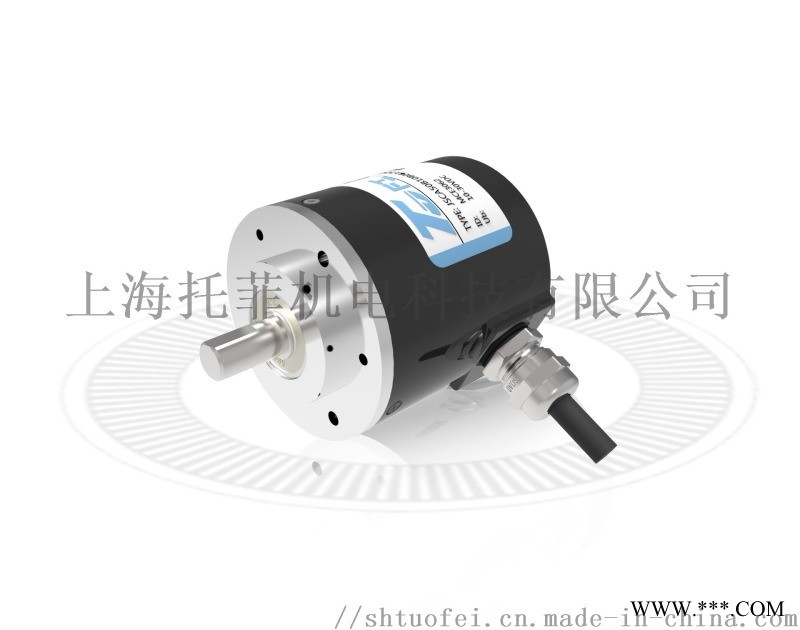

JSCA50 系列
感应原理 磁性
功能原理 多圈
多圈技术 机械齿轮组无电池
外径 Φ50mm
轴径 实心键槽轴 Φ25 mm,实心轴 Φ6、Φ8mm,半空心轴 Φ8、Φ10mm
分辨率 20Bit
每圈步数 4096/12Bit
圈数 256/8Bit
接口Modbus-RTU
工作电压 DC5V、DC10-30V
防护等级 IP54、IP65
机械参数:
轴 径 实心键槽轴 Φ25mm, 实心轴 Φ6、Φ8mm ,半空心轴 Φ8、Φ10mm
主体材料 铝合金
壳体材料 铁壳+黑色喷涂
轴向负载 ≤30N
径向负载 ≤60N
轴承寿命 10 转
旋转速度 3000 r.p.m
抗冲击性 50g,13ms
抗震动性 10g,10...2000Hz
防护等级 IP54/IP65
工作温度 -40℃...+80℃
存储温度 -40℃...+80℃
重 量 ≈120g
出线方式 径向出线
电气参数:
接口类型 RS485
电源电压 DC 5V±10% 或 DC 10-30V
消耗电流 ≤50mA
输出信号 RS485 主动发送模式,波特率 19200
刷新周期 8ms
输出码制 二进制
每圈步数 4096/12Bit
圈数 256/8Bit
精度 <±0.3°
重复精度 ±2Bit
计数方向 可设置
置位设置 可设置
产品特点:
50mm外径,轻巧结构设计 、轴套及平键连接, 安装便利 。
双翼弹性支架 附件安装, 柔性连接避免对编码器的直接损伤。
金属外壳和金属防水接头具有抗冲击和高防护性能 。
多圈绝对值采用国际 的齿轮组设计 。
RS485点对点主动发送模式,抗干扰强, 8ms 刷新周期。
零点设置和计数方向设置功能 。
紧凑的 创新 机械齿轮组 结构,256 圈多圈角度测量。
产品应用:
适用于 水利、钢铁、石油、船舶、港口机械、 建筑机械塔吊、工程机械、矿山机械、起重机械、自动门控等卷扬机高度、小车位置、吊臂 仰俯度回转角度等 绝对值多圈 位置 控制 与角度测量 。
