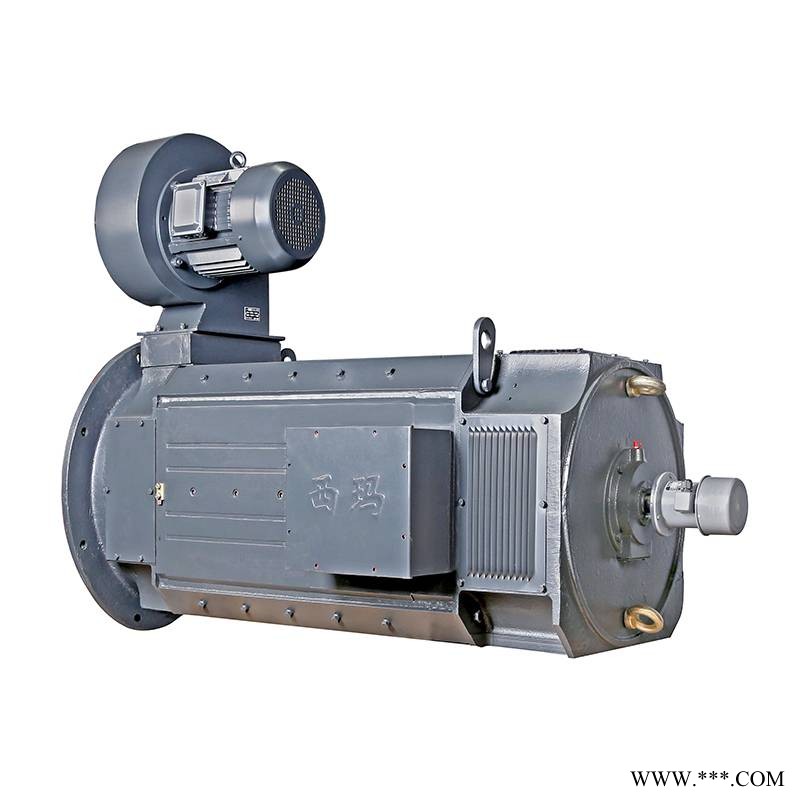

| 产品特性 : | 飞剪电机 | 是否进口 : | 否 |
| 产地 : | 西安市经济技术开发区 | 品牌 : | 西玛 |
| 产品类型 : | 有刷直流电动机 | 型号 : | ZFQZ-355-091 |
| 极数 : | 6极 | 额定功率 : | 186KW |
| 额定电压 : | 440 | 额定转速 : | 1000 |
| 产品认证 : | ISO9001 | 应用范围 : | 冶金工业轧机转动，金属切削机床、造纸、印刷、纺织、印染、水泥、熟料挤出机械、木工机械等 |
| 3C额定电压范围 : | 交流1000V以上 | 规格 : | ZFQZ-355-091 |
工作制、防护等级、冷却方法和安装形式
电机为连续工作制（S1），其他工作制可按表1对技术数据标中的值进行折算。
表（1）
工作制 | 负载增加 |
S2-30min | 107% |
S2-60min |
|
S3-40% | 120% |
S3-60% | 110% |
电机冷却方式均为他冷、强迫通风，即电机自带径向骑士鼓风机或管道通风或带空/水冷却器。其防护等级和冷却方式的对应关系见表2.所需要的冷却风量，风压及电动机的功率见表3，空/水冷却器循环风机功率冷却水流量见表4.
表（2）
防护等级 | 冷却方式 | |
径向骑式鼓风机冷却 | IP21S | IC06 |
单管风 | IP23S | IC17 |
双管风 | IP44 | IC37 |
带空/水冷却器r | IP44 | ICW86 |
表（3）
机座号 | 风量（m3/h) | 静压（Pa） | 电动机功率（kw） | 重量（kg） |
ZFQZ-250 | 3000 | 1400 | 3.0 | 70 |
ZFQZ-280 | 4000 | 1600 | 4.0 | 80 |
ZFQZ-315 | 4860 | 1600 | 5.5 | 90 |
ZFQZ-355 | 5200 | 1600 | 5.5 | 120 |
ZFQZ-400 | 7200 | 1800 | 5.5 | 180 |
ZFQZ-450 | 9000 | 1800 | 7.5 | 250 |
注：风机电动机为三相二级380V
表（4）
冷却器型号 | 风机电动机（kw） | 冷却水流量（m3/h) | 重量（kg） |
KSL-250 | 4.0 | 11 | 400 |
KSL-280 | 5.5 | 12 | 500 |
KSL-315 | 5.5 | 13 | 600 |
KSL-355 | 7.5 | 15 | 750 |
KSL-400 | 7.5 | 18 | 850 |
KSL-450 | 11 | 19.5 | 950 |
注：风机电动机为三相二级380V
用户如需要其它类型工作制，防护等级，冷却方式和安装形式可另行协商。
附件
根据用户需要.本系列电动机可配套供应测速元件、过速保护装置、加热器和测温、限温保护元件等。
