| 是否有现货： | 否 | 认证： | Is9001 |
| 类型： | 机床丝杆 | 型号： | Gjz |
| 规格： | 南京工艺 | 商标： | 艺工 |
| 包装： | 硬包 | 交货期： | 20 |
| 别名： | 滚珠花键 | 厂家： | 南京工艺 |
| 产量： | 9999 |
滚珠花键轴承 南京工艺花键 槽式滚珠花键
滚动花键是一种直线运动系统，当花键 用其中的钢球在经过精密磨削的花键轴上直线运动时，可以传递扭矩。花键副具有较紧凑的结构，能够传递超额的载荷及动力，并具有较长的寿命。
目前我厂生产的花键可以分为三大类别：即凸缘式花键副、凹槽式花键副和端盖式花键副三种。通常情况下，凸缘式花键副所承受的径向载荷及传递的扭矩都较其他两种要大些。

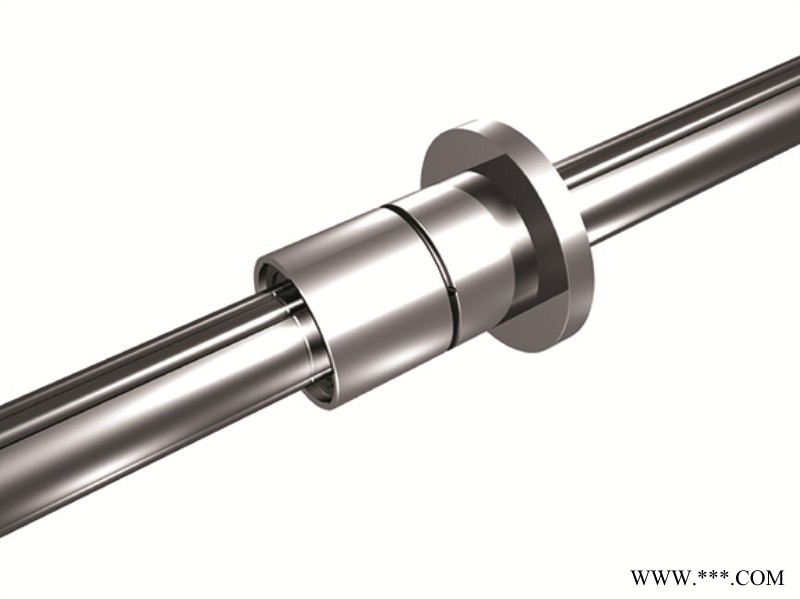

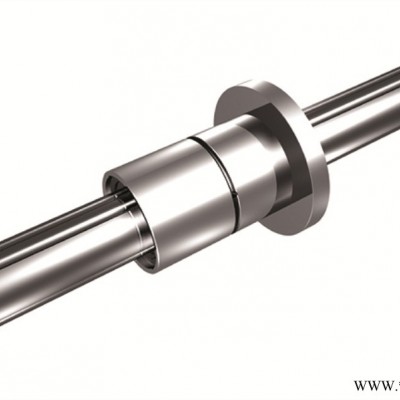

凸缘式花键副如下图所示，根据花键套的形式分为圆柱形和方形两种。在花键轴外圆有120°等分排列的三条轨道凸起部分与花键套相应部位将滚珠夹持在轨道凸起的左右两侧，形成六条负载滚珠列。
凹槽式滚动花键副轴截面为圆形，花键滚道两端的轴颈直接安排尺寸时可比凸缘式花键副设计的 一些。
端盖式滚动花键副返向结构为封闭光滑的滚道，返向性能较前两种 ，运动 为灵活顺畅，花键套可在较大的速度范围（速度 低或者 ）中在花键轴上直线运动而保持优良的性能。
滚道槽经精密磨削加工成近似成滚珠直径的R形。当扭矩由花键轴施加到花键套上或由花键套施加到花键轴上时，因为花键副间隙为过盈配合，滚珠便平稳、均匀地传递扭矩。花键套与花键轴进行相对直线运动时，滚珠在滚道与回流槽之间往复循环。
花键轴采用 合金钢中频淬硬HRC58，花键套采用 合金结构钢渗碳淬硬或合金钢整体淬硬HRC58，因此具有较高的寿命和强度。
滚动花键福可以将旋转方向的间隙控制至零间隙或过盈，可进行高速运动、高度旋转，结构紧凑，组装简单。（即使花键轴抽出来，滚珠也不会脱落，端盖式除外）。
国产滚珠花键 南京工艺滚珠花键 滚珠花键厂家
