这是非常齐全的一篇电工接线图的文章，包含开关接线图断路器、接触器控制回路接线图，电机逆转、正转原理接线图，电表进出接线图，电路开关接线图，电热偶接线图，希望能帮到想学这些专业的人，不是专业的也可以看一下懂得这些原理，以免家里电路有问题的时候出现手忙脚乱的现象，但是前提必须在安全的情况下动手去做，毕竟生命只有一次，电不能开玩笑的，毕竟比较危险，希望大家看完之后多多转发，多多收藏，让更多的人能学到这些专业知识，谢谢大家！
一、开关接线图

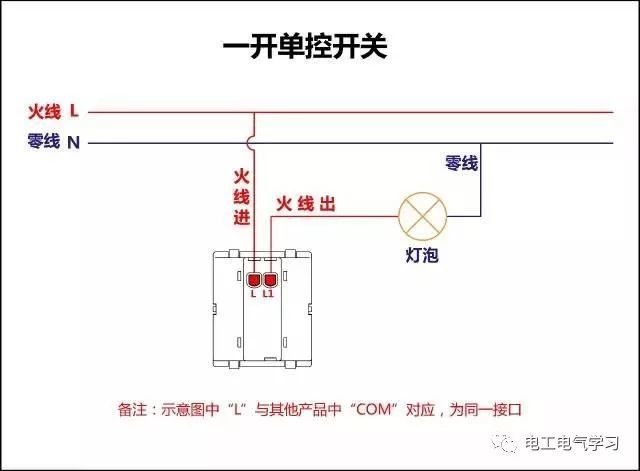

一开单控开关接线图

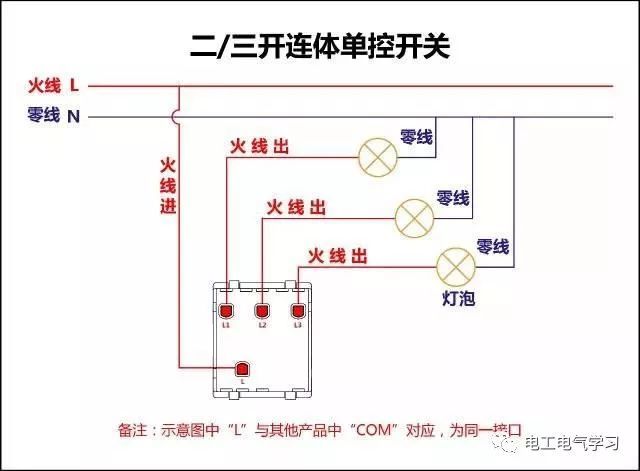

二三开连体单控开关接线图

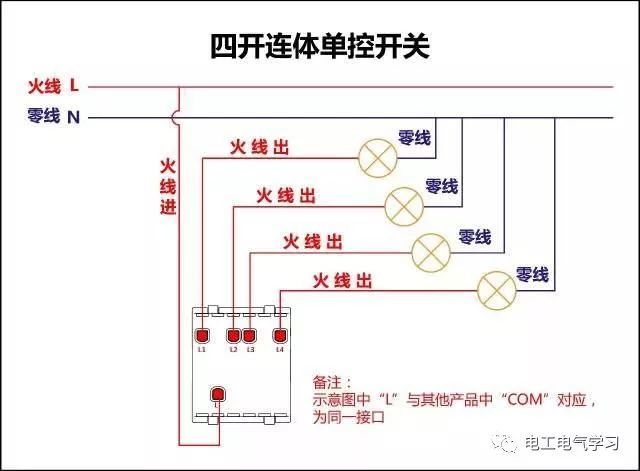

四开连体单控开关接线图

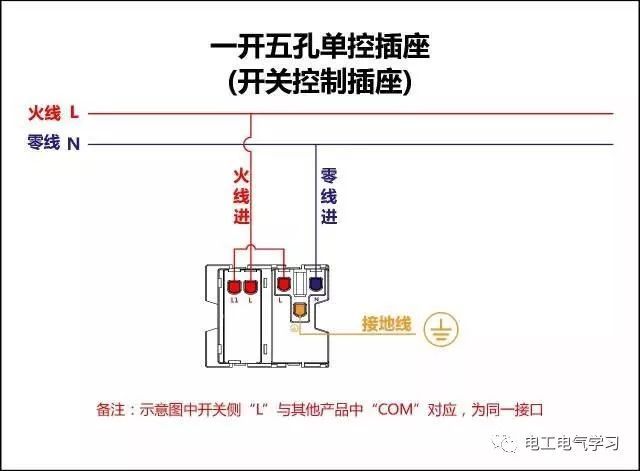

一开五孔单控插座接线图

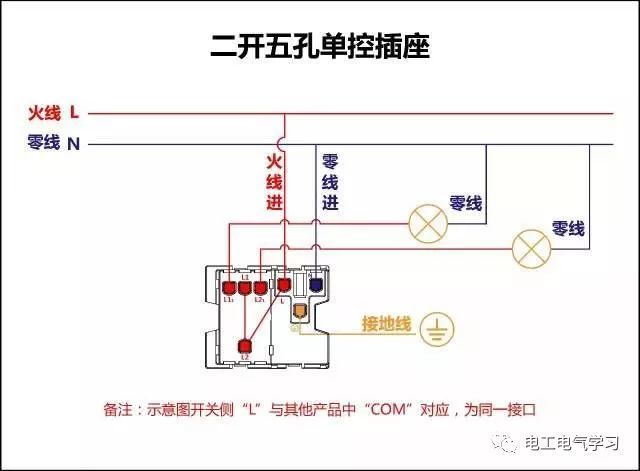

二开五孔单控插座接线图

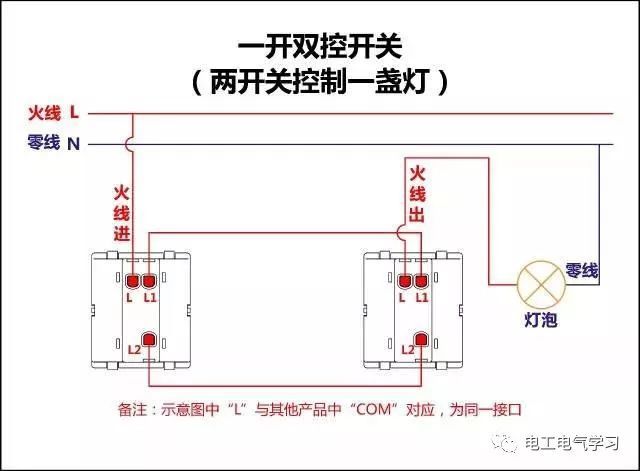

一开双控开关接线图

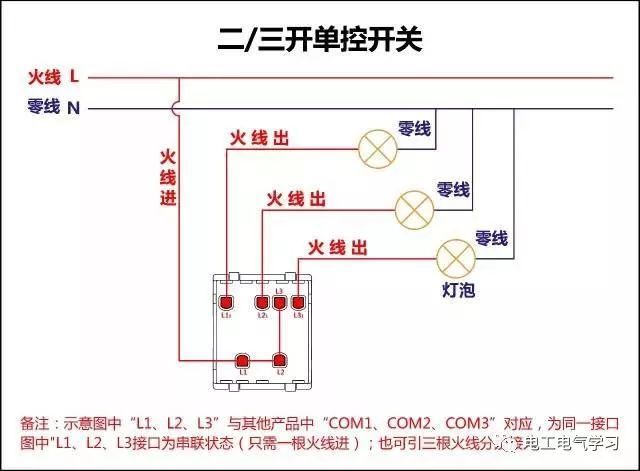

二三开单控开关接线图
