HYQ-1000型圈带传动平衡机

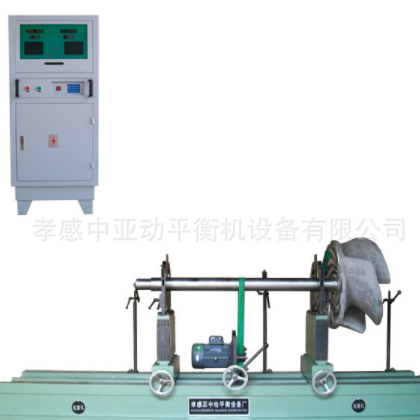

HYQ-1000型水泵叶轮转子动平衡机
该机型是圈带传动硬支承动平衡机。适用于适用于增压器转子、电机转子、滚筒、轧辊、长轴、机床主轴、水泵叶轮、钼丝筒、轻工机械、纺织机械、粮食机械(如大米抛光辊筒及大米抛光辊推进器总成)等工件的平衡测量。
HYQ系列圈带传动平衡机型号及技术参数
参数 | HYQ 1.6 | HYQ 5 | HYQ 16 | HYQ 50 | HYQ 100 | HYQ 160 | HYQ 300 | HYQ 500 | HYQ 1000 | HYQ 1600 | HYQ 3000 |
工件最大质量(kg) |
1.6 |
5 |
16 |
50 |
100 |
160 |
300 |
500 |
1000 |
1600 |
3000 |
工件最大直径（mm） |
260 |
260 |
400 |
800 |
900 |
1000 |
1200 |
1300 |
1500 |
1600 |
1800 |
左右支承架间最大距离（mm） | 400 | 400 | 600 | 860
| 1360
| 1360
| 1920
| 2320
| 2680
| 2680
| 2620
|
床身长度（mm） | 1000 | 1500 | 1500 | 2100 | 2500 | 2900 | 2900 | 2900 | |||
工件轴颈范围（mm） | 3～20 | 3～30 | 5～40 | 8～80 | 8～80 | 10～90 | 10～90 | 10～90 | 15～120 | 15～120 | 40～180 |
圈带传动处直径范围（mm） | 20～85 | 20～85 | 15～150 | 20～200 | 20～280 | 20～300 | 30～350 | 40～400 | 40～600 | 40～800 | 40～1000 |
工件平衡转速（rpm） | 500～1200 | 500～1200 | 500～1200 | 400～1200 | 400～1200 | 400～1200 | 400～1200 | 400～1000 | 400～1000 | 400～1000 | 350～900 |
电机功率(Kw) | 0.12 | 0.12 | 0.25 | 0.75 | 1.1 | 1.5 | 2.2 | 3 | 4 | 5.5 | 7.5 |
不平衡量减少率（％) | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 |
最小剩余不平衡量（gmm/kg） | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 1 | 1 | 1 |
一体化独立电柜 | 无 | 无 | 无 | 无 | 无 | 无 | 有 | 有 | 有 | 有 | 有 |
备注 | 1.本系列动平衡机全部标配变频器调速。 2.本系列动平衡机全部标配HQ–3A测量系统和240×128液晶显示屏。 3.用户根据需要可选配YQ–2B测量系统和19寸液晶显示屏。 4.标配床身可根据用户需要加长。 5.质保期一年。本公司免费派员上门调试设备并培训操作工。 | ||||||||||
